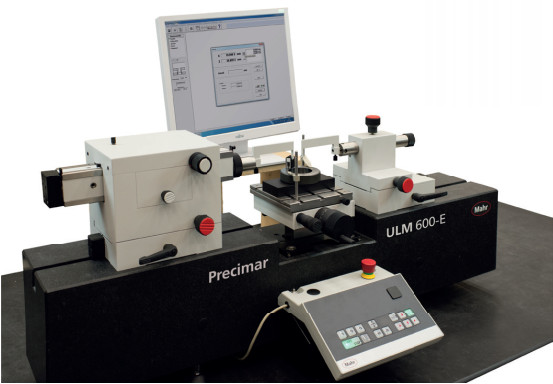

Thiết bị hiệu chuẩn chiều dài Precimar ULM-E
Thông số kỹ thuật
| ULM 300-E | ULM 600-E | ULM 1000-E | ULM 1500-E | |
|---|---|---|---|---|
| Dải đo trực tiếp [mm] | 100 | 100 | 100 | 100 |
| Phạm vi đo cho phép đo bên ngoài [mm] | 0 đến 305 | 0 đến 640 | 0 đến 1060 | 0 đến 1560 |
| Phạm vi đo cho phép đo bên trong [mm] | 0.5 đến 305 | 0.5 đến 485 | 0.5 đến 905 | 0.5 đến 1405 |
| Phép đo không chắc chắn MPEE1 (L in mm) [µm] | ≤ (0,09+L/2000) | ≤ (0,09+L/2000) hoặc ≤ (0,3+L/1500 | ≤ (0,09+L/2000) hoặc ≤ (0,3+L/1500) | ≤ (0,09+L/2000) hoặc ≤ (0,3+L/1500) |
| Độ lặp lại [µm] | ≤ 0.05 | ≤ 0.05 hoặc 0.1 | ≤ 0.05 hoặc 0.1 | ≤ 0.05 hoặc 0.1 |
| Lực đo [N] | 0.2 ; 1.0 đến 4.5 ; 11 | 0.2 ; 1.0 đến 4.5 ; 11 | 0.2 ; 1.0 đến 4.5 ; 11 | 0.2 ; 1.0 đến 4.5 ; 11 |
| Chiều dài của thiết bi [mm] | 685 | 1080 | 1500 | 2000 |
| Khối lượng [kg] | 110 | 160 | 215 | 280 |
Phụ kiện
Số lượng lớn các bộ phụ kiện và các thành phần mô-đun để hoàn thành nhiều nhiệm vụ đo khác nhau, bao gồm cả việc đo:
- Thiết bị đo ren
- Thiết bị đo độ côn
- Thiết bị đo ren hình nón
- Bánh răng
- Hiệu chuẩn nhà máy hoặc hiệu chuẩn DAkkS / DKD có thể được cung cấp thêm cho trạm đo này.
Ứng dụng
Hiệu chỉnh:
- Đồng hồ đo phích cắm trơn và vòng đo
- Dưỡng đo trụ
- Thiết bị đo chụp hình nhanh
- Các khối thiết bị đo hình cầu, panme đo trong
- Các khối thiết bị đo
- Thiết bị đo ren
- Các thiết bị đo ren hình côn
- Các thiết bị đo bánh răng
- Thiết bị đo độ côn
- Đồng hồ so cơ khí
- Dụng cụ chỉ thị so sánh
- Thiết bị đo lỗ khoan 2 điểm
- Panme đo ngoài
- Panme đo trong 2 điểm

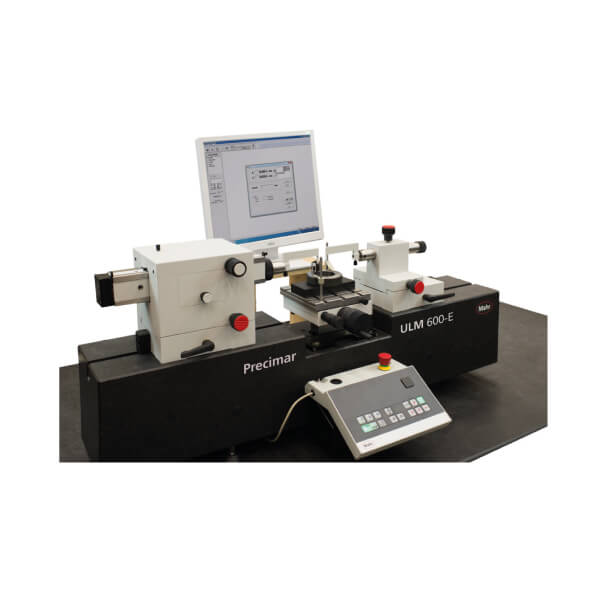

Thiết bị so sánh đo chiều dài đa năng ULM-E được gắn trên đá granit cứng đồng nhất theo cấu hình nằm ngang. Hệ thống đo trục X : gia tăng Heidenhain, hệ thống đo chiều dài chính xác, dài 100mm
Hệ thống đo trục Z: gia tăng RENISHAW, hệ thống đo chiều dài chính xác, dài 80mm
- Độ chính xác cao
- 100% phù hợp với nguyên lý so sánh Ernst Abbek
- Vận hành trục chính đo bằng tay
- Vòng bi khí để định vị thủ công trơn tru của phần tử đo và vòng bi bộ đếm (không phải ULM 300-E)
- Điều chỉnh chiều cao bảng đối tượng thông qua các nút bấm ( cũng định vị các gia số được xác định trước)
- Máy tính được cung cấp đo nhiệt độ với 2 hoặc 3 cảm biến
- Máy tính hỗ trợ chỉnh sửa lỗi hệ thống thiết bị
- Thiết bị hỗ trợ máy tính ổn định điểm 0
- Máy tính hỗ trợ chỉnh nhiệt độ và sự ảnh hưởng lực đo
- Lực đo không đổi trên toàn bộ phạm vi cài đặt trục đo
- Bàn vật thể lớn với hướng dẫn chính xác theo hướng Z và có trọng tải 25 kg
- Tự động phát hiện điểm đảo chiều với việc áp dụng các giá trị đo tĩnh và động
- Đo ren bên trong được hỗ trợ bởi định vị Z tự động
- Rất linh hoạt trong phạm vi ứng dụng
- Đo Mahr 828 WIN và phần mềm đánh giá chạy trên MS Windows
- Tùy chọn sử dụng các phần mở rộng trục đo
