Mô tả

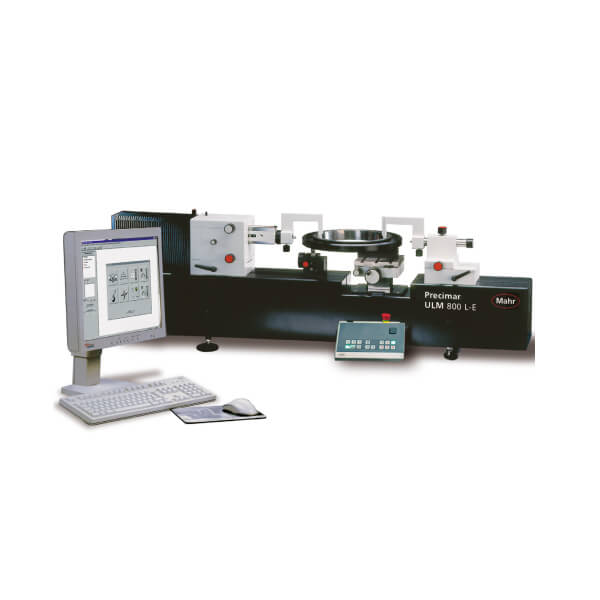

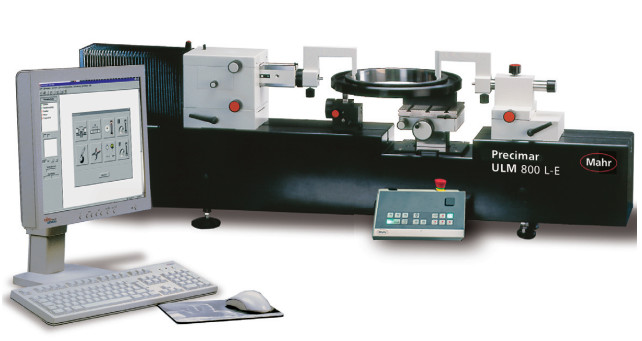

Thiết bị hiệu chuẩn chiều dài Precimar ULM L-E
Thông số kỹ thuật
| ULM 800 L-E | ULM 1500 L-E | |
|---|---|---|
| Dải đo trực tiếp [mm] | 0 đến 525 | 0 đến 1115 |
| Dải đo cho phép đo bên ngoài [mm] | 0 đến 830 | 0 đến 1620 |
| Dải đo cho phép đo bên trong [mm] | 0.5 đến 670 | 0.5 đến 1465 |
| Đo lường không chắc chắn MPEE1 (L in mm) [µm] | ≤ (0,1+L/2000) | ≤ (0,1+L/2000) |
| Độ lặp lại | ≤ 0,05 | ≤ 0,05 |
| Lực đo [N] | 0.2 ; 1.0 đến 4.5 ; 11 | 0.2 ; 1.0 đến 4.5 ; 11 |
| Chiều dài thiết bị [mm] | 1500 | 2300 |
| Khối lượng (kg) | 220 | 325 |
Phụ kiện
Số lượng lớn các bộ phụ kiện và các thành phần mô-đun để hoàn thành nhiều nhiệm vụ đo khác nhau, bao gồm cả việc đo
- Thiết bị đo ren
- Thiết bị đo độ côn
- Thiết bị đo ren hình nón
- Bánh răng
- Hiệu chuẩn nhà máy hoặc hiệu chuẩn DAkkS / DKD có thể được cung cấp thêm cho trạm đo này.
Ứng dụng
Hiệu chỉnh:
- Đồng hồ đo phích cắm trơn và vòng đo
- Dưỡng đo trụ
- Thiết bị đo chụp hình nhanh
- Các khối thiết bị đo hình cầu, panme đo trong
- Các khối thiết bị đo
- Thiết bị đo ren
- Các thiết bị đo ren hình côn
- Các thiết bị đo bánh răng
- Thiết bị đo độ côn
- Đồng hồ so cơ khí
- Dụng cụ chỉ thị so sánh
- Thiết bị đo lỗ khoan 2 điểm
- Panme đo ngoài
- Panme đo trong 2 điểm
Các thiết bị đo chiều dài đa năng với hệ thống đo laser. Máy so sánh với đế nằm ngang ( có độ đồng nhất cao, đá granit cứng)
Hệ thống đo trục X : hệ thống đo laser giao thoa,
dài 525 hoặc 1115 mm
hệ thống đo trục Z : gia tăng RENISHAW, hệ thống đo chiều cao chính xác, dài 80mm
- Thiết bị đo chiều dài cao cấp với phạm vi đo trực tiếp lớn
- 100% phù hợp với nguyên lý so sánh Ernst Abbek
- Vận hành trục chính đo bằng tay
- Vòng bi khí để định vị thủ công trơn tru của phần tử đo (với bộ phản xạ laser) và phần tử bộ đếm
- Điều chỉnh chiều cao của bàn đối tượng thông qua các nút bấm ( cũng định vị gia số xác định trước
- Hiệu chỉnh laser đối với các ảnh hưởng của môi trường: nhiệt độ, áp suất không khí (tùy chọn cả độ ẩm)
- Máy phát điện laser riêng biệt bên ngoài dụng cụ đo lường, được cấp nguồn qua cáp quang, và vỏ bao chùm tia laser
- Máy tính hỗ trợ thiết bị ổn định và sửa lỗi thiết bị hệ thống (CAA)
- Đo nhiệt độ online và máy tính hỗ trợ hiệu chỉnh nhiệt độ và đo sự tác động lực
- Lực đo không đổi trên toàn bộ phạm vi cài đặt trục đo
- Bàn vật thể lớn với hướng dẫn chính xác theo hướng Z và có tải trọng 25 kg
- Tự động phát hiện điểm đảo chiều với việc áp dụng các giá trị đo tĩnh và động
- Phạm vi ứng dụng rất linh hoạt ( có thể sử dụng để đo cả các đối tượng nhỏ và lớn )
- Mahr 828 WIN đo và phần mềm đánh giá và MS Windows
- Đo ren bên trong được hỗ trợ bởi định vị Z tự động
