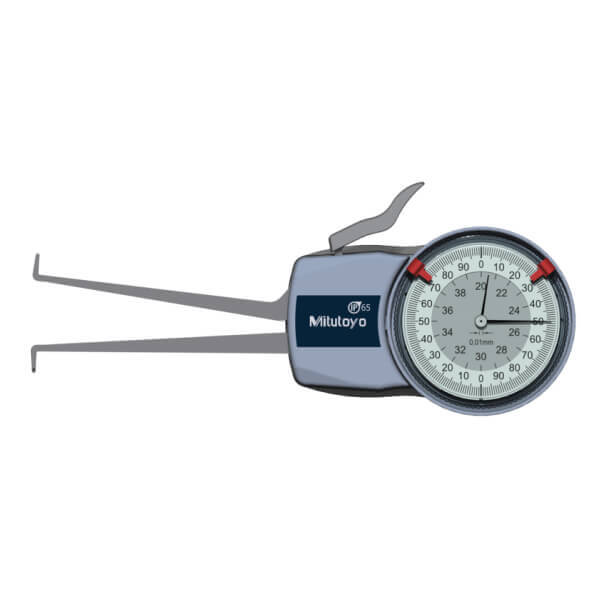

Ngàm đo kích thước trong loại đồng hồ Mitutoyo Series 209-311
Liên hệ
Ngàm đo kích thước trong loại đồng hồ Mitutoyo
DÒNG SẢN PHẨM 209 —Đo chiều dày bên trong ống
Ngàm kẹp có trục chính gắn lò xo và tạo điểm tiếp xúc ở áp suất đo không đổi.
THÔNG SỐ KỸ THUẬT
Inch
| Dải đo | Mã đặt hàng | Độ phân giải | Độ chính xác | Max. Đo độ sâu L | Max. đô sâu rãnh A | Min. Chiều rộng rãnh B | Loại của đầu đo | Kích thước (mm) | Khối lượng (g) |
|---|---|---|---|---|---|---|---|---|---|
| .10 -.50" | 209-350 | .0002" | ±.0008" | .47" | .027" | .023" | A | R0.1 | 200 |
| .20 -.60" | 209-351 | .0002" | ±.0008" | 1.37" | .09" | .032" | B | ø0.6 | 200 |
| .40 – 1.2" | 209-352 | .0005“ | ±.0015“ | 3.3" | .19" | .06" | B | ø1 | 200 |
| .80 – 1.6" | 209-354 | .0005“ | ±.0015“ | 3.3" | .26" | .06" | B | ø1 | 200 |
| 1.2 – 2" | 209-355 | .0005“ | ±.0015“ | 3.3" | .26" | .06" | B | ø1 | 200 |
| 1.6 – 2.4" | 209-356 | .0005“ | ±.0015“ | 3.3" | .31" | .06" | B | ø1 | 200 |
| 2 – 2.8" | 209-357 | .0005“ | ±.0015“ | 3.3" | .31" | .06" | B | ø1 | 200 |
| 2.4 – 3.2" | 209-358 | .0005“ | ±.0015“ | 3.3" | .31" | .06" | B | ø1 | 250 |
| 2.8 – 3.6" | 209-359 | .0005“ | ±.0015“ | 3.3" | .31" | .06" | B | ø1 | 250 |
| 3.2 – 4" | 209-360 | .0005“ | ±.0015“ | 3.3" | .31" | .06" | B | ø1 | 250 |
| 2 – 4" | 209-361* | .0005“ | ±.0015“ | 3.3" | .31" | .06" | C | ø1 | 250 |
| 3.6 – 5.6" | 209-362* | .0005“ | ±.0015“ | 3.3" | .31" | .06" | C | ø1 | 250 |
| 5.2 – 7.2" | 209-363* | .0005“ | ±.0015“ | 3.3" | .31" | .06" | C | ø1 | 250 |
*Đầu tiếp xúc có thể thay thế (thêm 4 mỏ đo) với đầu bi đường kính 04”. Các loại ngàm đo đồng hồ này chỉ sử dụng để đo so sánh và nên sử dụng kèm với các dưỡng chuẩn hoặc panme.
Metric
| Dải đo | Mã đặt hàng | Độ phân giải | Độ chính xác | Max. Đo độ sâu L | Max. đô sâu rãnh A | Min. Đo chiều rộng rãnh B | Loại đầu tiếp xúc | Kích thước (mm) | Khối lượng (g) |
|---|---|---|---|---|---|---|---|---|---|
| 2.5 – 12.5mm | 209-300 | 0.005mm | ±0.015mm | 12mm | 0.7mm | 0.5mm | A | R0.1 | 155 |
| 5 – 15mm | 209-301 | 0.005mm | ±0.015mm | 35mm | 2.3mm | 0.8mm | B | ø0.6 | 160 |
| 10 – 30mm | 209-302 | 0.01mm | ±0.03mm | 85mm | 5.2mm | 1.2mm | B | ø1 | 180 |
| 20 – 40mm | 209-303 | 0.01mm | ±0.03mm | 85mm | 7mm | 1.2mm | B | ø1 | 180 |
| 30 – 50mm | 209-304 | 0.01mm | ±0.03mm | 85mm | 7mm | 1.2mm | B | ø1 | 185 |
| 40 – 60mm | 209-305 | 0.01mm | ±0.03mm | 85mm | 8.3mm | 1.2mm | B | ø1 | 195 |
| 50 – 70mm | 209-306 | 0.01mm | ±0.03mm | 85mm | 8.3mm | 1.2mm | B | ø1 | 195 |
| 60 – 80mm | 209-307 | 0.01mm | ±0.03mm | 85mm | 8.3mm | 1.2mm | B | ø1 | 200 |
| 70 – 90mm | 209-308 | 0.01mm | ±0.03mm | 85mm | 8.3mm | 1.2mm | B | ø1 | 200 |
| 80 – 100mm | 209-309 | 0.01mm | ±0.03mm | 85mm | 8.3mm | 1.2mm | B | ø1 | 200 |
| 50 – 100mm | 209-310* | 0.01mm | ±0.03mm | 85mm | 8.3mm | 1.2mm | C | ø1 | 220 |
| 90 – 140mm | 209-311* | 0.01mm | ±0.03mm | 85mm | 8.3mm | 1.2mm | C | ø1 | 230 |
| 130 – 180mm | 209-312* | 0.01mm | ±0.03mm | 85mm | 8.3mm | 1.2mm | C | ø1 | 240 |
| 15-65mm | 209-901 | 0.05mm | ±0.05 | 188 | 5 | 1.9 | B | ø1.5mm | 355 |
| 40-90mm | 209-902 | 0.05mm | ±0.05 | 192 | 8.5 | 2.4 | B | ø2mm | 370 |
| 70-120mm | 209-903 | 0.05mm | ±0.05 | 192 | 8.5 | 2.4 | B | ø2mm | 380 |
*Đầu tiếp xúc có thể thay thế với đầu đo đường kính 1mm. Các loại ngàm đo đồng hồ này chỉ sử dụng để đo so sánh và nên sử dụng kèm với các dưỡng chuẩn hoặc panme
KÍCH THƯỚC
