Ngàm đo kích thước trong loại đồng hồ Mitutoyo Series 209-300

Name: Ngàm đo kích thước trong loại đồng hồ Mitutoyo Series 209-300 | TECOSTORE.VN
Brand: Mitutoyo
SKU: 209-300
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: 209-300 Danh mục: Thước đo độ dày, Thiết bị đo cơ khí chính xác Thẻ: 209-300 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

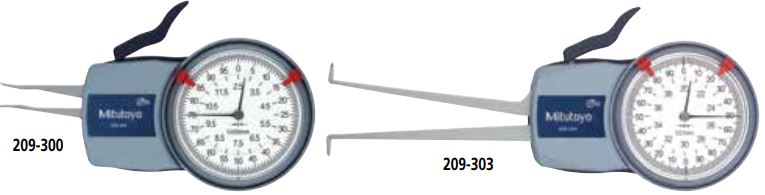

Ngàm đo kích thước trong loại đồng hồ Mitutoyo

DÒNG SẢN PHẨM 209 —Đo chiều dày bên trong ống

Ngàm kẹp có trục chính gắn lò xo và tạo điểm tiếp xúc ở áp suất đo không đổi.

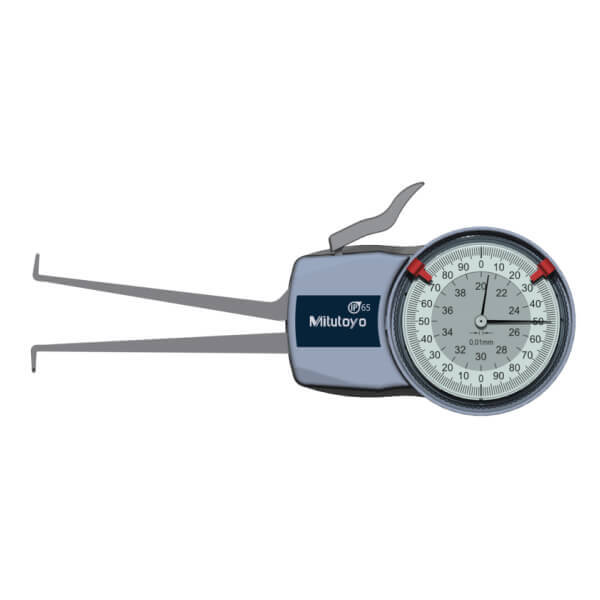

Ngàm đo kích thước trong loại đồng hồ Mitutoyo

THÔNG SỐ KỸ THUẬT

Inch

Dải đo	Mã đặt hàng	Độ phân giải	Độ chính xác	Max. Đo độ sâu L	Max. đô sâu rãnh A	Min. Chiều rộng rãnh B	Loại của đầu đo	Kích thước (mm)	Khối lượng (g)
.10 -.50"	209-350	.0002"	±.0008"	.47"	.027"	.023"	A	R0.1	200
.20 -.60"	209-351	.0002"	±.0008"	1.37"	.09"	.032"	B	ø0.6	200
.40 – 1.2"	209-352	.0005“	±.0015“	3.3"	.19"	.06"	B	ø1	200
.80 – 1.6"	209-354	.0005“	±.0015“	3.3"	.26"	.06"	B	ø1	200
1.2 – 2"	209-355	.0005“	±.0015“	3.3"	.26"	.06"	B	ø1	200
1.6 – 2.4"	209-356	.0005“	±.0015“	3.3"	.31"	.06"	B	ø1	200
2 – 2.8"	209-357	.0005“	±.0015“	3.3"	.31"	.06"	B	ø1	200
2.4 – 3.2"	209-358	.0005“	±.0015“	3.3"	.31"	.06"	B	ø1	250
2.8 – 3.6"	209-359	.0005“	±.0015“	3.3"	.31"	.06"	B	ø1	250
3.2 – 4"	209-360	.0005“	±.0015“	3.3"	.31"	.06"	B	ø1	250
2 – 4"	209-361*	.0005“	±.0015“	3.3"	.31"	.06"	C	ø1	250
3.6 – 5.6"	209-362*	.0005“	±.0015“	3.3"	.31"	.06"	C	ø1	250
5.2 – 7.2"	209-363*	.0005“	±.0015“	3.3"	.31"	.06"	C	ø1	250

*Đầu tiếp xúc có thể thay thế (thêm 4 mỏ đo) với đầu bi đường kính 04”. Các loại ngàm đo đồng hồ này chỉ sử dụng để đo so sánh và nên sử dụng kèm với các dưỡng chuẩn hoặc panme.

Metric

Dải đo	Mã đặt hàng	Độ phân giải	Độ chính xác	Max. Đo độ sâu L	Max. đô sâu rãnh A	Min. Đo chiều rộng rãnh B	Loại đầu tiếp xúc	Kích thước (mm)	Khối lượng (g)
2.5 – 12.5mm	209-300	0.005mm	±0.015mm	12mm	0.7mm	0.5mm	A	R0.1	155
5 – 15mm	209-301	0.005mm	±0.015mm	35mm	2.3mm	0.8mm	B	ø0.6	160
10 – 30mm	209-302	0.01mm	±0.03mm	85mm	5.2mm	1.2mm	B	ø1	180
20 – 40mm	209-303	0.01mm	±0.03mm	85mm	7mm	1.2mm	B	ø1	180
30 – 50mm	209-304	0.01mm	±0.03mm	85mm	7mm	1.2mm	B	ø1	185
40 – 60mm	209-305	0.01mm	±0.03mm	85mm	8.3mm	1.2mm	B	ø1	195
50 – 70mm	209-306	0.01mm	±0.03mm	85mm	8.3mm	1.2mm	B	ø1	195
60 – 80mm	209-307	0.01mm	±0.03mm	85mm	8.3mm	1.2mm	B	ø1	200
70 – 90mm	209-308	0.01mm	±0.03mm	85mm	8.3mm	1.2mm	B	ø1	200
80 – 100mm	209-309	0.01mm	±0.03mm	85mm	8.3mm	1.2mm	B	ø1	200
50 – 100mm	209-310*	0.01mm	±0.03mm	85mm	8.3mm	1.2mm	C	ø1	220
90 – 140mm	209-311*	0.01mm	±0.03mm	85mm	8.3mm	1.2mm	C	ø1	230
130 – 180mm	209-312*	0.01mm	±0.03mm	85mm	8.3mm	1.2mm	C	ø1	240
15-65mm	209-901	0.05mm	±0.05	188	5	1.9	B	ø1.5mm	355
40-90mm	209-902	0.05mm	±0.05	192	8.5	2.4	B	ø2mm	370
70-120mm	209-903	0.05mm	±0.05	192	8.5	2.4	B	ø2mm	380

*Đầu tiếp xúc có thể thay thế với đầu đo đường kính 1mm. Các loại ngàm đo đồng hồ này chỉ sử dụng để đo so sánh và nên sử dụng kèm với các dưỡng chuẩn hoặc panme
