Máy hiện sóng Hioki MR8827

Liên hệ

SKU: MR8827 Danh mục: Máy hiện sóng - Oscilloscope, Thiết bị đo tần số, vô tuyến điện tử Thẻ: Hioki, MR8827 Hioki Thương hiệu: Hioki

Tạo và ghi lại các dạng sóng với một máy duy nhất.
Lấy mẫu tốc độ cao lên đến 20 ms/s với các đầu vào được tách biệt hoàn toàn.
Đo đồng thời các tín hiệu hệ thống khác nhau từ điện áp cao đến điện áp cực thấp.
Đầu ra các dạng sóng có vấn đề được ghi lại trước đó và áp dụng cho các thiết bị đang thử nghiệm để mô phỏng các sự cố tiềm ẩn.
Đo an toàn với tất cả các đầu vào analog được cách điện.

Số kênh tối đa: 32 kênh analog + 32 kênh logic hoặc 28 kênh analog + 64 kênh logic (khi sử dụng với đầu vào logic tích hợp + đơn vị logic cắm thêm 8973 × 2)

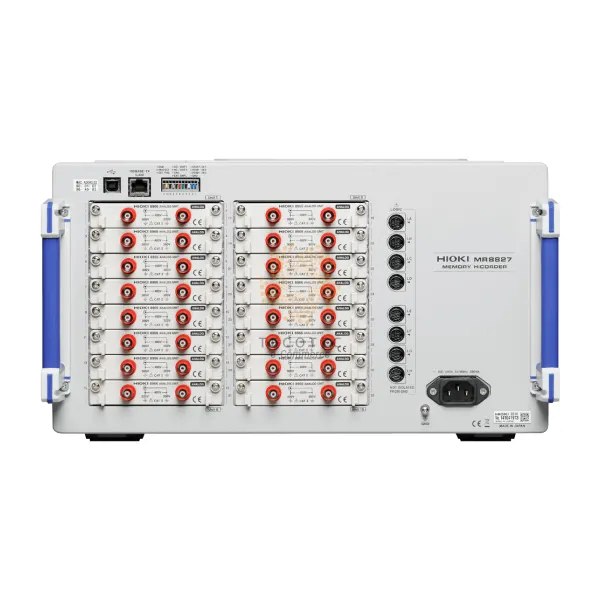

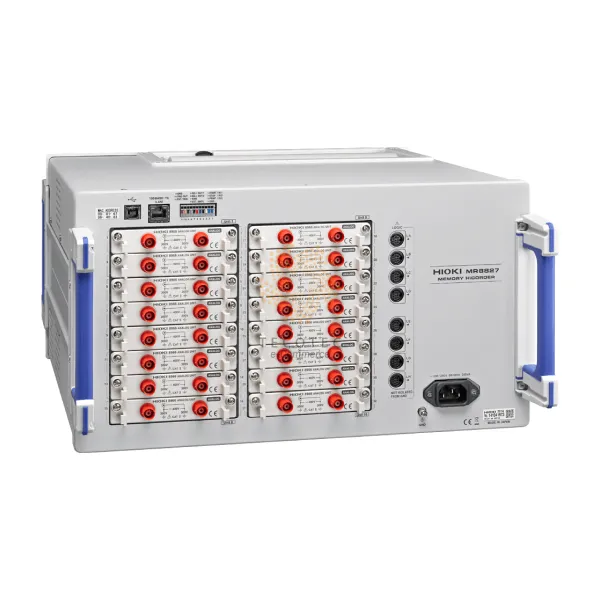

Số lượng khe cắm: 16 khe cắm (Tối đa 16)
Số kênh logic: 32 kênh logic (GND đầu cắm logic chung với khung). Ngõ vào logic tích hợp không khả dụng khi sử dụng đơn vị DVM MR8990 trên các khe 1, 2, 9 hoặc 10.

[Giới hạn sử dụng đầu vào logic tích hợp] (với đo logic BẬT)

Độ phân giải trên các khe 1, 2, 9 và khe 10 bị giới hạn tối đa 12 bit
Không thể sử dụng đơn vị tần số 8970 trên các khe 1, 2, 9 hoặc 10

Dải đo (20 div toàn thang đo):

[Bộ analog 8966]: 5 mV/div đến 20 V/div, 12 dải, độ phân giải: 1/100 dải (sử dụng A/D 12-bit)
[Bộ phân giải cao 8968]: 5 mV/div đến 20 V/div, 12 dải, độ phân giải: 1/1600 dải (sử dụng A/D 16-bit)

Đầu vào tối đa cho phép: 400 V DC (sử dụng 8966/8968)
Đặc tính tần số: DC đến 5 MHz (-3 dB, sử dụng 8966), DC đến 100 kHz (-3 dB, sử dụng 8968)
Trục thời gian (Chức năng ghi nhớ): 5 µs đến 5 phút/div, 26 dải, ở độ phân giải 100 điểm/div
Chức năng đo: Ghi nhớ (ghi tốc độ cao), ghi dữ liệu (ghi thời gian thực), ghi chép XY, FFT
Các chức năng khác: Tính toán số, xử lý dạng sóng, phán đoán dạng sóng (tại bộ ghi hoặc FFT)
Dung lượng bộ nhớ: 128M words/kênh (sử dụng 4 kênh Analog) đến 16M words/kênh (sử dụng 32 kênh Analog), tổng dung lượng bộ nhớ 512M words

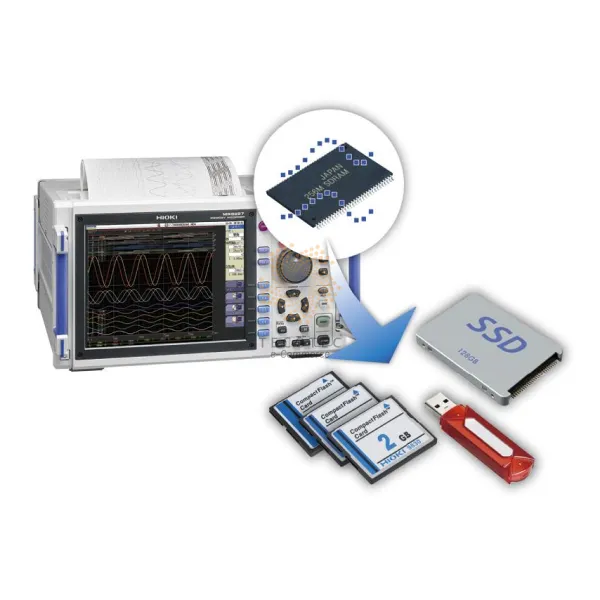

Phương tiện lưu trữ dữ liệu: Thẻ nhớ USB, thẻ CF, Bộ SSD tích hợp (tùy chọn, 128GB). Xấp xỉ 125 giây khi lưu 100 MB dữ liệu. Dữ liệu có kích thước 100 MB có thể ghi lại 16000 dạng sóng div trên 32 kênh.

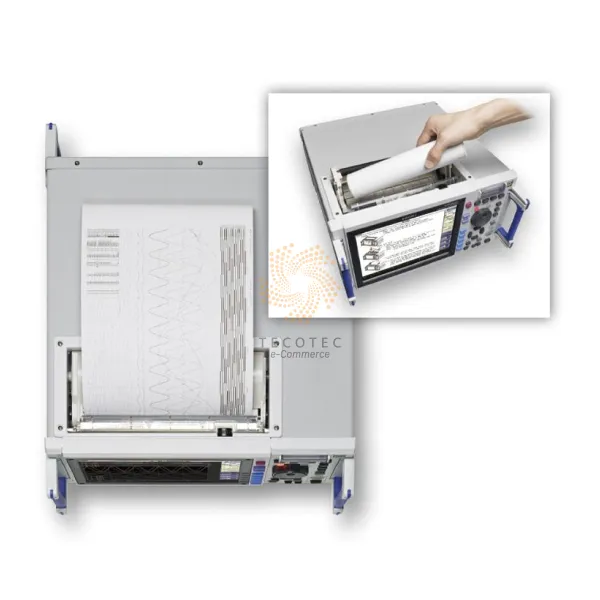

In: [Tùy chọn máy in khổ A4 tích hợp]: 216 mm (8.50 in) × 30 m (98.43 ft), cuộn giấy nhiệt, tốc độ ghi: tối đa. 50 mm (1.97 in)/s

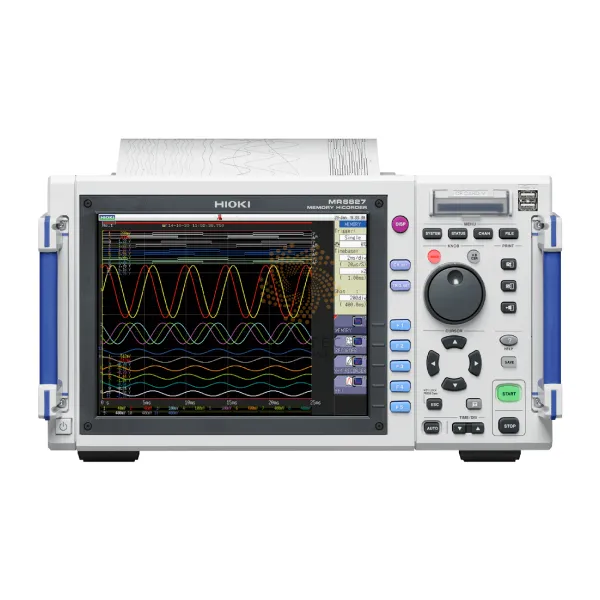

Hiển thị: Màn hình màu TFT 10.4 inch (SVGA, 800 × 600 điểm)
Kết nối bên ngoài:

LAN: 100BASE-TX, USB 2.0 series A cổng 2 ổ cắm (cho bộ nhớ USB, chuột)
Ổ cắm USB 2.0 series B (để kết nối với PC, bộ nhớ chung)

Nguồn cấp: 100 V đến 240 V AC, 50/60 Hz (tối đa 220 VA, khi sử dụng máy in: tối đa 350 VA)
Kích thước: 401 mm (15.79 in) R × 233 mm (9.17 in) C × 388 mm (15.28 in) S (bao gồm các bộ phận nhô ra ngoại trừ tay cầm)
Khối lượng: 12.6 kg (444.4 oz) (chỉ thiết bị chính)
Phụ kiện:

Hướng dẫn sử dụng × 1
Dây nguồn × 1
Đĩa ứng dụng (CD-R) × 1
Nhãn dây đầu vào × 1
Giấy máy in × 1 (khi đặt hàng máy in)
Giấy cuộn đính kèm × 2 (khi đặt hàng máy in)

MR8827_MR8827E7-87B
