Máy hiện sóng Hioki MR6000-01

Liên hệ

SKU: MR6000-01 Danh mục: Máy hiện sóng - Oscilloscope, Thiết bị đo tần số, vô tuyến điện tử Thẻ: Hioki, MR6000-01 Hioki Thương hiệu: Hioki

Thiết bị ghi dạng sóng có các khả năng đo và ghi dữ liệu đo.
Làm việc hiệu quả và trực quan bằng bảng điều khiển cảm ứng lớn.
Lưu dữ liệu trong thời gian thực trong khi tiếp tục đo.

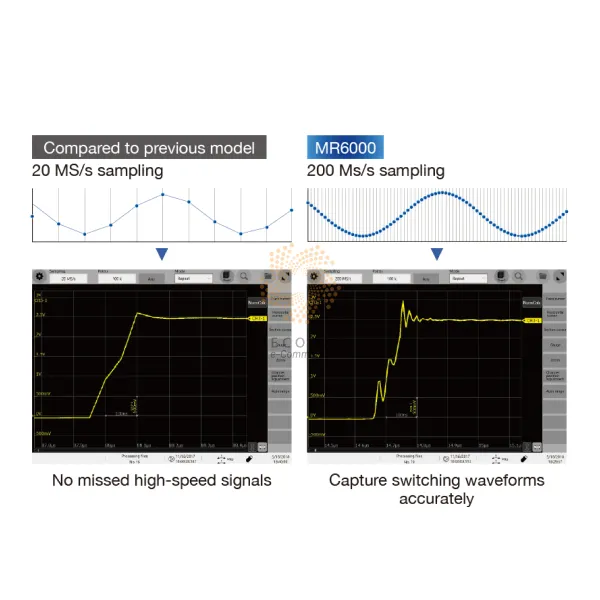

Ghi lại các hiện tượng nhất thời bằng cách thực hiện phép đo tách biệt ở tốc độ lên đến 200 ms/s (khi sử dụng Thiết bị analog tốc độ cao U8976).
Chức năng tìm kiếm “Memory Concierge”: dễ dàng tìm kiếm các dạng sóng bạn cần xem.
Tiết kiệm thời gian, chỉ bằng 1/10 thời gian yêu cầu của các thiết bị ghi dạng sóng trước đây.
Tính toán bộ lọc số thời gian thực.
Các đầu vào tách biệt hoàn toàn.
Thiết kế công thái học.
Có thể lưu dữ liệu trực tiếp vào máy tính.
Kiểm tra ECUs, inverter và động cơ.
Quan sát các dạng sóng rõ ràng, không bị nhiễu.

Chức năng bổ sung: Tính toán dạng sóng theo thời gian thực, Tính toán bộ lọc số
Số lượng đơn vị đầu vào: Tối đa 8 khối
Số kênh: Tối đa 32 kênh tương tự (khi sử dụng U8975) hoặc 128 kênh logic (khi sử dụng 8973)
Dải đo (20 div toàn thang đo):

10 mV đến 400 V f.s, 12 dải (khi sử dụng U8976), độ phân giải: 1/1600 của dải
4 V đến 200 V f.s, 6 dải (khi sử dụng U8975), độ phân giải: 1/32000 của dải

Đầu vào tối đa cho phép: 400 V DC (khi sử dụng U8976), 200 V DC (khi sử dụng U8975)
Đặc tính tần số: DC đến 30 MHz (khi sử dụng U8976), DC đến 2 MHz (khi sử dụng U8975)
Tốc độ lấy mẫu tối đa:

200 ms/s, đồng thời ở tất cả các kênh (khi sử dụng U8976)
Lấy mẫu bên ngoài: 10 ms/s

Phương pháp ghi

Thông thường: Ghi dạng sóng bình thường
Đường bao: Ghi lại các giá trị tối đa và tối thiểu trong mỗi khoảng thời gian cố định

Dung lượng bộ nhớ lưu trữ: 1 G-words
Bộ nhớ ngoài:

Thẻ nhớ SD × 1, bộ nhớ USB × 7, SSD/HDD (tích hợp trong thiết bị chính) × 1
Truyền tin FTP (tới máy tính kết nối mạng LAN) * Chỉ sử dụng phương tiện lưu trữ do Hioki bán.

Hiển thị: Màn hình màu XGA-TFT 12.1 inch (1024 × 768 điểm)
Kết nối bên ngoài: Đầu ra LAN, USB, SD, SATA, màn hình
Nguồn cấp: 100 đến 240 V AC (50/60 Hz) (tối đa 300 VA)
Kích thước: 353 mm (13.9 inch) R × 235 mm (9.25 inch) C × 154,8 mm (6.09 inch) S
Khối lượng: 6.5 kg (229.3 oz) (chỉ thiết bị chính)
Phụ kiện:

Dây nguồn × 1
Hướng dẫn sử dụng nhanh × 1
Chú ý trước khi sử dụng × 1
Đĩa ứng dụng (CD-R) × 1
Hướng dẫn sử dụng (CD-R, chi tiết và tính toán) × 1
Thanh bít khe trống (chỉ dành cho các khe trống)

MR6000-01_MR6000E6-15M
