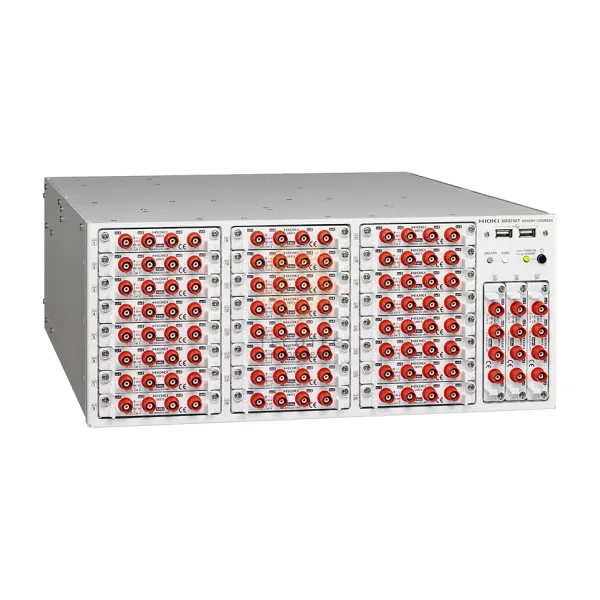

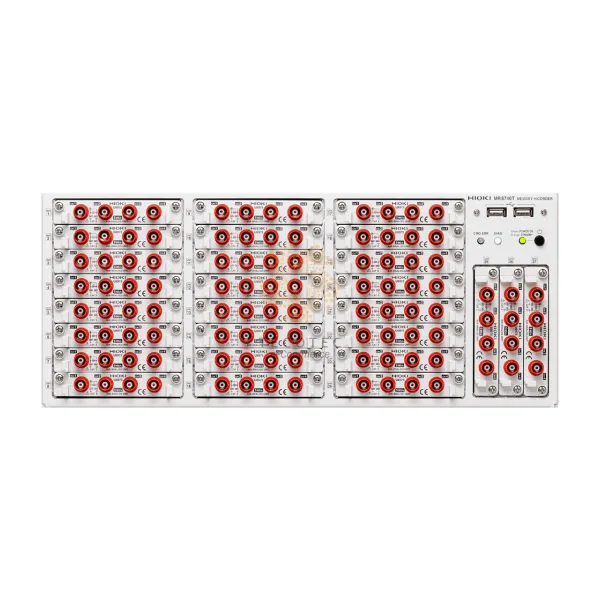

Name: Máy hiện sóng Hioki MR8740-50 | TECOSTORE.VN
Brand: Hioki
SKU: MR8740-50
Rating: 5 (1 reviews)

Mô tả

Lý tưởng để kiểm tra đa điểm các bo mạch hiệu suất cao như ECU.
Lấy mẫu đồng thời trên tất cả các kênh 20 ms/s.
Đo 4 kênh với 1 thiết bị (Thiết bị analog 4 kênh U8975, Thiết bị 4 kênh DVM U8991).
108 kênh analog đến 96 kênh analog + 48 kênh logic đầu vào.
Đo an toàn với tất cả các đầu vào analog được cách điện.
Tạo ra điện áp không đổi, dòng điện không đổi và điện trở mô phỏng (Thiết bị phát điện VIR U8794).
Hỗ trợ màn hình 4K để hiển thị các dạng sóng đa kênh mà không bị chồng chéo.

[Sử dụng U8975] Tối đa 108 kênh analog hoặc 96 kênh analog + 48 kênh logic (khi được sử dụng kết hợp với U8975 + 8973)
[Sử dụng 8966] Tối đa 54 kênh analog hoặc 48 kênh analog + 48 kênh logic (khi được sử dụng kết hợp với 8966 + 8973)
Đơn vị logic 8973 được giới hạn ở các khe cắm 25 đến 27, tối đa 3 đơn vị.
Các kênh đơn vị analog được tách riêng với nhau và với khung. Các kênh đơn vị logic chia sẻ một GND chung với khung.

100 mV đến 400 V f.s, 12 dải, độ phân giải: 1/2000 của dải (khi sử dụng 8966)
4 V đến 200 V f.s, 6 dải, độ phân giải: 1/32000 của dải (khi sử dụng U8975)
100 mV đến 1000 V f.s, 5 dải, độ phân giải: 1/1000000 của dải (khi sử dụng MR8990)
1 V, 10 V, 100 V f.s, 3 dải, độ phân giải: 1/1000000 của dải (khi sử dụng U8991)

Đầu vào tối đa cho phép: 400 V DC (khi sử dụng 8966; điện áp giới hạn trên có thể được áp dụng giữa các cực đầu vào mà không bị hỏng)
Điện áp định mức nối đất tối đa: 300 V AC/DC (đầu vào và thiết bị được tách biệt; giữa các kênh đầu vào và khung máy; điện áp giới hạn trên có thể được áp dụng giữa các kênh đầu vào mà không bị hỏng)
Đặc tính tần số: DC đến 5 MHz (-3 dB, khi sử dụng 8966)
Tốc độ lấy mẫu tối đa: 20 ms/s, đồng thời trên tất cả các kênh, lấy mẫu bên ngoài: 10 ms/s
Chức năng đo: Ghi nhớ (ghi tốc độ cao)
Dung lượng bộ nhớ: Tổng cộng 1 G words cài đặt, 16 MW/kênh (khi sử dụng 8966), 8 MW/kênh (khi sử dụng U8975 hoặc MR8990), 4 MW/kênh (khi sử dụng U8991)
Bộ nhớ trong: SSD 480 GB
Bộ nhớ ngoài: Thẻ nhớ USB × 8
Đầu ra màn hình: VGA, HDMI, cổng hiển thị, độ phân giải đề xuất 1920 × 1080 điểm trở lên
Kết nối bên ngoài:

[LAN] 1000 BASE-T, 100 BASE-TX, 10 BASE-TX (2 cổng) (hỗ trợ DHCP và DNS, FTP server/cliant, HTTP server)
[USB] Ổ cắm USB 3.0 dòng A × 4, USB 2.0 × 4

Máy hiện sóng Hioki MR8740-50
