Mô tả

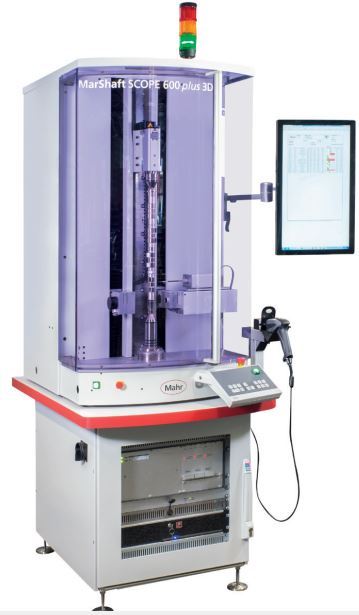

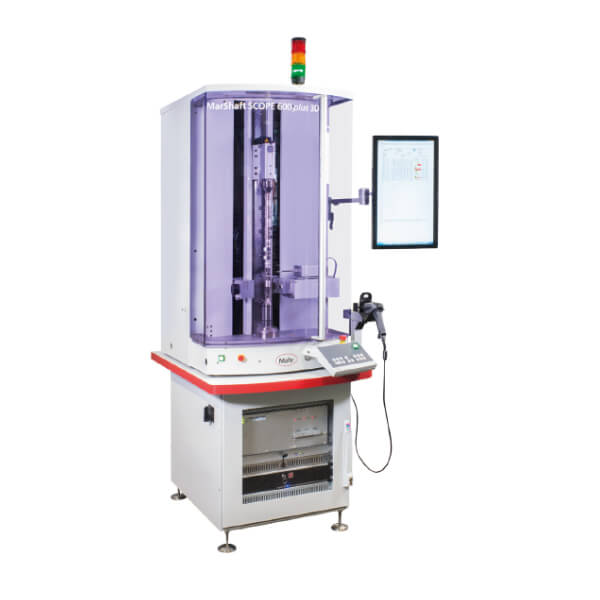

Máy đo trục quang học MarShaft Scope 600 plus 3D
Thông số kỹ thuật
| MarShaft SCOPE 600 plus 3D | |
|---|---|
| Chiều dài dải đo (Z) (mm) | 600 |
| Đường kính dải đo (X) (mm) | 120 |
| Trọng lượng phôi (tối đa) tính bằng kg | 15 |
| Độ phân giải chiều dài / đường kính (mm) | 0.01 đến 0.0001 |
| Độ phân giải góc (°) | 0.01 đến 0.0001 |
| Giới hạn độ dài sai số (Z) (µm) | (2,0 + L/125) L tính bằng mm (tại 20 °C ± 1 °C theo tiêu chuẩn tham chiếu) |
| Giới hạn sai số đường kính (X) (µm) | (1,0 + L/125) L tính bằng mm (tại 20 °C ± 1 °C theo tiêu chuẩn tham chiếu) |
| Điều khiển | Động cơ servo |
| Thấu kính | Ống kính chính xác viễn tâm, mảng CCD độ phân giải cao |
Ứng dụng
- Hoàn thành đo trục cam
Phôi điển hình
- Trục cam
- Trục lệch tâm
- Trục có rãnh then hoặc lỗ khoan mù
Phương pháp đo mới cho ứng dụng trục cam đặc biệt bằng cách sử dụng MarShaft SCOPE 600 plus 3D mới: Sự kết hợp giữa cảm biến quang học và cảm ứng cho phép kiểm tra 3D hoàn chỉnh về mặt chức năng lần đầu tiên của phôi. Do nhu cầu thị trường này, Mahr đã phát triển thêm Hệ thống MarShaft SCOPE 750 plus. Hệ thống nâng cao hiện sử dụng Đầu dò cảm ứng 2D mới, một ụ động cơ và hiệu chuẩn cho các trục tuyến tính. Camera ma trận đo quang học các đặc điểm như đường kính, chiều dài, bán kính, hình học, đặc điểm vị trí, góc cam hoặc độ nâng cam trong vài giây. Cảm biến 2D bổ sung phát hiện các tính năng không thể đo lường về mặt quang học: hình dạng cam lõm, chạy dọc trục trên khuỷu lớn, các yếu tố tham chiếu theo hướng trục như lỗ mù. Đối với hệ thống này, hệ thống đo và quang học được căn chỉnh / điều chỉnh để tồn tại trong một hệ tọa độ đo. Đơn vị này hoạt động cùng với nền tảng phần mềm MarWin, do đó cung cấp đầy đủ chức năng 3D.
Đặc trưng:
- Đo hoàn chỉnh trục cam, bao gồm cả góc cam và tất cả các biên dạng cam
- Đo đường viền
- Không sử dụng trình điều khiển xuyên tâm
- Đo trực tiếp tham chiếu (2 mặt phẳng, lỗ khoan mù hoặc rãnh then hoa)
- Đo các rãnh then hoa
- Đo các lỗ mù
- Chức năng 3D 100% với hệ thống đầu dò 2D mới 1320–2
- Bổ sung trục đo Y
- Hiệu chuẩn đặc biệt của trục tuyến tính (Z-X-Y)
- Phần mềm MarShaf Professional
- Bảng điều khiển thủ công
Tùy chọn:
- Máy quét mã vạch
- Đèn tín hiệu (đỏ, vàng, xanh lá cây)
- Đầu bọc (không cần trình điều khiển)
- Hệ thống cách ly rung động
- Sự cân bằng nhiệt độ
- Đo đường ren
- Đo trục turbo tăng áp
