Thiết bị đo kiểm trục có chống tâm MarStand 4622201

Thiết bị đo kiểm trục có chống tâm MarStand 4622201 - Ảnh 2

Thiết bị đo kiểm trục có chống tâm MarStand 4622201

Name: Thiết bị đo kiểm trục có chống tâm MarStand 4622201 | TECOSTORE.VN
Brand: Mahr
SKU: 4622201
Price: 36304000 VND
Availability: InStock
Rating: 5 (1 reviews)

36.304.000 VND

SKU: 4622201 Danh mục: Máy đo kiểm trục, Thiết bị đo cơ khí chính xác Thẻ: 4622201 Mahr, Mahr Thương hiệu: Mahr

Mô tả

Thiết bị đo kiểm trục có chống tâm MarStand 818

Ứng dụng:

Lý tưởng cho việc kiểm tra độ đồng tâm/độ lệch tâm

Thông số kỹ thuật

Mã đặt hàng		4622200	4622201	4622202	4622203
Khoảng cách giữa các mũi tâm	mm	02-200	0-350	0-450
Loại sản phẩm		818
Chiều cao mũi tâm	mm	50	75	100	150
Chiều rộng rãnh chữ T	mm	10H7			12H7
Lỗ gắn		8H7
Sai lệch chiều cao mũi tâm	mm	0,05
Sai lệch vị trí chiều ngang	mm	0,05
Trọng lượng sản phẩm	Kilôgam	8,00	12.00	35,00	38,00

Mã đặt hàng	Đường kính trục chính	Kích thước (L x W) mm
	mm	mm
4622200	18	350 x 110
4622201	18	500 x 110
4622202	18	700 x 180
4622203	18	700 x 180

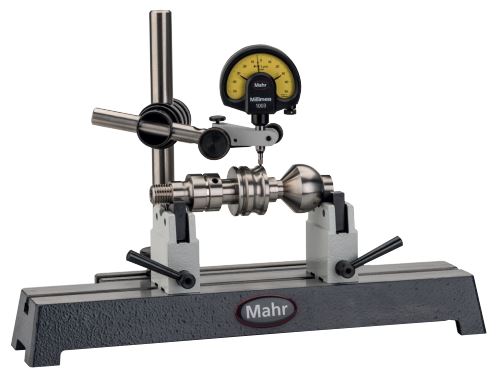

Thiết bị đo kiểm trục có chống tâm

Thiết bị bao gồm:

Bàn đo:

Độ phẳng của bề mặt phù hợp với DIN 876/1
Hai đầu T-slots cho mũi chống tâm và/hoặc tay đo

Tay đo 818 XNB:

Tay đo với một mối nối
Với vít tinh chỉnh

Mũi chống tâm:

Cả hai mũi chống tâm có thể được di dời (trượt vào vị trí)
Mũi bên phải sử dụng lò xo, giúp định vị chính xác tâm trục
Mũi chống tâm có chiều cao cực đại 75 mm với lăng kính 90 ° cho phôi không có tâm, đường kính 20 mm (0,79 inch)
Trọn bộ bao gồm: Bàn đo, Tay đo 818 XNB, Hỗ trợ tâm, không bao gồm đồng hồ so
