Thiết bị đo kiểm trục có chống tâm MarStand 818
Ứng dụng:

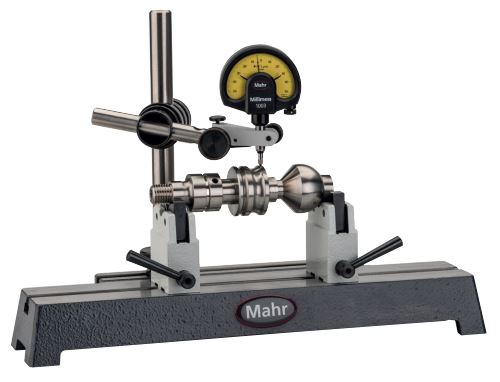

- Lý tưởng cho việc kiểm tra độ đồng tâm/độ lệch tâm
Thông số kỹ thuật
| Mã đặt hàng | 4622200 | 4622201 | 4622202 | 4622203 | ||
|---|---|---|---|---|---|---|
| Khoảng cách giữa các mũi tâm | mm | 02-200 | 0-350 | 0-450 | ||
| Loại sản phẩm | 818 | |||||
| Chiều cao mũi tâm | mm | 50 | 75 | 100 | 150 | |
| Chiều rộng rãnh chữ T | mm | 10H7 | 12H7 | |||
| Lỗ gắn | 8H7 | |||||
| Sai lệch chiều cao mũi tâm | mm | 0,05 | ||||
| Sai lệch vị trí chiều ngang | mm | 0,05 | ||||
| Trọng lượng sản phẩm | Kilôgam | 8,00 | 12.00 | 35,00 | 38,00 | |
| Mã đặt hàng | Đường kính trục chính | Kích thước (L x W) mm |
|---|---|---|
| mm | mm | |
| 4622200 | 18 | 350 x 110 |
| 4622201 | 18 | 500 x 110 |
| 4622202 | 18 | 700 x 180 |
| 4622203 | 18 | 700 x 180 |

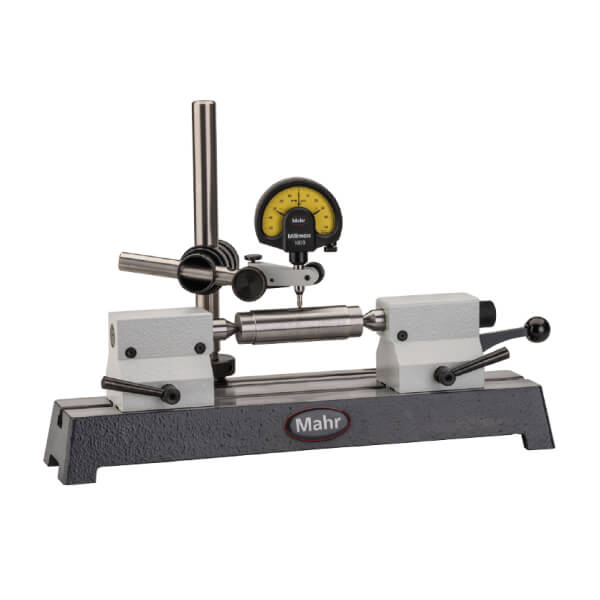

- Thiết bị đo kiểm trục có chống tâm
Thiết bị bao gồm:
Bàn đo:
- Độ phẳng của bề mặt phù hợp với DIN 876/1
- Hai đầu T-slots cho mũi chống tâm và/hoặc tay đo
Tay đo 818 XNB:
- Tay đo với một mối nối
- Với vít tinh chỉnh
Mũi chống tâm:
- Cả hai mũi chống tâm có thể được di dời (trượt vào vị trí)
- Mũi bên phải sử dụng lò xo, giúp định vị chính xác tâm trục
- Mũi chống tâm có chiều cao cực đại 75 mm với lăng kính 90 ° cho phôi không có tâm, đường kính 20 mm (0,79 inch)
- Trọn bộ bao gồm: Bàn đo, Tay đo 818 XNB, Hỗ trợ tâm, không bao gồm đồng hồ so
