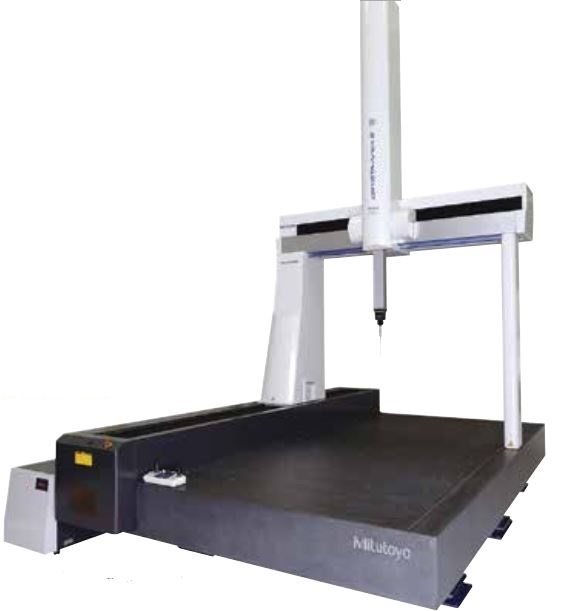

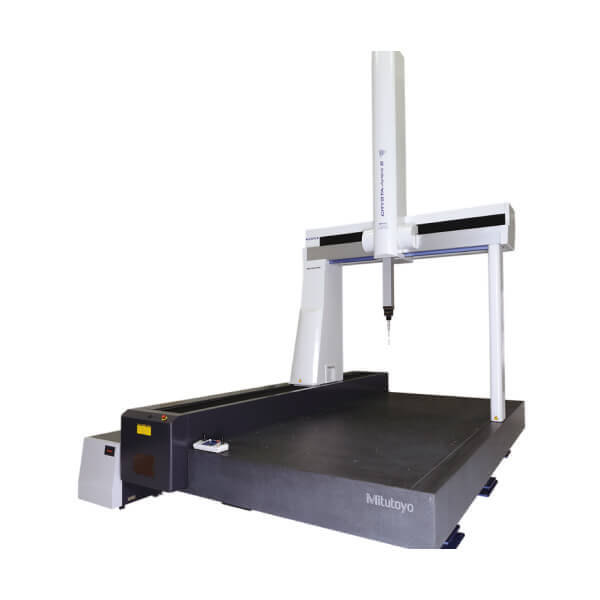

Máy đo tọa độ 3 chiều Mitutoyo CRYSTA-Apex S 1600/2000
DÒNG SẢN PHẨM 191 — Standard CNC CMM
Dòng STRATO-Apex 1600 là máy CNC CMM cỡ lớn được phát triển để hỗ trợ đánh giá chất lượng và lắp ráp các bộ phận lớn. Hệ thống quy mô trên các kiểu máy có độ chính xác cao Mitutoyo sử dụng bộ mã hóa tuyến tính hiệu suất cao (do Mitutoyo sản xuất) để phát hiện vị trí trục. Hệ thống cân trên các kiểu máy có độ chính xác cao của Mitutoyo sử dụng bộ mã hóa tuyến tính hiệu suất cao (do Mitutoyo sản xuất), để phát hiện vị trí trục. Ngoài ra, nhiều công nghệ khác nhau đã được sử dụng trong cấu trúc, gia công bộ phận và lắp ráp để cung cấp phép đo có độ chính xác cao.
Rung động sàn tại vị trí lắp đặt có thể là một nguồn gây ra sự thay đổi các giá trị đo được. Bộ cách ly rung động lò xo không khí tự động cân bằng có sẵn như một tùy chọn cho dòng Crysta-Apex S1600 / 2000. Bộ cách ly rung cách ly thiết bị chính khỏi rung động sàn và có thể nhanh chóng cân bằng thiết bị chính CMM bằng cách sử dụng cảm biến phát hiện các dao động tải gây ra bởi chuyển động trục của CMM hoặc việc thêm phôi. Thiết kế dựa trên đơn đặt hàng
CRYSTA-Apex S 163016
THÔNG SỐ KỸ THUẬT
| Loại: Cầu đo | Mã sản phẩm | CRYSTA-Apex S 162012 [CRYSTA-Apex S 162016] | CRYSTA-Apex S 163012 [CRYSTA-Apex S 163016] | CRYSTA-Apex S 164012 [CRYSTA-Apex S 164016] | CRYSTA-Apex S 203016 | CRYSTA-Apex S 204016 |
|---|---|---|---|---|---|---|
| Dải đo | Trục X | 62.99″ (1600mm) | 78.73″ (2000mm) | |||
| Trục Y | 78.73″ (2000mm) | 118.10″ (3000mm) | 157.47″ (4000mm) | 118.10″ (3000mm) | 157.47″ (4000mm) | |
| Trục Z | 47.24″ (1200mm) [62.99″ (1600mm)] | 62.99″ (1600mm) | ||||
| Độ phân giải | 0.000004″ (0.0001mm) | |||||
| Phương pháp hướng dẫn | Đệm khí trên mỗi trục | |||||
| Tốc độ truyền động tối đa 3D | 27.28″/s (693mm/s) | |||||
| Gia tốc đo 3D tối đa | 0.14G (1,390mm/s2) | |||||
| Bàn đế | Chất liệu | Đá Granite | ||||
| Kích thước | 70.86″ x 126.18″ (1800mm x 3205mm) |
70.86″ x 165.55″ (1800mm x 4205mm) |
70.86″ x 204.92″ (1800mm x 5205mm) |
86.61″ x 165.55″ (2200mm x 4205mm) |
86.61″ x 204.92″ (2200mm x 5205mm) |
|
| Ống lót ren | M8 x 1.25mm | |||||
| Phôi | Chiều cao tối đa | 55.11″ (1400mm) [70.86″ (1800mm)] | 70.86″ (1800mm) | |||
| Khối lượng tối đa | 6,613 lbs. (3000kg) | 7,716 lbs. (3500kg) | 9,920 lbs. (4500kg) | 8,818 lbs. (4000kg) | 11,023 lbs. (5000kg) | |
| Khối lượng (Bao gồm đế và bộ điều khiển) | 20,502 lbs. (9300kg) [20,613 lbs. (9350kg)] | 23,368 lbs. (10600kg) [23,479 lbs. (10650kg)] | 32,628 lbs. (14800kg)[37,738 lbs. (14850kg)] | 31,085 lbs. (14100kg) | 42,769 lbs. (19400kg) | |
| Kích thước W x D x H |
106.29 x 141.73 x 162.99″ (2700 x 3600 x 4140mm) [106.29 x 141.73 x 194.48″] [(2700 x 3600 x 4940mm)] |
106.29 x 181.10 x 162.99″ (2700 x 4600 x 4140mm) [106.29 x 181.10 x 194.48″] [(2700 x 4600 x 4940mm)] |
106.29 x 220.47 x 164.96″ (2700 x 5600 x 4190mm) [106.29 x 220.47 x 196.45″] [(2700 x 5600 x 4990mm)] |
122.04 x 183.07 x 196.45″ (3100 x 4650 x 4990mm) |
122.04 x 222.44 x 198.42″ (3100 x 5650 x 5040mm) |
|
| ISO-10360-2:2009 E0,MPE 18-22°C (64.4-71.6°F) |
||||||
| TP200: | (6+4.5L/1000)µm [(7+5.5L/1000)µm] | (9+8L/1000)µm | ||||
| MPP310/SP25: | (3.3+4.5L/1000)µm [(4.5+5.5L/1000)µm] | (4.5+8L/1000)µm | ||||
| 16-24°C (60.8-75.2°F) |
TP200: | (6+5.5L/1000)µm [(7+6.5L/1000)µm] | (9+9L/1000)µm | |||
| MPP310/SP25: | (3.3+5.5L/1000)µm [(4.5+6.5L/1000)µm] | (4.5+8L/1000)µm | ||||
| ISO-10360-4 MPETHP/MPTTHP† | ||||||
| MPP310/SP25: | 5µm/60sec | 6µm/60sec | ||||
| ISO-10360-5: 2010PFTU,MPE | ||||||
| TP200: | 6.5µm [7.5 µm] | 9.5µm | ||||
| MPP310/SP25: | 5µm [6µm] | 6µm | ||||
| Cấu hình đầu dò cho các bài kiểm tra ISO | |
| TP200 | Ø4mm x L10mm |
| SP25/SP80: | Ø4mm x L50mm |
| MPP310Q: | Ø4mm x L18mm |
| Nguồn cấp khí | |
| Áp suất | 58.0 PSI (0.4MPa) |
| Mức tiêu thụ | 5.29CFM (150L/min) |
| Nguồn cấp | 7.06CFM (200L/min) |
| Môi trường hoạt động | 18-22°C (64.4-71.6°F ) | 16-26°C (60.8-78.8°F) |
| Mức độ thay đổi | 1.0C° hoặc ít hơn mỗi giờ 2.0C° hoặc ít hơn mỗi ngày |
1.0C° hoặc ít hơn mỗi giờ 5.0C° hoặc ít hơn mỗi ngày |
| Độ chênh lệch | 1.0C ° hoặc ít hơn trên mỗi m dọc và ngang | |
† Thử nghiệm này không phải là một phần của quy trình hiệu chuẩn CMM tiêu chuẩn A2LA được Mitutoyo Mỹ công nhận và được trích dẫn theo yêu cầu
Xem trang L-2 để biết cách giải thích về các tuyên bố về độ chính xác của ISO
SP80 đầu dò(Mở rộng phạm vi quét)
xem trang L-21
| Hệ thống đầu dò được hỗ trợ | |||
|---|---|---|---|
| Loại | Đầu dò | AS1600 | AS2000 |
| Kích hoạt đầu dò cảm ứng | MH20i |
 |
|
| TP20 |
|
|
|
| TP200 |
|
|
|
| TP7 |
|
|
|
| Đầu quét | SP25 |
|
|
| MPP |
|
|
|
| SP80 |
|
|
|
| ĐẦU DÒ LASER | SM606 |
|
|
| SM606T |
|
|
|
| SM610 |
|
|
|
| SM1010 |
|
|
|
| BỀ MẶT HOÀN THIỆN | SurfTest |
|
 |
| QUANG | QVP |
|
|
| CF20 |
|
|
|
Được hỗ trợ
Không đề cập
Xem trang L-20 đến L-27 để biết thông tin hệ thống đầu dò.
