Mô tả

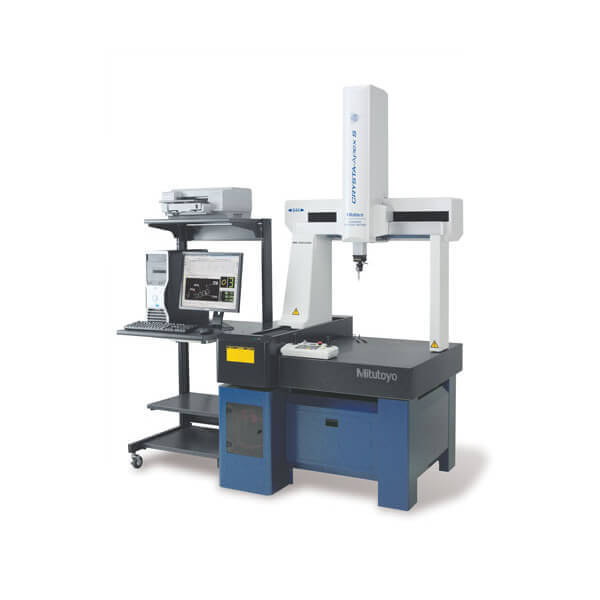

Máy đo tọa độ 3 chiều Mitutoyo CRYSTA-Apex S 500/700/900/1200
Máy đo tọa độ CNC hiệu suất cao, giá rẻ đáp ứng các tiêu chuẩn toàn cầu
DÒNG SẢN PHẨM 191 — Standard CNC CMM
Độ chính xác cao trong lớp 1.7µm
CRYSTA-Apex S là máy đo tọa độ CNC có độ chính xác cao đảm bảo sai số cho phép tối đa là * E0,MPE = (1,7 + 3L / 1000) μm [Dòng 500/700/900]. So sánh CRYSTA-Apex S với CMM cung cấp * E0,MPE xấp xỉ (2,5 + 4L / 1000) μm trong đó dung sai yêu cầu trên một kích thước là ± 0,02 mm, thì độ không đảm bảo của máy đo không được lớn hơn 1/5 (lý tưởng là một phần mười) trong số đó, tức là 4μm. Điều này có nghĩa là với CMM mục đích chung, khi chiều dài đo được vượt quá 14,8 “(375mm), độ không đảm bảo của máy vượt quá một phần năm dung sai kích thước trong trường hợp này. Ngược lại, như thể hiện trong hình bên phải, với CRYSTA-Apex S, độ không đảm bảo đo vẫn nằm trong một phần năm dung sai kích thước lên đến 30,2 “(766mm). Do thông số kỹ thuật chính xác của CRYSTA-Apex S cao hơn nên mang lại cho nó phạm vi đo hiệu quả lớn hơn gấp đôi về khả năng đảm bảo độ chính xác trong trường hợp này.
*ISO 10360-2:2009

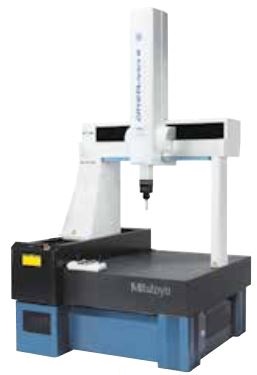

CRYSTA-Apex S 544

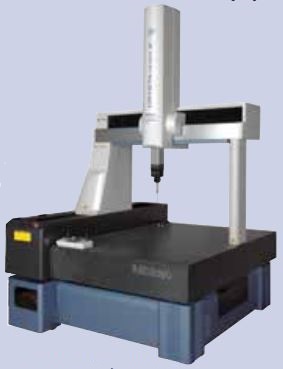

CRYSTA-Apex S 776
THÔNG SỐ KỸ THUẬT
| Loại: Cầu đo | Mã sản phẩm | CRYSTA-Apex S 544 | CRYSTA-Apex S 574 | CRYSTA-Apex S 776 | CRYSTA-Apex S 7106 | CRYSTA-Apex S 9106 | CRYSTA-Apex S 9166 | CRYSTA-Apex S 9206 |
|---|---|---|---|---|---|---|---|---|
| Dải đo | Trục X | 19.68″ (500mm) | 27.55″ (700mm) | 35.43″ (900mm) | ||||
| Trục Y | 15.74″ (400mm) | 27.55″ (700mm) | 39.36″ (1000mm) | 62.99″ (1600mm) | 78.73″ (2000mm) | |||
| Trục Z | 15.74″ (400mm) | 23.62″ (600mm) | ||||||
| Độ phân giải | 0.000004″ (0.0001mm) | |||||||
| Phương pháp hướng dẫn | Đệm khí trên mỗi trục | |||||||
| Tốc độ truyền động tối đa 3D | 20.43″/s (519mm/s) | |||||||
| Gia tốc đo 3D tối đa | 0.23G (2,309mm/s2) | |||||||
| Bàn đế | Chất liệu | Đá Granite | ||||||
| Kích thước | 25.11 x 33.86″ (638 x 860mm) | 25.11 x 45.67″ (638 x 1160mm) | 34.64 x 55.90″ (880 x 1420mm) | 34.64 x 67.71″ (880 x 1720mm) | 42.51 x 67.71″ (1080 x 1720mm) | 42.51 x 91.33″ (1080 x 2320mm) | 42.51 x 107.08″ (1080 x 2720mm) | |
| Ống lót ren | M8 x 1.25mm | |||||||
| Phôi | Chiều cao tối đa | 21.45″ (545mm) | 31.49″ (800mm) | |||||
| Khối lượng tối đa | 396 lbs. (180kg) | 1,763 lbs. (800kg) | 2,204 lbs. (1000kg) | 2,645 lbs. (1200kg) | 3,306 lbs. (1500kg) | 3,968 lbs. (1800kg) | ||
| Khối lượng (Bao gồm đế và bộ điều khiển) | 1,135 lbs. (515kg) | 1,377 lbs. (625kg) | 3,692 lbs. (1675kg) | 4,301 lbs. (1951kg) | 4,918 lbs. (2231kg) | 6,322 lbs. (2868kg) | 8,624 lbs. (3912kg) | |
| Kích thước W x D x H | 42.60×46.88×86.02″ (1082x1191x2185mm) | 42.60×60.94×86.02″ (1082x1548x2185mm) | 57.87×66.92×107.48″ (1470x1700x2730mm) | 57.87×78.73×107.48″ (1470x2000x2730mm) | 65.74×78.73×107.48″ (1670x2000x2730mm) | 65.74×107.87×107.48″ (1670x2740x2730mm) | 65.74×126.77×107.48″ (1670x3220x2730mm) | |
| ISO-10360-2:2009 E0,MPE 18-22°C (64.4-71.6°F) | ||||||||
| TP200: | (1.9+3L/1000)µm | |||||||
| MPP310/SP25: | (1.7+3L/1000)µm | |||||||
| 16-26°C (60.8-78.8°F) | TP200: | (1.9+4L/1000)µm | ||||||
| MPP310/SP25: | (1.7+4L/1000)µm | |||||||
| ISO-10360-2:2009 E150,MPE† 18-22°C (64.4-71.6°F) | ||||||||
| TP200: | (2.4+3L/1000)µm | |||||||
| MPP310/SP25: | (1.7+3L/1000)µm | |||||||
| 16-26°C (60.8-78.8°F) | TP200: | (2.4+4L/1000)µm | ||||||
| MPP310/SP25: | (1.7+4L/1000)µm | |||||||
| ISO-10360-2:2009 E0,MPL† | ||||||||
| TP200: | 1.5µm | 1.9µm | ||||||
| MPP310/SP25: | 1.3µm | |||||||
| ISO-10360-4 MPETHP/MPTTHP† | ||||||||
| SP25: | 2.3µm/50sec | |||||||
| SP80: | Không có câu trả lời | 2.0µm/50sec | ||||||
| MPP310: | 1.8mm/90sec 1.8mm/80sec | |||||||
| ISO-10360-5: 2010 PFTU,MPE | ||||||||
| TP200: | 1.9µm | |||||||
| SP25: | Không có câu trả lời | 1.7µm | ||||||
| MPP310: | 1.5µm | 1.7µm | ||||||
| Cấu hình đầu dò cho các bài kiểm tra ISO | |
| TP200: | Ø4mm x L10mm |
| SP25/SP80: | Ø4mm x L50mm |
| MPP310Q: | Ø4mm x L18mm |
| Nguồn cấp khí | 500 | 700/900 |
| Áp suất | 58.0 PSI (0.4MPa) | |
| Mức tiêu thụ | 1.76CFM (50L/min) | 2.11CFM (60L/min) |
| Nguồn cấp | 3.53CFM (100L/min) | |
| Môi trường hoạt động | 18-22°C (64.4-71.6°F ) | 16-26°C (60.8-78.8°F) |
| Mức độ thay đổi | 2.0C° hoặc ít hơn mỗi giờ 2.0C° hoặc ít hơn mỗi ngày | 2.0C° hoặc ít hơn mỗi giờ 5.0C° hoặc ít hơn mỗi ngày |
| Độ chênh lệch | 1.0C ° hoặc ít hơn trên mỗi m dọc và ngang | |
† Thử nghiệm này không phải là một phần của quy trình hiệu chuẩn CMM tiêu chuẩn A2LA được Mitutoyo Mỹ công nhận và được trích dẫn theo yêu cầu
Xem trang L-2 để biết cách giải thích về các tuyên bố về độ chính xác của ISO

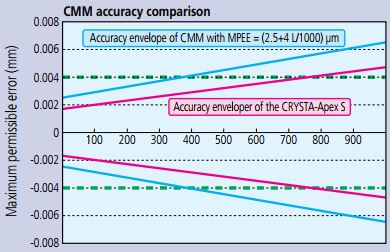

Đo chiều dài (mm)
CRYSTA-Apex S 9106
Máy đo tọa độ 3 chiều Mitutoyo CRYSTA-Apex S 500/700/900/1200
DÒNG SẢN PHẨM 191 — Standard CNC CMM
Được thiết kế cho độ cứng cao

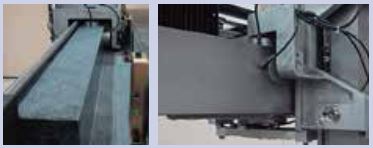

Giống như trường hợp của các CMM thông thường của Mitutoyo, các cấu trúc khác nhau được sử dụng trong CRYSTA-Apex S để mang lại độ cứng cao hơn cho thân máy. Đường ray dẫn hướng trục Y, được gắn vào một mặt của tấm bề mặt đá granit, cho thấy rất ít hư hỏng khi sử dụng, do đó hứa hẹn duy trì độ chính xác cao trong thời gian dài. Các ổ trục không khí nằm ở mặt dưới cùng với các ổ đỡ ở mặt trước, mặt sau và mặt trên của bộ phận trượt của trục X,giảm thiểu rung động ngay cả khi chuyển động ở tốc độ cao, gia tốc cao, do đó đảm bảo chuyển động thẳng ổn định .
CRYSTA-Apex S 122010
| Hệ thống đầu dò được hỗ trợ | |||
|---|---|---|---|
| Loại | Đầu dò | AS500 | AS700/900/1200 |
| KÍCH HOẠT ĐẦU DÒ CẢM ỨNG | MH20i |  | |
| TP20 | | | |
| TP200 | | | |
| TP7 | | | |
| Đầu quét | SP25 | | |
| MPP | | | |
| SP80 | — | | |
| ĐẦU DÒ LASER | SM606 |  | |
| SM606T | | | |
| SM610 | | | |
| SM1010 | | | |
| BỀ MẶT HOÀN THIỆN | SurfTest | | |
| QUANG | QVP | | |
| CF20 | | | |
Được hỗ trợ
Không đề cập
— Không hỗ trợ
SP25 Probe
(Quét)
Xem trang L-21
Đầu dò tầm nhìn nhanh
(Đầu dò quang học – không tiếp xúc)
xem trang L-26
THÔNG SỐ KỸ THUẬT
| Loại: Cầu đo | Mã sản phẩm | CRYSTA-Apex S 9108 | CRYSTA-Apex S 9168 | CRYSTA-Apex S 9208 | CRYSTA-Apex S 121210 | CRYSTA-Apex S 122010 | CRYSTA-Apex S 123010 | |
|---|---|---|---|---|---|---|---|---|
| Dải đo | Trục X | 35.43″ (900mm) | 47.24″ (1200mm) | |||||
| Trục Y | 39.36″ (1000mm) | 62.99″ (1600mm) | 78.73″ (2000mm) | 47.24″ (1200mm) | 78.73″ (2000mm) | 118.1″ (3000mm) | ||
| Trục Z | 31.49″ (800mm) | 39.36″ (1000mm) | ||||||
| Độ phân giải | 0.000004″ (0.0001mm) | |||||||
| Phương pháp hướng dẫn | Đệm khí trên mỗi trục | |||||||
| Tốc độ truyền động tối đa 3D | 20.43″/s (519mm/s) | 27.28″/s (693mm/s) | ||||||
| Gia tốc đo 3D tối đa | 0.17G (1732mm/s2) | |||||||
| Bàn đế | Chất liệu | Đá Granite | ||||||
| Kích thước | 42.51 x 67.71″ (1080 x 1720mm) | 42.51 x 91.33″ (1080 x 2320mm) | 42.51 x 107.08″ (1420 x 2165mm) | 55.90 x 67.71″ (1420 x 2165mm) | 55.90 x 116.73″ (1420 x 2965mm) | 55.90 x 156.10″ (1420 x 3965mm) | ||
| Ống lót ren | M8 x 1.25mm | |||||||
| Phôi | Chiều cao tối đa | 39.36″ (1000mm) | 47.24″ (1200mm) | |||||
| Khối lượng tối đa | 2,645 lbs. (1200kg) | 3,306 lbs. (1500kg) | 3,968 lbs. (1800kg) | 4,409 lbs. (2000kg) | 5,511 lbs. (2500kg) | 6,613 lbs. (3000kg) | ||
| Khối lượng (Bao gồm đế và bộ điều khiển) | 4,985 lbs. (2261kg) | 6,389 lbs. (2898kg) | 8,691 lbs. (3942kg) | 8,928 lbs. (4050kg | 13,558 lbs. (6150kg) | 20,084 lbs. (9110kg) | ||
| Kích thước W x D x H | 65.74×78.73×123.22″ (1670x2000x3130mm) | 65.74×107.87×123.22″ (1670x2740x3130mm) | 65.74×126.77×123.22″ (1670x3220x3130mm) | 86.61×102.16×143.50″ (2200x2595x3645mm) | 86.61×133.66×143.50″ (2200x3395x3645mm) | 86.61×173.03×143.50″ (2200x4395x3645mm) | ||
| ISO-10360-2:2009 E0,MPE 18-22°C (64.4-71.6°F) | ||||||||
| TP200: | (1.9+3L/1000)µm | (2.5+3L/1000)µm | ||||||
| MPP310/SP25/SP80: | (1.7+3L/1000)µm | (2.3+3L/1000)µm | ||||||
| 16-26°C (60.8-78.8°F) | TP200: | (1.9+4L/1000)µm | (2.5+4L/1000)µm | |||||
| MPP310/SP25/SP80: | (1.7+4L/1000)µm | (2.3+4L/1000)µm | ||||||
| ISO-10360-2:2009 E150,MPE† 18-22°C (64.4-71.6°F) 16-26°C | (60.8-78.8°F) | ||||||||
| TP200: | (2.4+3L/1000)µm | (3.0+3L/1000)µm | ||||||
| MPP310/SP25/SP80 | (1.7+3L/1000)µm | (2.3+3L/1000)µm | ||||||
| TP200: | (2.4+4L/1000)µm | (3.0+4L/1000)µm | ||||||
| MPP310/SP25/SP80 | (1.7+4L/1000)µm | (2.3+4L/1000)µm | ||||||
| ISO-10360-2:2009 R0,MPL† | ||||||||
| TP200: | 1.9µm | 2.0µm | ||||||
| MPP310/SP25/SP80: | 1.3µm | 1.9µm | ||||||
| ISO-10360-4 MPETHP/MPTTHP† | ||||||||
| SP25: | 2.3µm/60sec | 2.8µm/50sec | ||||||
| SP80: | 2.3µm/60sec | 2.5µm/50sec | ||||||
| MPP310: | 1.8µm/80sec | 2.3µm/80sec | ||||||
| ISO-10360-5: 2010 PFTU,MPE | ||||||||
| TP200: | 1.9µm | 2.2µm | ||||||
| MPP310/SP25/SP80: | 1.7µm | 2.0µm | ||||||
| Cấu hình đầu dò cho các bài kiểm tra ISO | |
| TP200: | Ø4mm x L10mm |
| SP25/SP80: | Ø4mm x L50mm |
| MPP310Q: | Ø4mm x L18mm |
| Nguồn cấp khí | 900 | 1200 |
| Áp suất | 58.0 PSI (0.4MPa) | |
| Mức tiêu thụ | 2.11CFM (60L/min) | 3.53CFM (100L/min) |
| Nguồn cấp | 4.23CFM (120L/min) | 5.29CFM (150L/min) |
| Môi trường hoạt động | 18-22°C (64.4-71.6°F ) | 16-26°C (60.8-78.8°F) |
| Mức độ thay đổi | 2.0C° hoặc ít hơn mỗi giờ 2.0C° hoặc ít hơn mỗi ngày | 2.0C° hoặc ít hơn mỗi giờ 5.0C° hoặc ít hơn mỗi ngày |
| Độ chênh lệch | 1.0C ° hoặc ít hơn trên mỗi m dọc và ngang | |
† Thử nghiệm này không phải là một phần của quy trình hiệu chuẩn CMM tiêu chuẩn A2LA được Mitutoyo Mỹ công nhận và được trích dẫn theo yêu cầu
Xem trang L-2 để biết cách giải thích về các tuyên bố về độ chính xác của ISO
Tích hợp trục Y trong bảng Granite

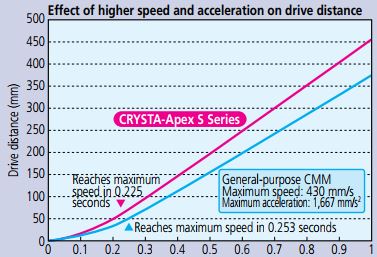

Thời gian (giây)
