Máy đo tọa độ 3 chiều Mitutoyo CRYSTA-Apex EX 1200R
DÒNG SẢN PHẨM 191 — REVO-Equipped 5-Axis CNC CMM
THÔNG SỐ KỸ THUẬT
| Loại: Cầu đo | Mã sản phẩm | CRYSTA-Apex EX 121210R | CRYSTA-Apex EX 122010R | CRYSTA-Apex EX 123010R |
|---|---|---|---|---|
| Dải đo | Trục X | 47.24″ (1200mm) | ||
| Trục Y | 47.24″ (1200mm) | 78.73″ (2000mm) | 118.10″ (3000mm) | |
| Trục Z | 39.36″ (1000mm) | |||
| Độ phân giải | 0.000004″ (0.0001mm) | |||
| Phương pháp hướng dẫn | Đệm khí trên mỗi trục | |||
| Bàn đế | Chất liệu | Đá Granite | ||
| Kích thước | 55.11″ x 85.23″ (1400mm x 2165mm) | 55.11″ x 116.73″ (1400mm x 2965mm) | 55.11″ x 156.10″ (1400mm x 3965mm) | |
| Ống lót ren | M8 x 1.25mm | |||
| Phôi | Chiều cao tối đa | 45.66″ (1160mm) | ||
| Khối lượng tối đa | 4,409 lbs. (2000kg) | 5,511 lbs. (2500kg) | 6,613 lbs. (3000kg) | |
| Khối lượng (Bao gồm đế và bộ điều khiển) | 8,928 lbs. (4050kg) | 13,558 lbs. (6150kg) | 20,084 lbs. (9110kg) | |
| Kích thước W x D x H | 86.61 x 102.16 x 143.50″ (2200 x 2595 x 3645mm) | 86.61 x 133.66 x 143.50″ (2200 x 3395 x 3645mm) | 86.61 x 173.03 x 143.50″ (2200 x 4395 x 3645mm) | |
| ISO-10360-2:2009 E0,MPE 18-22°C(64.4-71.6°F) 16-26°C (60.8-78.8°F) | ||||
| (2.9+4L/1000)µm | ||||
| (2.9+5L/1000)µm | ||||
| ISO-10360-5: 2010 PFTU,MPE | ||||
| 3.2µm | ||||
| Cấu hình cho các bài kiểm tra ISO | |
| RSP2+RSH250 | Ø6mm x L10mm |
| Nguồn cấp khí | |
| Áp suất | 72.5 PSI (0.5MPa) |
| Mức tiêu thụ | 5.29CFM (150L/min) |
| Nguồn cấp | 8.12CFM (230L/min) |
| Môi trường hoạt động | 18-22°C (64.4-71.6°F ) | 16-26°C (60.8-78.8°F) |
| Mức độ thay đổi | 1.0C° hoặc ít hơn mỗi giờ 2.0C° hoặc ít hơn mỗi ngày | 1.0C° hoặc ít hơn mỗi giờ 5.0C° hoặc ít hơn mỗi ngày |
| Độ chênh lệch | 1.0C ° hoặc ít hơn trên mỗi m dọc và ngang | |
Thông số kỹ thuật của đầu quét REVO
| Góc quay (Góc chao dọc) | Theo chiều dọc (Trục-A) | -5° to +120° (0.08 sec) |
|---|---|---|
| Theo chiều ngang (Trục-B) | ∞ (0.08sec) | |
| Đầu dò | Chiều dài tối đa | 50mm (Khoảng cách từ tâm xoay đầu đo đến đầu đầu dò) |
Xem trang L-2 để biết cách giải thích về các tuyên bố về độ chính xác của ISO

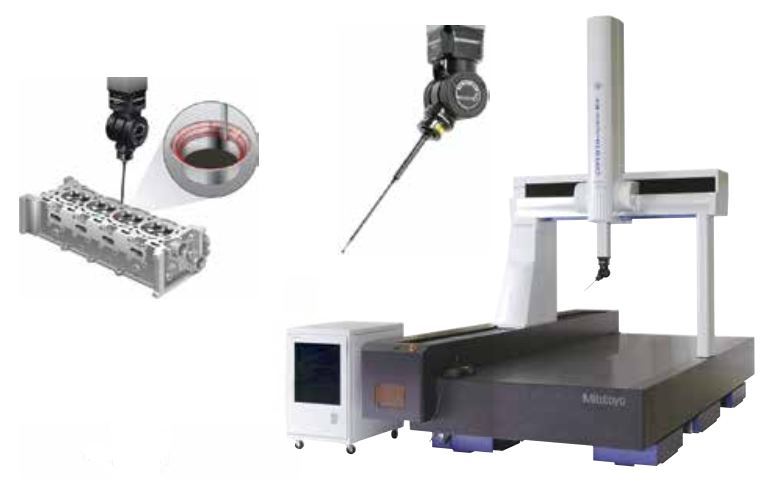

Dòng CRYSTA-Apex EX 1200R là dòng máy CNC CMM tiên tiến được trang bị đầu dò quét 5 trục REVO. Vận hành 5 trục giúp giảm thời gian cần thiết cho các chuyển động định vị lại đầu dò và cho phép định vị linh hoạt hơn.
Điều này cũng tạo điều kiện thuận lợi cho việc tiếp cận các phôi phức tạp và tiết kiệm thời gian cả trong quá trình lập trình và đo lường.

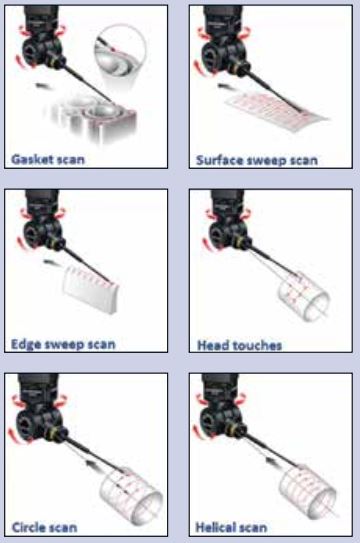

Chức năng quét 5 trục tốc độ cực cao (tối đa 500mm / s) vượt qua điều khiển 3 trục thông thường, hỗ trợ lấy mẫu tốc độ cao lên đến 4.000 điểm mỗi giây và cho phép thu thập dữ liệu của các điểm đo cách nhau dày đặc, ngay cả trong quá trình quét tốc độ cao.
Việc triển khai bên trong công nghệ cảm biến laser đảm bảo phép đo có độ chính xác cao, ngay cả với đầu dò dài (lên đến 500 mm khi đo từ tâm quay đầu đo đến đầu đầu dò). Hai loại đầu quét được hỗ trợ:
- RSP2 để quét 5 trục
- Đầu dò RSP3 (loại SP25M), cho phép sử dụng đầu dò có tay quay
Có thể tự động thay đổi các đầu dò này với bộ thay đổi đầu dò tự động, cho phép đo hoàn toàn tự động các bộ phận có hình dạng đa dạng. Hiệu chuẩn đầu dò của RSP2 chỉ cần khoảng 20 phút để có thể sử dụng toàn bộ phạm vi góc. So với các đầu dò quét thông thường, điều này làm giảm thời gian chuẩn bị.
TÍNH NĂNG
- Được trang bị đầu dò quét 5 trục REVO
- Quét 5 trục tốc độ cực cao
