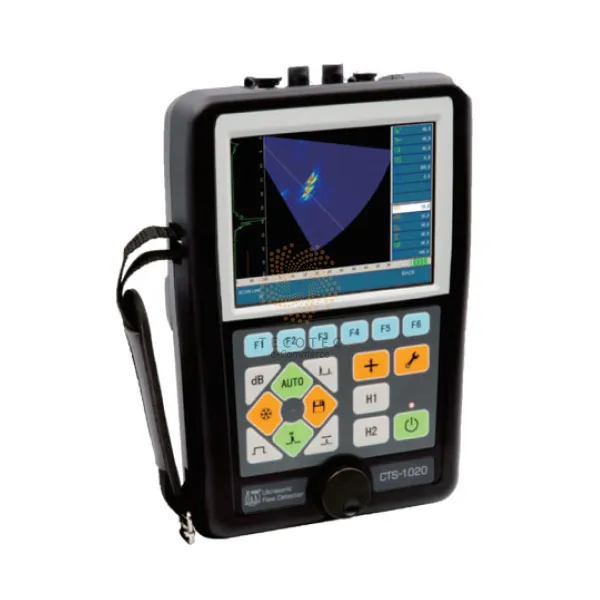

Máy dò khuyết tật cầm tay bằng siêu âm Hoyamo CTS-1020

Name: Máy dò khuyết tật cầm tay bằng siêu âm Hoyamo CTS-1020 | TECOSTORE.VN
Brand: Hoyamo
SKU: CTS-1020
Availability: InStock
Rating: 5 (1 reviews)

Hãng sản xuất: Hoyamo (Xem thêm sản phẩm của hãng)

SKU: CTS-1020

Danh mục: Thiết bị kiểm tra không phá hủy - NDT > Máy kiểm tra khuyết tật

Thẻ: CTS-1020 Hoyamo, Hoyamo

LIÊN HỆ Vui lòng liên hệ để nhận báo giá phù hợp

Yêu cầu báo giá LIÊN HỆ ĐỂ CÓ GIÁ TỐT

Thanh toán an toàn

Hỗ trợ chuyên nghiệp

Đổi trả dễ dàng

Giao hàng tận nơi

Màn hình LCD

Kiểu: TFT
Kích thước màn hình: 5.7”
Độ phân giải Pixel: 640 x 480

Kết nối

Nguồn cấp: bộ chuyển đổi
Cáp đầu dò: BNC
Cổng dữ liệu: ổ cắm HDMI, PAUT, mã hóa

Bộ tạo xung

Kiểu xung: mũi nhọn; sóng vuông ve; sóng vuông lưỡng cực
Điện áp xung (chế độ SQ): 50-250 V với 50 V mỗi bước
Độ rộng xung (chế độ SQ): 50~800 ns
Giảm chấn: 80/400 Ω
PRF: 25~800 Hz, tự động điều chỉnh

Bộ thu nhận

Lợi suất: 0-110 dB, với 0.1/1.0/2.0/6.0 dB mỗi bước; tăng tốc độ thông minh ở mức 0.1 dB
Chế độ: P/C (pitch-catch, "kép) or P/E (pulse-echo, “đơn”)
Tiếng ồn đầu vào tương đương: 80 x 10⁻⁹ V/HZ
Sai số bộ suy hao: mỗi 12 dB ±1 dB
Băng thông: 0.6-20 MHz
Chỉnh lưu: Cực dương/cực âm/toàn sóng/RF
Tuyến tính dọc: ≤3%
Tuyến tính ngang: ≤0.2%
Trễ đầu dò: 0~999.9 µs
Trễ hiển thị: -7.5~3000 µs
Dải: 0.0~10000..0 mm, điều chỉnh tối thiểu 0.1 mm mỗi bước
Loại bỏ: 0-90% không có bất kỳ lợi vết lõm nào đạt lợi suất hoặc tuyến tính.
Độ ồn: <10%
Thặng dư độ nhạy: ≥60 dB (200 mm - sâu ϕ2, băng tần hẹp 2.5 MHz ϕ20)
Dải động: ≥32 dB
Độ phân giải tín hiệu: ≥36 dB (phối với đầu dò 5 MHz ϕ14)
Tỷ lệ lấy mẫu: 160 MHz

Cổng

Công cụ được kích hoạt: zoom cổng (hiển thị chi tiết dạng sóng trong cổng); tăng tự động (kéo tiếng vọng đến biên độ đã đặt, 80% theo mặc định)
Cổng đo lường: 2 cổng độc lập
Cổng bắt đầu: biến thiên trên toàn bộ phạm vi hiển thị
Chiều rộng cổng: biến thiên từ cổng bắt đầu đến khi kết thúc
Ngưỡng cổng: biến thiên từ 1 đến 99% của chiều cao toàn màn hình
Cảnh báo: hao hụt/dư thừa; DAC; chế độ: âm thanh/đèn LED

Đo lường

TOF: đỉnh/bên sườn
Đọc giá trị: đường dẫn tia; nằm ngang; chiều sâu; biên độ; giá trị vượt quá (dB) cho DAC / DGS; ERS (kích thước gương phản xạ tương đương) cho DGS; AWS 1.1 ăn (D); API 5UE
Chế độ: A-scan; B-scan (độ dày/amp)
DAC: lên đến 100 điểm, 7 đường cong; lựa chọn tiêu chuẩn: ASME; ASME III, JIS, EN1712, GB/T11345, NB/T47013.3
CSC: Hiệu chỉnh bề mặt đường cong (đường kính trong hoặc đường kính ngoài) đối với ống hoặc thanh để kiểm tra tia góc
Legs-on: để đo độ sâu của nơi khuyết tật bị che lấp, đặc biệt là khi đầu dò góc được sử dụng để kiểm tra mối hàn
Đơn vị: mm/inch/μs
Vận tốc vật chất: 1000-15000 m/s có thể điều chỉnh, cài đặt trước 30 lựa chọn
Tự động hiệu chuẩn: vận tốc vật chất/độ trễ đầu dò/góc
Dạng sóng: rỗng/đầy
Lưới: 1/2/3 (ngắn gọn/dày đặc/lớn)
Thang đo: đường dẫn/đường chân trời/độ sâu/bình thường
Kiểm tra tự động: độ phân giải tín hiệu; thặng dư độ nhạy; độ ồn; tuyến tính ngang; phạm vi động
