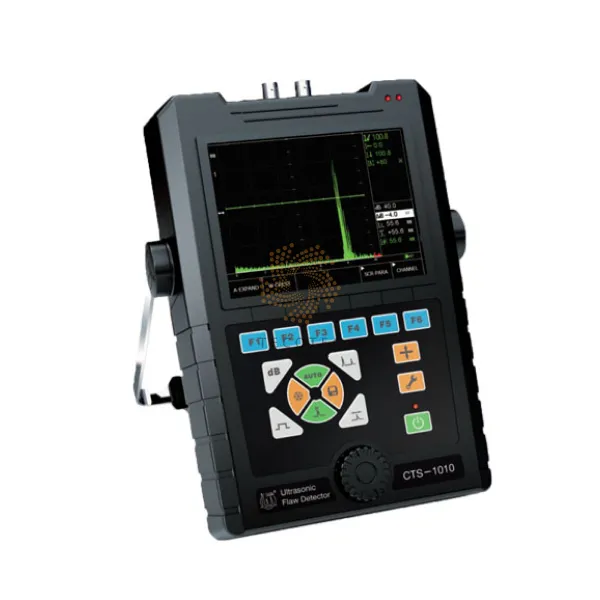

Máy dò khuyết tật cầm tay bằng siêu âm Hoyamo CTS-1010

Name: Máy dò khuyết tật cầm tay bằng siêu âm Hoyamo CTS-1010 | TECOSTORE.VN
Brand: Hoyamo
SKU: CTS-1010
Availability: InStock
Rating: 5 (1 reviews)

Hãng sản xuất: Hoyamo (Xem thêm sản phẩm của hãng)

SKU: CTS-1010

Danh mục: Thiết bị kiểm tra không phá hủy - NDT > Máy kiểm tra khuyết tật

Thẻ: CTS-1010 Hoyamo, Hoyamo

LIÊN HỆ Vui lòng liên hệ để nhận báo giá phù hợp

Yêu cầu báo giá LIÊN HỆ ĐỂ CÓ GIÁ TỐT

Thanh toán an toàn

Hỗ trợ chuyên nghiệp

Đổi trả dễ dàng

Giao hàng tận nơi

Màn hình LCD

Kiểu: TFT
Kích thước màn hình: 5.7”
Độ phân giải Pixel: 640 x 480

Kết nối

Nguồn cấp: bộ chuyển đổi
Đầu ra dữ liệu: USB
Cáp đầu dò: BNC
Lưu trữ: thẻ nhớ Micro SD

Bộ tạo xung

Kiểu xung: -ve sóng vuông điều chỉnh được
Điện áp xung (chế độ SQ): 25-250 V với 25 V mỗi bước
Độ rộng xung (chế độ SQ): 30~1000 ns
Giảm chấn: 80/400 Ω
PRF: 25~800 Hz, tự động điều chỉnh

Bộ thu nhận

Lợi suất: 0-110 dB, với 0.1/1.0/2.0/6.0 dB mỗi bước; tăng tốc độ thông minh ở mức 0.1 dB
Chế độ: P/C (pitch-catch, "kép) or P/E (pulse-echo, “đơn”)
Tiếng ồn đầu vào tương đương: 80 x 10⁻⁹ V/HZ
Sai số bộ suy hao: mỗi 12 dB ±1 dB
Băng thông:

Rộng: 0.5 - 20 MHz
Hẹp: 1.5-3 MHz

Chỉnh lưu: Cực dương/Cực âm/Toàn sóng/RF
Tuyến tính dọc: ≤3%
Tuyến tính ngang: ≤0.4%
Độ trễ đầu dò: 0~999.9 µs
Độ trễ hiển thị: -7.5~3000 µs
Dải: 0.0~10000.0 mm, điều chỉnh tối thiểu 0.1 mm mỗi bước
Loại bỏ: 0-90% không có bất kỳ vết lõm nào đạt lợi suất hoặc tuyến tính.
Độ ồn: <10% (sóng dọc, thép 250 mm)
Thặng dư độ nhạy: ≥60 dB (200 mm - sâu ϕ2)
Dải động: ≥32 dB
Độ phân giải tín hiệu: ≥36 dB (phối với đầu dò 5 MHz ϕ14)
Tỷ lệ lấy mẫu: 160 MHz

Cổng

Công cụ được kích hoạt: zoom cổng (hiển thị chi tiết dạng sóng trong cổng); tăng tự động (kéo tiếng vọng đến biên độ đã đặt, 80% theo mặc định)
Cổng đo lường: 2 cổng độc lập
Cổng bắt đầu: biến thiên trên toàn bộ phạm vi hiển thị
Độ rộng cổng: biến thiên từ cổng bắt đầu đến khi kết thúc
Ngưỡng cổng: biến thiên từ 1 đến 99% của chiều cao toàn màn hình
Cảnh báo: hao hụt/dư thừa; DAC; chế độ: âm thanh/đèn LED

Đo lường

TOF: đỉnh/bên sườn
Đọc giá trị: đường dẫn tia; bề ngang; chiều sâu; biên độ; giá trị vượt quá (dB) cho DAC / DGS; ERS (kích thước phôi xạ tương đương) cho DGS; AWS 1.1 ăn (D); API 5UE
Chế độ: A-scan; B-scan (độ dày/amp)
DAC: lên đến 100 điểm, 7 đường cong; lựa chọn tiêu chuẩn: ASME; ASME III, JIS, EN1712, GB/T11345, NB/T47013.3
CSC: Hiệu chỉnh bề mặt đường cong (đường kính trong hoặc đường kính ngoài) đối với ống hoặc thanh để kiểm tra tia góc
Legs-on: để đo độ sâu của nơi khuyết tật được vùi lấp, đặc biệt là khi đầu dò góc được sử dụng để kiểm tra mối hàn
Đơn vị: mm/inch/μs
Vận tốc đo lường: 1000-15000 m/s có thể điều chỉnh, cài đặt trước 30 lựa chọn
Tự động hiệu chuẩn: vận tốc đo lường/độ trễ đầu dò/góc
Dạng sóng: rỗng/đầy
Lưới: 1/2/3 (ngắn gọn/dày đặc/lớn)
Thang đo: đường dẫn/đường chân trời/độ sâu/bình thường
Kiểm tra tự động: độ phân giải tín hiệu; thặng dư độ nhạy; độ ồn; tuyến tính ngang; phạm vi động
