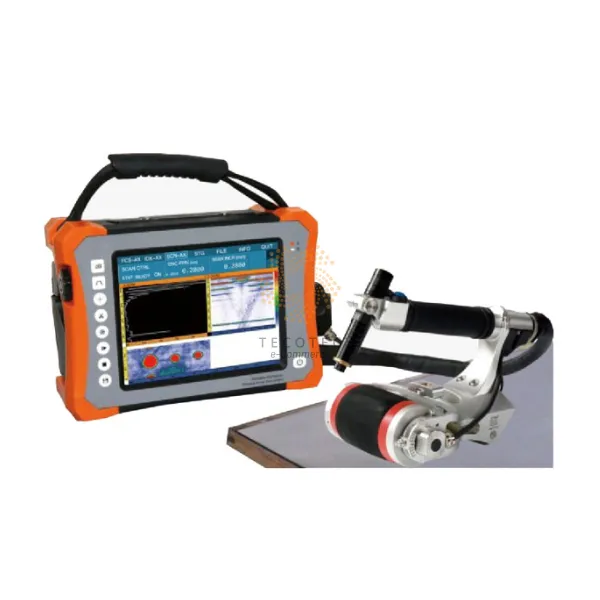

- Màn hình LCD
- Kiểu: Màn hình cảm ứng điện dung TFT
- Kích thước màn hình: 8.4”
- Độ phân giải Pixel: 800 x 600
- Kết nối
- Nguồn cấp: bộ chuyển đổi
- Cổng dữ liệu: USB 2.0 (số lượng: 2); HDMI; bộ mã hóa; LAN (Gigabit-NIC); Wifi; kiểm thử
- Cáp đầu dò:
- Siêu âm Phased Array (PAUT): I-PEX 160-pin
- Siêu âm UT: Lemo-00 (T&R; số lượng: 2 cặp)
- Bộ tạo xung
- Kiểu xung: PAUT: sóng vuông lưỡng cực; UT/TOFD: sóng vuông âm
- Điện áp xung:
- PAUT: ±45-100 V, với 5 V mỗi bước
- UT/TOFD: -75 V -250 V, với 25 V mỗi bước
- Độ rộng xung: PAUT/UT/TOFD: 20~800 ns với 5 ns mỗi bước
- Giảm chấn:
- PAUT: 50 Ω
- UT/TOFD: 80/400 Ω
- PRF:
- PAUT: 50 Hz ~ 10 kHz
- UT/TOFD: 50 Hz ~ 5 kHz
- Bộ thu nhận
- Lợi suất:
- PAUT: 0-80 dB
- UT/TOFD: 0-110 dB
- Bộ lọc:
- PAUT: 0.5-9.6 MHz; 2.5-12.9 MHz; 3.8-19 MHz
- UT/PAUT: hẹp/rộng
- Băng thông:
- PAUT: 0.5-19 MHz
- UT/TOFD: 0.5-20 MHz
- Chỉnh lưu: PAUT: FW; UT: FW/POS/NEG/RF; TOFD: RF
- Độ trễ hiển thị:
- PAUT: 1000 mm
- UT/TOFD: 2000 mm
- Dải:
- PAUT: 0.0-1000 mm (tối thiểu 11 mm)
- UT/TOFD: 0.0-2000 mm (tối thiểu 1 mm)
- Chế độ loại bỏ:
- PAUT/UT/TOFD: 0-80%
- PAUT: P/E (pulse-echo, phần tử đơn)
- UT:
- P/E (pulse-echo, phần tử đơn)
- P/C (pitch-catch, phần tử đôi)
- TOFD: P/C (pitch-catch)
- Độ phân giải tín hiệu:
- PAUT: 0.5 mm
- UT/TOFD: 0.1 mm
- Tỷ lệ lấy mẫu:
- PAUT: 125 MHz
- UT/TOFD: 200 MHz
- Độ chính xác độ trễ (PAUT): 2.5 ns
- Độ trễ Rx (PAUT): 0-40 µs
- Chế độ: P/C (pitch-catch, phần tử đôi) hoặc P/E (pulse-echo, phần tử đơn)
- Kích hoạt:
- PAUT: bộ mã hóa/dựa trên thời gian
- UT: dựa trên thời gian
- TOFD: bộ mã hóa
- Cổng
- Công cụ được kích hoạt: zoom cổng (hiển thị chi tiết dạng sóng trong cổng); tăng tự động (kéo tiếng vọng đến biên độ đã đặt, 80% theo mặc định)
- Cổng đo lường: 2 cổng độc lập
- Cổng bắt đầu: biến thiên trên toàn bộ phạm vi hiển thị
- Chiều rộng cổng: biến thiên từ cổng bắt đầu đến khi kết thúc
- Ngưỡng cổng:
- PAUT/TOFD: 0-100%
- UT: 5-95%
- Cảnh báo: hao hụt/dư thừa; DAC; chế độ: âm thanh/đèn LED
- Đo lường
- TOF: đỉnh/bên sườn
- Đọc giá trị:
- PAUT: đường đi của chùm tia; bề ngang; chiều sâu; biên độ; chùm (nối tiếp hoặc xiên); phân tích - số lượng khuyết tật (mối hàn giáp mép); X, Y (vị trí) x1, x2, △(độ dài); y1, y2, △(chiều cao)
- UT: đường đi của chùm tia; bề ngang; chiều sâu; biên độ; giá trị vượt ngưỡng (dB) đối với DAC / DGS; ERS (kích thước phôi xạ tương đương) cho DGS
- TOFD: độ dài quét; bắt đầu; phân tích cuối - X (vị trí), L (chiều dài), D (chiều sâu), H (chiều cao)
- Số lượng trục quét (PAUT): tối đa 128
- Mặt nghiêng (PAUT): L-scan: -89° +89°; S-scan: -89° +89°
- Cấu hình kênh: PAUT: 16:64; UT: 2, TOFD: 2
- Legs-on (UT): để đo độ sâu của nơi khuyết tật bị che lấp, đặc biệt là trong khi đầu dò góc được sử dụng để kiểm tra mối hàn
- Đơn vị: PAUT/UT: mm; TOFD: mm/µs
- Vận tốc đo vật chất: 1000-15000 m/s có thể điều chỉnh, cài đặt trước 30 lựa chọn
- Tự động hiệu chuẩn:
- PAUT: vận tốc/độ trễ/góc/ACG/TCG/mã hóa
- UT: vận tốc/độ trễ/góc
- TOFD: góc chia/độ trễ/giá trị X/PCS/sóng
- Chế độ: PAUT: A+L/S/C, UT: A; TOFD: A+D
- Tiêu chuẩn
- CSEI: cấp B
- Chống nước, bụi và sốc: IP54
- Điều kiện sử dụng:
- Ngôn ngữ: Tiếng Anh
- Kích thước (D x R x C): 284 mm x 202 mm x 95 mm
- Nguồn: AC "phổ thông" (100-240 V, 50-60 Hz), DC 12 V, 26 W
- Trọng lượng: 3.5 kg (kèm 1 pin)
- Nhiệt độ: làm việc: -20~50° C; bảo quản: -20~60° C
- Thông tin khác
- Thời lượng pin: ≥ 6 tiếng
- Bộ nhớ:
- Bên trong: 1G RAM+4GB Flash; thẻ nhớ SD (tối đa 32G)
- Bên ngoài: cổng USB
