Mã sản phẩm:

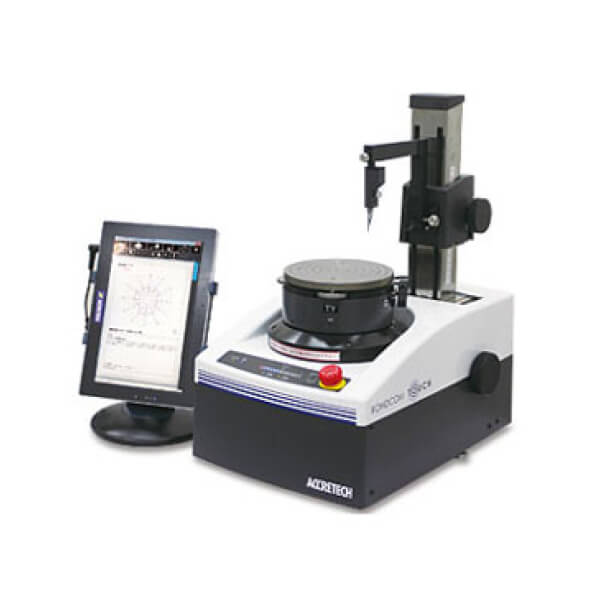

RONDCOM TOUCH
Hãng sản xuất:
Danh mục:
Ngành ứng dụng:
Đang cập nhật...
| Loại | RONDCOM TOUCH | ||
| Hệ thống đo | Thủ công | ||
| Dải đo | Đường kính đo tối đa | ϕ150 mm | |
| Phạm vi nguồn cấp dữ liệu bên phải/trái (trục X) | ±80 mm (thủ công) | ||
| Phạm vi nguồn cấp dữ liệu lên/xuống (trục Z) | 162 mm (thủ công) | ||
| Đường kính tải tối đa | ϕ240 mm | ||
| Chiều cao đo tối đa | 160 mm | ||
| Độ chính xác khi quay | Hướng xuyên tâm JIS B 7451-1997 | (0.04 + 6 h/10000) μm (H: Chiều cao đo được bằng mm) | |
| Hướng trục | (0.04 + 6 R/10000) μm (R: Bán kính đo được bằng mm) | ||
| Tốc độ đo | Tốc độ quay (trục θ) | Cố định 6/phút | |
| Bàn xoay | Đường kính bên ngoài bàn | ϕ148 mm | |
| Phạm vi điều chỉnh của căn giữa / nghiêng | ±2 mm/±1° với cấu trúc điểm cố định | ||
| Tải | 15 kg | ||
| Bộ cảm biến | Phạm di dò | ±400 μm | |
| Lực đo | 30 đến 100 mN (biến vô cấp) | ||
| Hình dạng đầu đo | ϕ1.6 mm đầu bi cacbua, dài: 53 mm | ||
| Chiều dài đầu đo | 17 mm | ||
| Bộ xử lý dữ liệu | Máy tính bảng | ||
| OS | Windows | ||
| Chức năng giao tiếp Co | Không dây | Bluetooth | |
| Có dây | USB 2.0 | ||
| Thiết bị hiển thị | Màn hình màu LCD 10.1" TFT với bảng điều khiển cảm ứng | ||
| Giao diện | USB 2.0 x 2 | ||
| Phần mềm phân tích tích hợp | Phiên bản máy tính bảng ACCTee | ||
| Kiểu lọc | Bộ lọc kỹ thuật số | Gaussian/2RC/Spline/Robust (Spline) | |
| Giá trị cut-off | Hướng quay (trục ϕ) | Thông thấp | 15, 50, 150, 500 đỉnh/vòng quay có thể đặt bất kỳ giá trị nào trong khoảng từ 15 đến 500 đỉnh/vòng quay |
| Thông dải | 15 đến 150, 15 đến 500 đỉnh/vòng quay | ||
| Hiển thị độ phóng đại | ±400 μm | ||
| Đánh giá sai số biên dạng | MZC (phương pháp vòng tròn vùng tối thiểu), LSC (phương pháp vòng tròn bình phương nhỏ nhất), MIC (phương pháp vòng tròn nội tiếp tối đa), MCC (phương pháp vòng tròn ngoại tiếp tối thiểu), N.C. (không bù) | ||
| Dụng cụ đo | Hướng quay | Độ tròn, độ phẳng, độ song song, độ đồng tâm, độ đồng trục, độ vuông, độ dày thay đổi, độ cạn | |
| Chức năng xử lý phân tích | Chức năng khía (mức, góc, con trỏ), hiển thị đồ thị đặc tính cấu hình (đường cong vùng chịu lực, chức năng phân phối biên độ, phổ công suất) Phân tích bánh răng | ||
| Chức năng đặc biệt | Chức năng hỗ trợ căn chỉnh, chức năng phán đoán lỗi, chức năng bảo mật | ||
| Hệ thống ghi | Có thể lựa chọn máy in màu hoặc laze | ||
| Khác | Nguồn cấp (Điện áp được chỉ định), tần số | AC 100 đến 240 V ±10%, 50/60 Hz | |
| Tiêu thụ điện | Tối đa 500 VA (máy tính bảng, trừ máy in) | ||
| Nguồn cấp khí | Áp suất cung cấp | 0.35 đến 0.7 MPa | |
| Áp suất làm việc | 0.25 MPa | ||
| Lượng tiêu thụ không khí | 30 NL/phút | ||
| Cung cấp không khí kết nối ống với thiết bị chính | Khớp ống một chạm cho lỗ đường kính ngoài ϕ8 mm | ||
| Vị trí cung cấp | Phần đo bề mặt phía sau | ||

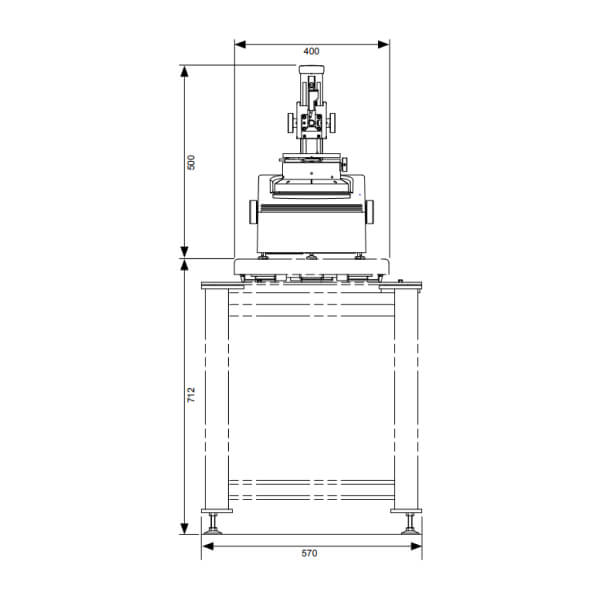

| Thiết bị đo | Tiêu chuẩn | 320 (R) x 410 (S) x 500 (C) mm | |
| Cao cấp | Khoảng 26 kg | ||
| Máy tính bảng | Tiêu chuẩn | 183 (R) x 15.8 (S) x 263 (C) mm | |
| Cao cấp | Khoảng 1 kg | ||
