Mô tả
Trang chủ / Thiết bị đo cơ khí chính xác / Máy đo độ tròn / Máy đo độ tròn, độ trụ RONDCOM NEX Rs DX/SD
Liên hệ
Mã sản phẩm:
RONDCOM NEX Rs DX/SD
Hãng sản xuất:
Danh mục:
Ngành ứng dụng:
Đang cập nhật...
| Loại | RONDCOM NEX Rs | |||||
| DX | SD | |||||
| 11 | 12 | 11 | 12 | |||
| Hệ thống đo | CNC và thủ công | |||||
| Dải đo | Đường kính đo tối đa | OD: ϕ300 mm, ID: ϕ360 mm | ||||
| Phạm vi bên phải/trái (trục R) | 180 mm | |||||
| Phạm vi lên/xuống (trục Z) | 300 mm | 500 mm | 300 mm | 500 mm | ||
| Đường kính tải tối đa | ϕ580 mm | |||||
| Chiều cao đo tối đa | 300 mm | 500 mm | 300 mm | 500 mm | ||
| Chiều sâu đo tối đa (chiều cao cổ họng) | 150 mm (giới hạn bởi kích thước của đường kính đo và sự kết hợp của máy dò và đầu đo) | |||||
| Độ chính xác khi quay | Hướng xuyên tâm JIS B 7451-1997 | (0.02 + 3.2H/10000) μm (H: Chiều cao từ mặt bàn đến điểm đo bằng mm) | ||||
| Hướng trục JIS B 7451-1997 | (0.02 + 3.2R/10000) μm (R: khoảng cách từ tâm bàn đến điểm đo tính bằng mm) | |||||
| Độ chính xác độ thẳng | Hướng lên/xuống (trục Z) | Phạm vi hẹp | 0.10 μm/100 mm | |||
| Phạm vi rộng | 0.15 μm/300 mm | 0.23 μm/500 mm | 0.15 μm/300 mm | 0.23 μm/500 mm | ||
| Hướng xuyên tâm (trục R) | 0.7 μm/180 mm | |||||
| Độ chính xác song song | Hướng lên/xuống (trục Z) | 0.7 μm/300 mm | 1.0 μm/500 mm | 0.7 μm/300 mm | 1.0 μm/500 mm | |
| Hướng xuyên tâm (trục R) | 1.0 μm/150 mm | |||||
| Tốc độ đo | Tốc độ quay (trục θ) | 1 đến 10/phút (Lúc di chuyển: tối đa 20 mm/s) 0.01 đến 1/phút (đo độ nhám) | ||||
| Ở chế độ tự động căn giữa / nghiêng | 2, 4, 6, 10, 20/phút | |||||
| Tốc độ lên/xuống (trục Z) | 0.5 đến 10/phút (Lúc di chuyển: tối đa 60 mm/s) 0.1 đến 1.5/phút (đo độ nhám) | |||||
| Tốc độ hướng xuyên tâm (trục R) | 0.5 đến 10/phút (Lúc di chuyển: tối đa 25 mm/s) 0.1 đến 1.5/phút (đo độ nhám) | |||||
| Độ chính xác tự động dừng | Trục Z/trục R | ±5 μm | ||||
| Bàn xoay | Đường kính bên ngoài bàn | ϕ235 mm | ||||
| Phạm vi điều chỉnh của căn giữa / nghiêng | ±5 mm/±1° | |||||
| Tải | 30 kg | |||||
| Bộ cảm biến | Lực đo | 30 đến 100 mN (Biến vô cấp) | ||||
| Hình dạng đầu đo | ϕ1.6 mm đầu bi cacbua, dài 53 mm | |||||
| Số lần lấy mẫu | 14400 điểm/vòng quay | |||||
| Kiểu lọc | Bộ lọc kỹ thuật số | Gaussian/2RC/Spline/Robust (Spline) | ||||
| Dải đo | ±1000 μm, ±200 μm | |||||
| Giá trị cut-off | Hướng quay (trục ϕ) | Thông thấp | 15, 50, 150, 500, 1500 đỉnh/vòng quay có thể đặt bất kỳ giá trị nào trong khoảng từ 15 đến 1500 đỉnh/vòng quay | |||
| Thông dải | 1 đến 1500 đỉnh/vòng quay | |||||
| Hướng tuyến tính (trục Z) | Thông thấp | 0.025, 0.08, 0.25, 0.8, 2.5, 8 mm (giá trị bất kỳ theo đơn vị 0.0001 mm) | ||||
| Đánh giá sai số biên dạng | MZC (phương pháp vòng tròn vùng tối thiểu), LSC (phương pháp vòng tròn bình phương nhỏ nhất), MIC (phương pháp vòng tròn nội tiếp tối đa), MCC (phương pháp vòng tròn ngoại tiếp tối thiểu), N.C. (không bù), MULTI (nhiều cài đặt) | |||||
| Dụng cụ đo | Hướng quay | Độ tròn, độ phẳng, độ phẳng (hợp chất), độ song song, độ đồng tâm, độ đồng trục, độ lệch đường kính, độ vuông góc, độ dày thay đổi, độ cạn, số đo bán kính, hình tròn một phần | ||||
| Hướng tuyến tính | Độ thẳng (Z), độ thẳng (R), tỷ lệ côn, hình trụ, độ vuông, độ song song, độ lệch đường kính, độ thẳng trục | |||||
| Chức năng xử lý phân tích | Chức năng khía (mức, góc, con trỏ), sự kết hợp của các phương pháp đánh giá độ tròn, đối chiếu giá trị danh nghĩa, hiển thị biên dạng 3D hình trụ (vẽ đường, tô bóng, đường đồng mức), hiển thị thời gian thực, hiển thị đồ thị đặc trưng (đường cong vùng chịu lực, phân bố biên độ chức năng, phổ công suất), chức năng đo tự động CNC, chức năng điều chỉnh tâm / nghiêng tự động | |||||
| Chức năng đặc biệt | Hệ thống giá đỡ máy dò kiểu bù đắp 100 (thiết bị tiêu chuẩn) Hệ thống giá đỡ máy dò kiểu bù đắp 200/300 (thiết bị tiêu chuẩn) | |||||
| Màn hình (màn hình màu) | 17” (LCD) | |||||
| Hiển thị | Điều kiện đo, thông số đo, nhận xét, điều kiện đầu ra của máy in, đồ họa hồ sơ (kế hoạch mở rộng, kế hoạch 3D), thông báo lỗi,.. | |||||
| Hệ thống ghi | Máy in màu | |||||
| Khác | Nguồn cấp (Điện áp được chỉ định), tần số | AC 100 đến 240 V ±10%, 50/60 Hz (yêu cầu tiếp đất) | ||||
| Tiêu thụ điện | Tối đa 460 VA (trừ máy in) | |||||
| Nguồn cấp khí | Áp suất cung cấp | 0.35 đến 0.7 MPa | ||||
| Áp suất làm việc | 0.3 MPa | |||||
| Lượng tiêu thụ không khí | 30 NL/phút | |||||
| Cung cấp không khí kết nối ống với thiết bị chính | Khớp ống một chạm cho lỗ đường kính ngoài ϕ8 mm | |||||

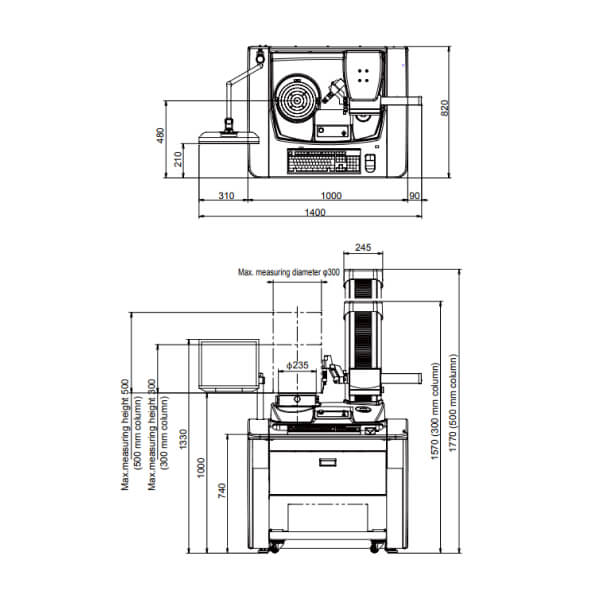

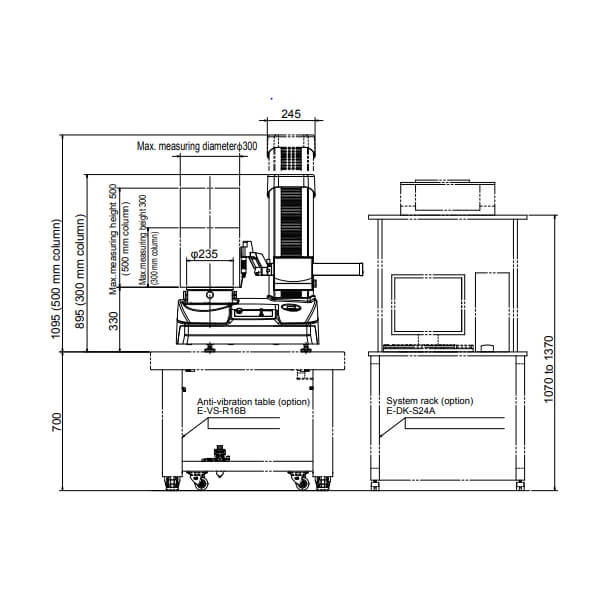

| Kích thước cài đặt (R x S x C) mm | 1400 x 820 x 1570 | 1400 x 820 x 1770 | 720 x 580 x 895 | 720 x 580 x 1095 | ||
| Trọng lượng (ngoại trừ các tùy chọn) | 330 kg | 340 kg | 180 kg | 190 kg | ||
