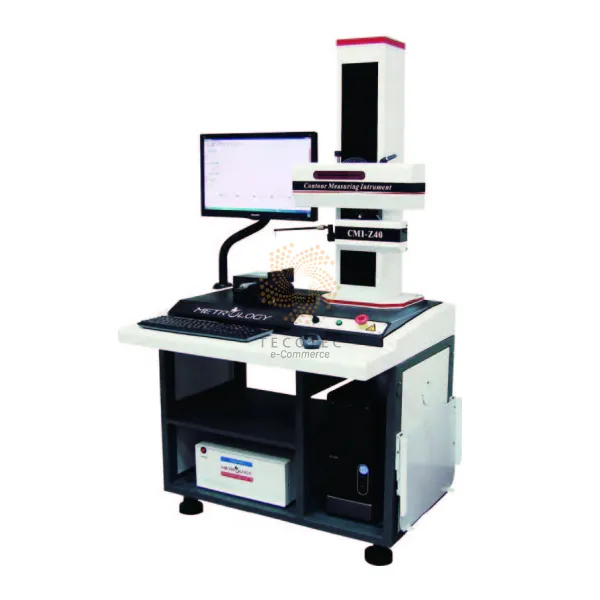

Máy đo biên dạng Metrology CMI-Z40
CHỨC NĂNG ĐO
- Kích thước: khoảng cách ngang, khoảng cách dọc, khoảng cách tuyến tính, bán kính và đường kính
- Góc: góc ngang và góc dọc, góc
- Dung sai vị trí: độ song song và độ vuông góc
- Dung sai hình dạng: độ thẳng, hình chóp, hình cung tròn
- Hệ phụ: điểm phụ, dòng phụ, vòng tròn phụ
THÔNG SỐ KỸ THUẬT
| Dải đo | Trục X | 120 mm |
| Trục Z1 | 40 mm | |
| Trục Z | 420 mm | |
| Độ chính xác | Độ thẳng | 0.5µm/100 mm |
| Trục X | ±(1.5+0.025L)µm | |
| Trục Z1 | ±(0.8+|0.15H|)µm | |
| Cung | ±(1.5+R/12)µm | |
| Góc | ±1′ | |
| Phương pháp dò | Trục X | Đầu dò điện tử 0.2µm |
| Trục Z1 | Đầu dò điện tử 0.0Sµm | |
| Tốc độ truyền động | Trục X | 0.05-15 mm/giây |
| Trục Z | 0.2-15 mm/giây | |
| Trục Z1 | 0.1 • 0.2 • 0.5 • 1 mm/s | |
| Phương thức truyền động | Trục X | Bằng điện (Động cơ bước cực êm và trượt tuyến tính) |
| Trục Z | ||
| Trọn bộ giao hàng | Máy chính, Máy tính kèn phần mềm, Đầu đo, Bàn điều chỉnh ba chiều, Ê tô phẳng chính xác | |
