Kính hiển vi đo lường MarVision MM 420 CNC 4247708

Kính hiển vi đo lường MarVision MM 420 CNC 4247708 - Ảnh 2

Kính hiển vi đo lường MarVision MM 420 CNC 4247708 - Ảnh 3

Kính hiển vi đo lường MarVision MM 420 CNC 4247708

Name: Kính hiển vi đo lường MarVision MM 420 CNC 4247708 | TECOSTORE.VN
Brand: Mahr
SKU: 4247708
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: 4247708 Danh mục: Kính hiển vi - Microscope, Thiết bị kiểm tra không phá hủy - NDT Thẻ: 4247708 Mahr, Mahr Thương hiệu: Mahr

Mô tả

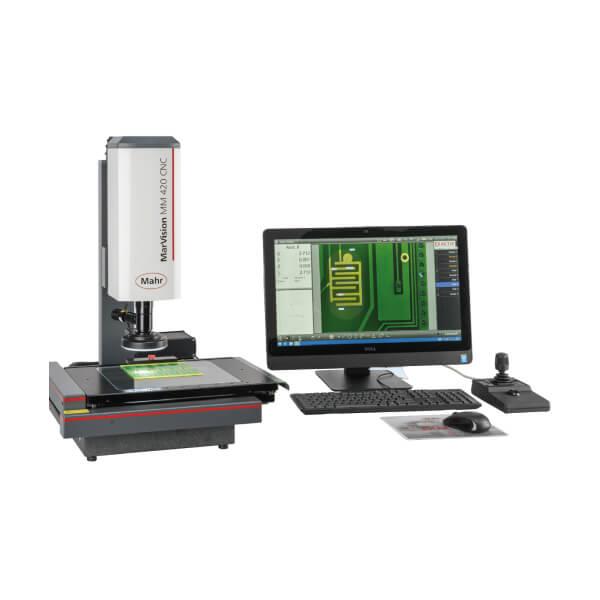

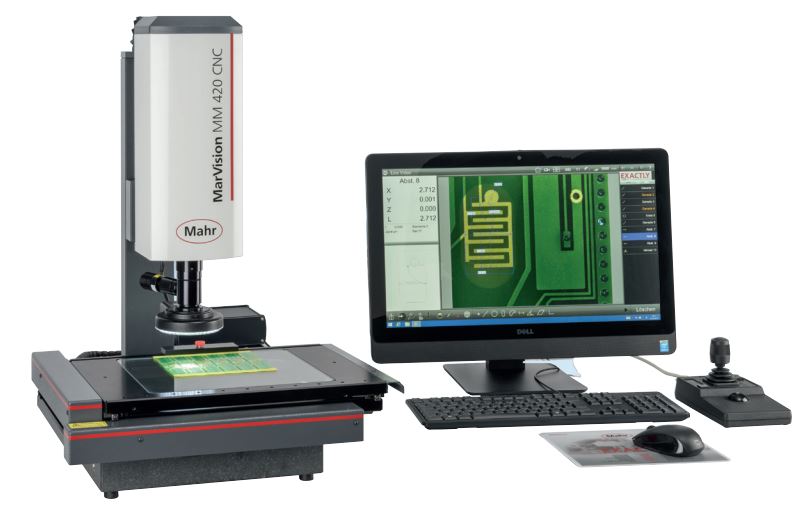

Kính hiển vi đo lường MarVision MM 420 CNC

Ứng dụng:

Đo lường hoặc xác định các yếu tố hình học (điểm, đường thẳng, đường tròn, khoảng cách, điểm giao nhau, v.v.) bằng cách phát hiện tự động, ví dụ: trên các linh kiện được đục lỗ và uốn cong, linh kiện nhựa và bảng mạch.

Thông số kỹ thuật

Mã đặt hàng		4247708
Dải đo X/Y	mm	400 / 250
Hành trình trục Z	mm	200
Kích thước của bàn đế	mm	600 x 480 x 200
Tải trọng tối đa	kg	20
Hệ thống đo lường		tích hợp thang đo tăng dần
Hệ thống đo lường – độ phân giải	mm	0.001
Hệ thống đo lường – E1 X/Y	µm	3.9 + (L100)
Hệ thống đo lường – E2 XY	µm	4.9 + (L/100)
Độ phóng đại		35 – 225x
Chiều cao tối đa mẫu thử	mm	200
Chiều cao tối đa mẫu thử / 0.5-fold	mm	110
Chiều cao tối đa mẫu thử với cáp đồng trục	mm	200
Chiều cao tối đa mẫu thử với cáp đồng trục. / 0.5-fold	mm	110
Chiếu sáng		Đèn LED trước và sau, có thể điều chỉnh được
Nguồn điện:		110 V / 60 Hz

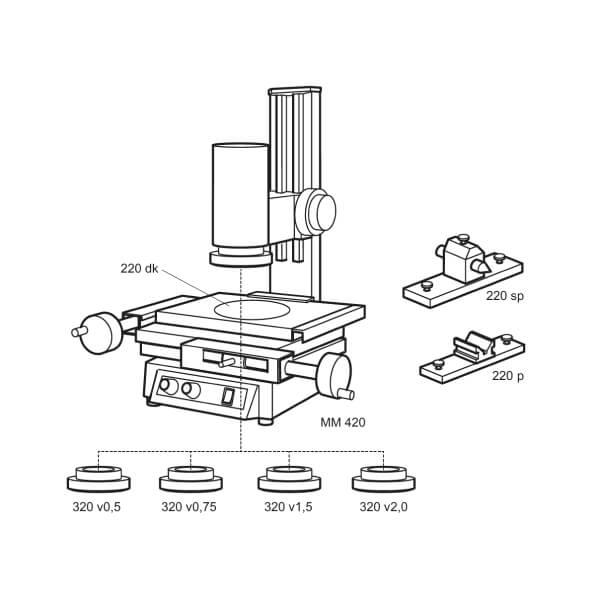

Phụ kiện

Mã đặt hàng	Tên sản phẩm	Loại sản phẩm
4246114	Tích hợp tệp DXF tùy chọn cho phần mềm M3
4247027	Bộ chuyển đổi TV tùy chọn, 0,67x (thay vì 1,0x)	320 tv0,67
4247050	Tùy chọn ánh sáng truyền qua LED trung tâm để đo các bộ phận quay đối xứng	200 ld
4245302	Tùy chọn đèn LED đồng trục dành cho ống kính thu phóng	320 kac
4247020	Thấu kính phụ 0.5x (chỉ dành cho vật kính Navitar)	320 v0,5
4247021	Thấu kính phụ 0.75x (chỉ dành cho vật kính Navitar)	320 v0,75
4247022	Thấu kính phụ 1.5x (chỉ dành cho vật kính Navitar)	320 v1,5
4247023	Thấu kính phụ 2.0x (chỉ dành cho vật kính Navitar)	320 v2

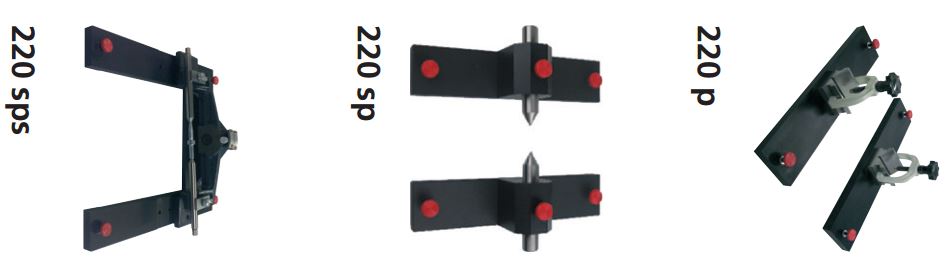

4246801	Lăng kính, Cặp dây dẫn, có đường kính 5- 55 mm (bàn đo 100×100 mm, 200×100 mm)	220 p
4246831	Lăng kính, Cặp dây dẫn, có đường kính 5- 55 mm (bàn đo 250×170 mm)	220 p
4246802	Giá đỡ trung tâm, Cặp dây dẫn, chiều cao tâm 40 mm (bàn đo 100×100 mm, 200×100 mm)	220 sp
4246833	Giá đỡ trung tâm, Cặp dây dẫn, chiều cao tâm 40 mm (bàn đo 250×170 mm)	220 sp
4246806	Giá đỡ trung tâm, chốt, cặp dây dẫn, chiều cao tâm 50 mm, khoảng cách giữa các tâm 130 mm (bàn đo 200 x 100 mm)	220 sps
4246807	Giá đỡ trung tâm, chốt, cặp dây dẫn, chiều cao tâm 50 mm, khoảng cách giữa các tâm 130 mm (bàn đo 250 x 170 mm)	220 sps
4246920	Tấm kính xoay, D = 100 mm (bàn đo 200 x 100 mm)	200 dk
4246921	Tấm kính xoay, D = 100 mm (bàn đo 250 x 170 mm)	200 dg
4246821	Nút vặn 90° MM 220 / MM 3200	220 as90
4246901	Tiêu chuẩn hiệu chuẩn cho vòng tròn, có chứng chỉ hiệu chuẩn	320 nkz
4246071	Nắp bảo vệ cho bàn đo 100×100 and 200×100 mm
4246072	Nắp bảo vệ cho bàn đo 250×170 mm

Kính hiển vi đo lường

Điều khiển CNC 3 trục với động cơ servo và cần điều khiển
Chuyển động trục và điều chỉnh tốc độ được điều khiển thông qua cần điều khiển
Máy ảnh màu tích hợp
Ống kính zoom cơ học và có động cơ
Đèn vòng LED: 1 vòng và chia 4 phần, có thể chuyển đổi và điều chỉnh độ sáng riêng lẻ
Ánh sáng đèn LED: có thể điều chỉnh độ sáng
Chân đế đá granit rắn
Bàn đế XY bằng thép chắc chắn, được gắn chính xác
Hệ thống đo quang học gia tăng độ chính xác và độ tin cậy vượt trội
Con trỏ laser để tìm vị trí
Điều khiển và màn hình với phần mềm M3 và màn hình PC cảm ứng
Màn hình 23” với bàn phím và chuột
Hệ điều hành Windows 10 Pro, có thể cài đặt thêm phần mềm
Thao tác qua màn hình cảm ứng đa điểm hoặc bằng chuột/bàn phím
Màn hình video lớn
Tham khảo/đánh giá thực tế với dung sai
Bản ghi cho kết quả có logo công ty
Hiển thị đồ họa với ghi kích thước
Tự động phát hiện các gờ, ngay cả trên các phần có độ tương phản thấp
Khâu
Số liệu thống kê
