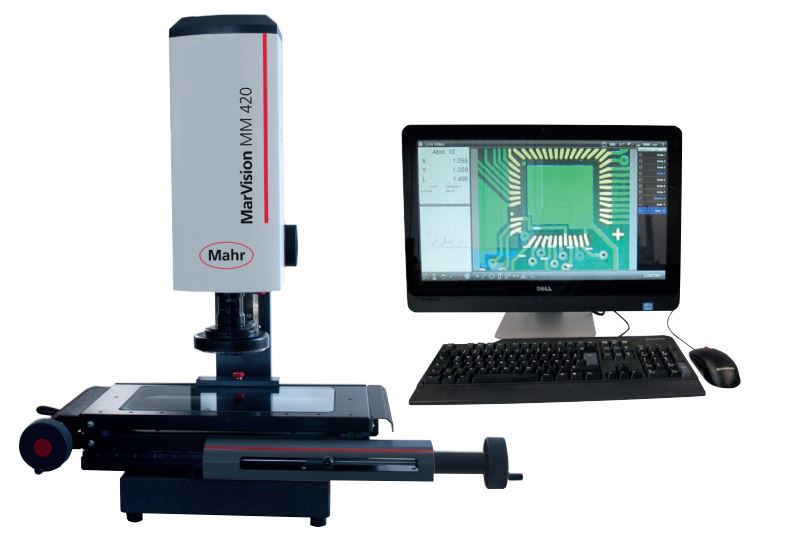

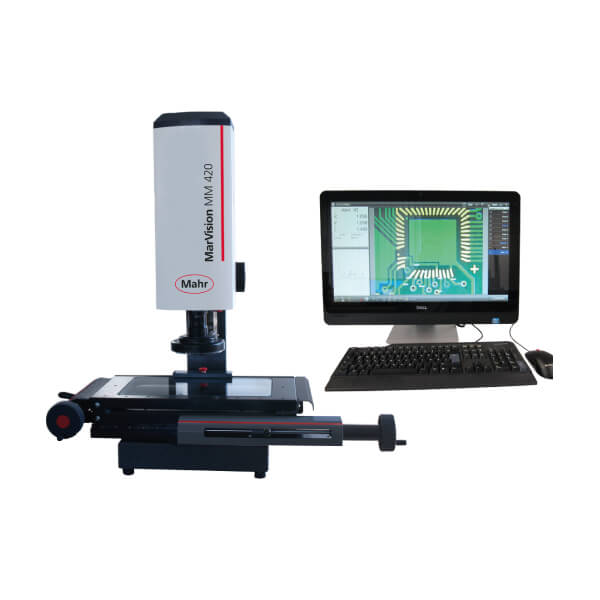

Kính hiển vi đo lường MarVision MM 420
Ứng dụng:
- Đo lường hoặc xác định các yếu tố hình học (điểm, đường thẳng, đường tròn, khoảng cách, điểm giao nhau, v.v.) bằng cách phát hiện tự động, ví dụ: trên các linh kiện được đục lỗ và uốn cong, linh kiện nhựa và bảng mạch.
Thông số kỹ thuật
| Mã đặt hàng | 4247600 | 4247605 | 4247601 | 4247606 | 4247602 | 4247607 | 4247603 | 4247608 | |
|---|---|---|---|---|---|---|---|---|---|
| Loại sản phẩm | MM 420 | ||||||||
| Dải đo X/Y | mm | 100 / 100 | 200 / 100 | 250 / 170 | 400 / 250 | ||||
| Kích thước của bàn đế | mm | 270 x 210 | 370 x 210 | 420 x 280 | 600 x 480 | ||||
| Khối lượng tối đa bàn đế có thể tải | kg | 20 | |||||||
| Hệ thống đo lường | tích hợp thang đo tăng dần | ||||||||
| Hệ thống đo lường – độ phân giải | mm | 0,001 | |||||||
| Hệ thống đo lường – E1 X/Y | µm | 1,9 + (L/100) | 3,9 + (L/100) | ||||||
| Hệ thống đo lường – E2 XY | µm | 2,9 + (L/100) | 4,9 + (L/100) | ||||||
| Độ phóng đại | 35 – 225x | ||||||||
| Chiều cao tối đa mẫu thử | mm | 115 | 290 | ||||||
| Chiều cao tối đa mẫu thử / 0.5-fold | mm | 20 | 200 | ||||||
| Chiều cao tối đa mẫu thử với cáp đồng trục | mm | 115 | 260 | ||||||
| cụm mở rộng trục Z 200 mm | mm | 315 | |||||||
| Cụm mở rộng trục Z 200 mm / 0.5-fold | mm | 220 | |||||||
| Bố trí đèn | Bố trí đèn LED trước và sau, có thể điều chỉnh được | ||||||||
| Nguồn điện: | 230 V / 50 Hz | 110 V / 60 Hz | 230 V / 50 Hz | 110 V / 60 Hz | 230 V / 50 Hz | 110 V / 60 Hz | 230 V / 50 Hz | 110 V / 60 Hz | |
| H x W x D | mm | 700 x 480 x 430 | 700 x 650 x 550 | 700 x 700 x 600 | 800 x 1000 x 900 | ||||
Phụ kiện
| Mã đặt hàng | Tên sản phẩm | Loại sản phẩm |
|---|---|---|
| 4246114 | Tích hợp tệp DXF tùy chọn cho phần mềm M3 | |
| 4247028 | Navitar tùy chọn zoom 6.5: 1, có động cơ | 320 zmo |
| 4247027 | Bộ chuyển đổi TV tùy chọn, 0,67x (thay vì 1,0x) | 320 tv0,67 |
| 4247050 | Ánh sáng truyền qua LED viễn tâm tùy chọn để đo các bộ phận quay đối xứng | 200 ld |
| 4245300 | Tùy chọn đèn LED đồng trục dành cho ống kính thu phóng | 320 kaz |
| 4246050 | Trục Z tùy chọn với hệ thống đo lường | 320 zm |
| 4246051 | Trục Z tùy chọn, cụm mở rộng 200 mm | 320 Zv |
| 4246052 | Trục Z tùy chọn,cụm mở rộng 200 mm, bao gồm cả hệ thống đo | 320 zvm |

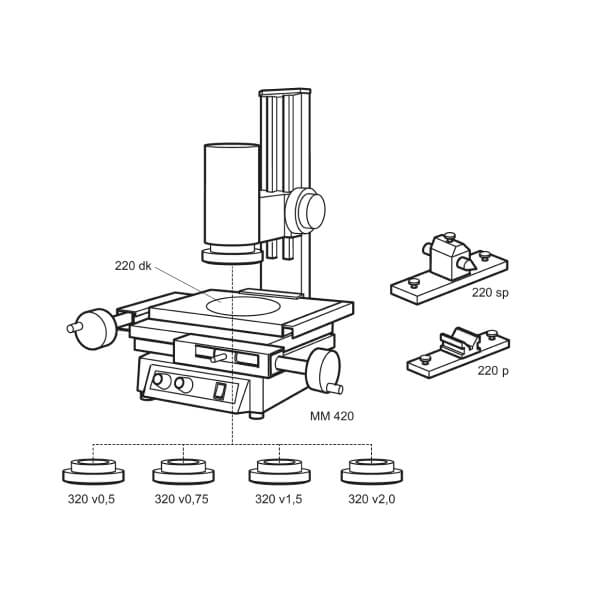

| 4247020 | Thấu kính phụ 0.5x (chỉ dành cho vật kính Navitar) | 320 v0,5 |
| 4247021 | Thấu kính phụ 0.75x (chỉ dành cho vật kính Navitar) | 320 v0,75 |
| 4247022 | Thấu kính phụ 1.5x (chỉ dành cho vật kính Navitar) | 320 v1,5 |
| 4247023 | Thấu kính phụ 2.0x (chỉ dành cho vật kính Navitar) | 320 v2 |

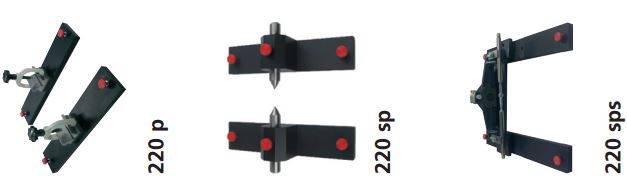

| 4246801 | Lăng kính, Cặp dây dẫn, có đường kính 5- 55 mm (bàn đo 100×100 mm, 200×100 mm) | 220 p |
| 4246831 | Lăng kính, Cặp dây dẫn, có đường kính 5- 55 mm (bàn đo 250×170 mm) | 220 p |
| 4246832 | Lăng kính, Cặp dây dẫn, có đường kính 5- 55 mm (bàn đo 400×250 mm) | 220 p |
| 4246802 | Giá đỡ trung tâm, Cặp dây dẫn, chiều cao tâm 40 mm (bàn đo 100×100 mm, 200×100 mm) | 220 sp |
| 4246833 | Giá đỡ trung tâm, Cặp dây dẫn, chiều cao tâm 40 mm (bàn đo 250×170 mm) | 220 sp |
| 4246834 | Giá đỡ trung tâm, Cặp dây dẫn, chiều cao tâm 40 mm (bàn đo 400×250 mm) | 220 sp |
| 4246806 | Giá đỡ trung tâm, chốt, cặp dây dẫn, chiều cao tâm 50 mm, khoảng cách giữa các tâm 130 mm (bàn đo 200 x 100 mm) | 220 sps |
| 4246807 | Giá đỡ trung tâm, chốt, cặp dây dẫn, chiều cao tâm 50 mm, khoảng cách giữa các tâm 130 mm (bàn đo 250 x 170 mm) | 220 sps |
| 4246808 | Giá đỡ trung tâm, chốt, cặp dây dẫn, chiều cao tâm 50 mm, khoảng cách giữa các tâm 130 mm (bàn đo 400 x 250 mm) | 220 sps |
| 4246920 | Tấm kính xoay, D = 100 mm (bàn đo 200 x 100 mm) | 200 dk |
| 4246921 | Tấm kính xoay, D = 100 mm (bàn đo 250 x 170 mm) | 200 dg |
| 4246821 | Nút van 90° MM 220 / MM 320 | 220 as90 |
| 4246901 | Tiêu chuẩn hiệu chuẩn cho vòng tròn, có chứng chỉ hiệu chuẩn | 320 nkz |
| 4246071 | Nắp bảo vệ cho bàn đo 100×100 and 200×100 mm | |
| 4246072 | Nắp bảo vệ cho bàn đo 250×170 mm | |
| 4246073 | Nắp bảo vệ cho bàn đo 400×250 mm |
Kính hiển vi đo lường
- Máy ảnh màu tích hợp
- Ống kính thu phóng, động cơ tùy chọn
- Đèn vòng LED: 1 vòng và chia 4 phần, có thể chuyển đổi và điều chỉnh độ sáng riêng lẻ
- Ánh sáng đèn LED: có thể điều chỉnh độ sáng
- Chân đế đá granit rắn
- Bàn đế XY bằng thép chắc chắn, được gắn chính xác
- Điều chỉnh nhanh chóng và dễ dàng tất cả các trục
- Hệ thống đo quang học gia tăng độ chính xác và độ tin cậy vượt trội
- Con trỏ laser để tìm vị trí
- Điều khiển và màn hình với phần mềm M3 và màn hình PC cảm ứng
- Màn hình 23'' với bàn phím và chuột
- Hệ điều hành Windows 10 Pro, có thể cài đặt thêm phần mềm
- Thao tác qua màn hình cảm ứng đa điểm hoặc bằng chuột/bàn phím
- Màn hình video lớn
- Tham khảo/đánh giá thực tế với dung sai
- Bản ghi cho kết quả có logo công ty
- Hiển thị đồ họa với ghi kích thước
- Tự động phát hiện các gờ, ngay cả trên các phần có độ tương phản thấp
- Khâu
- Số liệu thống kê
- Trọn bộ bao gồm: Phần mềm M3 với màn hình máy tính cảm ứng, thanh dừng tiêu chuẩn 220 as, Hướng dẫn sử dụng, Chứng chỉ hiệu chuẩn
