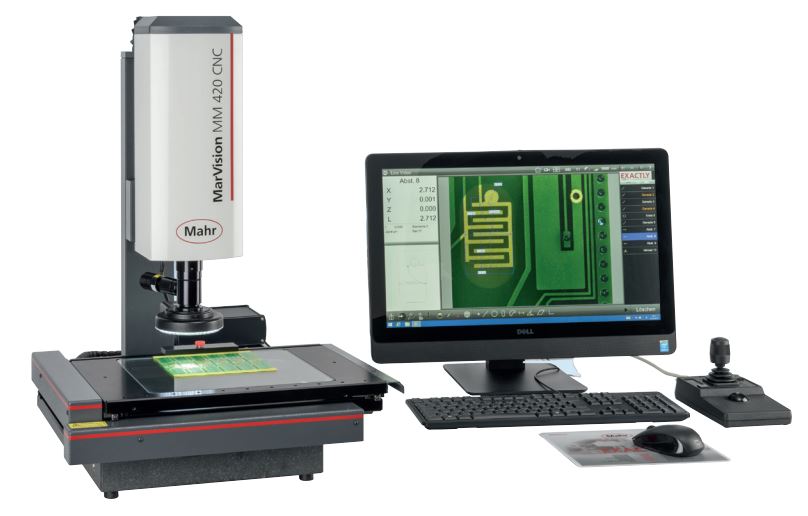

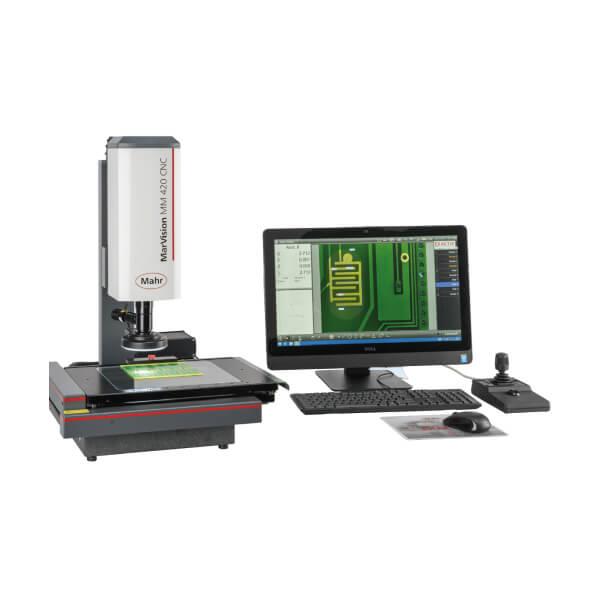

Kính hiển vi đo lường MarVision MM 420 CNC
Ứng dụng:
- Đo lường hoặc xác định các yếu tố hình học (điểm, đường thẳng, đường tròn, khoảng cách, điểm giao nhau, v.v.) bằng cách phát hiện tự động, ví dụ: trên các linh kiện được đục lỗ và uốn cong, linh kiện nhựa và bảng mạch.
Thông số kỹ thuật
| Mã đặt hàng | 4247703 | ||||
|---|---|---|---|---|---|
| Loại sản phẩm | MM 420 CNC | ||||
| Dải đo X/Y | mm | 400 / 250 | |||
| Hành trình trục Z | mm | 200 | |||
| Kích thước của bàn đế | mm | 600 x 480 x 200 | |||
| Tải trọng tối đa | kg | 20 | |||
| Hệ thống đo lường | tích hợp thang đo tăng dần | ||||
| Hệ thống đo lường – độ phân giải | mm | 0.001 | |||
| Hệ thống đo lường – E1 X/Y | µm | 3.9 + (L100) | |||
| Hệ thống đo lường – E2 XY | µm | 4.9 + (L/100) | |||
| Độ phóng đại | 35 – 225x | ||||
| Chiều cao tối đa mẫu thử | mm | 200 | |||
| Chiều cao tối đa mẫu thử / 0.5-fold | mm | 110 | |||
| Chiều cao tối đa mẫu thử với cáp đồng trục | mm | 200 | |||
| Chiều cao tối đa mẫu thử với cáp đồng trục. / 0.5-fold | mm | 110 | |||
| Chiếu sáng | Đèn LED trước và sau, có thể điều chỉnh được | ||||
| Nguồn điện: | 230 V / 50 Hz | ||||

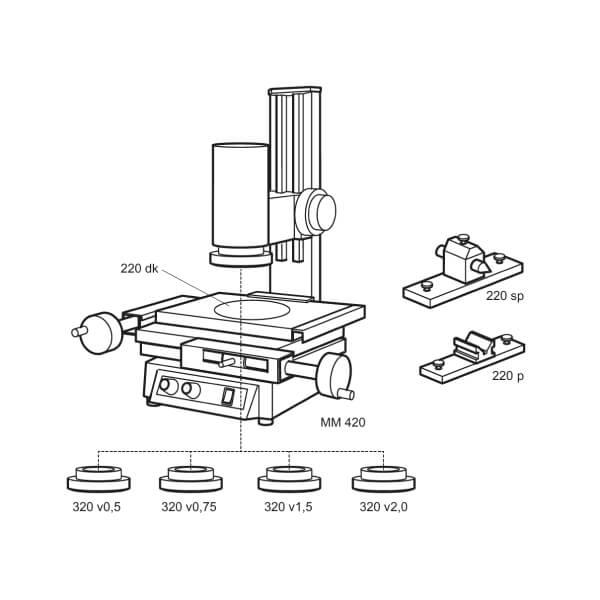

Phụ kiện
| Mã đặt hàng | Tên sản phẩm | Loại sản phẩm |
|---|---|---|
| 4246114 | Tích hợp tệp DXF tùy chọn cho phần mềm M3 | |
| 4247027 | Bộ chuyển đổi TV tùy chọn, 0,67x (thay vì 1,0x) | 320 tv0,67 |
| 4247050 | Tùy chọn ánh sáng truyền qua LED trung tâm để đo các bộ phận quay đối xứng | 200 ld |
| 4245302 | Tùy chọn đèn LED đồng trục dành cho ống kính thu phóng | 320 kac |
| 4247020 | Thấu kính phụ 0.5x (chỉ dành cho vật kính Navitar) | 320 v0,5 |
| 4247021 | Thấu kính phụ 0.75x (chỉ dành cho vật kính Navitar) | 320 v0,75 |
| 4247022 | Thấu kính phụ 1.5x (chỉ dành cho vật kính Navitar) | 320 v1,5 |
| 4247023 | Thấu kính phụ 2.0x (chỉ dành cho vật kính Navitar) | 320 v2 |
| 4246801 | Lăng kính, Cặp dây dẫn, có đường kính 5- 55 mm (bàn đo 100×100 mm, 200×100 mm) | 220 p |
| 4246831 | Lăng kính, Cặp dây dẫn, có đường kính 5- 55 mm (bàn đo 250×170 mm) | 220 p |
| 4246802 | Giá đỡ trung tâm, Cặp dây dẫn, chiều cao tâm 40 mm (bàn đo 100×100 mm, 200×100 mm) | 220 sp |
| 4246833 | Giá đỡ trung tâm, Cặp dây dẫn, chiều cao tâm 40 mm (bàn đo 250×170 mm) | 220 sp |
| 4246806 | Giá đỡ trung tâm, chốt, cặp dây dẫn, chiều cao tâm 50 mm, khoảng cách giữa các tâm 130 mm (bàn đo 200 x 100 mm) | 220 sps |
| 4246807 | Giá đỡ trung tâm, chốt, cặp dây dẫn, chiều cao tâm 50 mm, khoảng cách giữa các tâm 130 mm (bàn đo 250 x 170 mm) | 220 sps |
| 4246920 | Tấm kính xoay, D = 100 mm (bàn đo 200 x 100 mm) | 200 dk |
| 4246921 | Tấm kính xoay, D = 100 mm (bàn đo 250 x 170 mm) | 200 dg |
| 4246821 | Nút vặn 90° MM 220 / MM 3200 | 220 as90 |
| 4246901 | Tiêu chuẩn hiệu chuẩn cho vòng tròn, có chứng chỉ hiệu chuẩn | 320 nkz |
| 4246071 | Nắp bảo vệ cho bàn đo 100×100 and 200×100 mm | |
| 4246072 | Nắp bảo vệ cho bàn đo 250×170 mm |
Kính hiển vi đo lường
- Điều khiển CNC 3 trục với động cơ servo và cần điều khiển
- Chuyển động trục và điều chỉnh tốc độ được điều khiển thông qua cần điều khiển
- Máy ảnh màu tích hợp
- Ống kính zoom cơ học và có động cơ
- Đèn vòng LED: 1 vòng và chia 4 phần, có thể chuyển đổi và điều chỉnh độ sáng riêng lẻ
- Ánh sáng đèn LED: có thể điều chỉnh độ sáng
- Chân đế đá granit rắn
- Bàn đế XY bằng thép chắc chắn, được gắn chính xác
- Hệ thống đo quang học gia tăng độ chính xác và độ tin cậy vượt trội
- Con trỏ laser để tìm vị trí
- Điều khiển và màn hình với phần mềm M3 và màn hình PC cảm ứng
- Màn hình 23” với bàn phím và chuột
- Hệ điều hành Windows 10 Pro, có thể cài đặt thêm phần mềm
- Thao tác qua màn hình cảm ứng đa điểm hoặc bằng chuột/bàn phím
- Màn hình video lớn
- Tham khảo/đánh giá thực tế với dung sai
- Bản ghi cho kết quả có logo công ty
- Hiển thị đồ họa với ghi kích thước
- Tự động phát hiện các gờ, ngay cả trên các phần có độ tương phản thấp
- Khâu
- Số liệu thống kê
Trọn bộ bao gồm: Phần mềm M3 với màn hình máy tính cảm ứng, thanh dừng tiêu chuẩn 220 as, Hướng dẫn sử dụng, Chứng chỉ hiệu chuẩn
