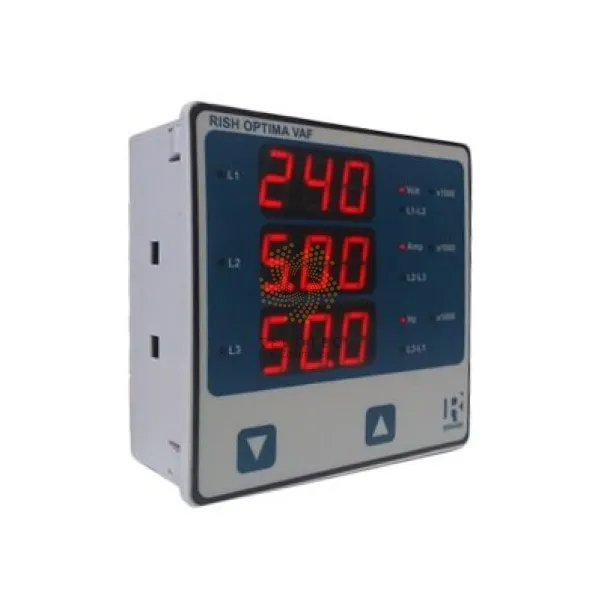

Đồng hồ điện tử đo đa chức năng Rishabh Rish Optima VAF

Đồng hồ điện tử đo đa chức năng Rishabh Rish Optima VAF - Ảnh 2

Đồng hồ điện tử đo đa chức năng Rishabh Rish Optima VAF - Ảnh 3

Đồng hồ điện tử đo đa chức năng Rishabh Rish Optima VAF - Ảnh 4

Đồng hồ điện tử đo đa chức năng Rishabh Rish Optima VAF - Ảnh 5

Đồng hồ điện tử đo đa chức năng Rishabh Rish Optima VAF

Name: Đồng hồ điện tử đo đa chức năng Rishabh Rish Optima VAF | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: Rish Optima VAF
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: Rish Optima VAF Danh mục: Thiết bị đo điện tự động hóa, Thiết bị đo điện Thẻ: Rish Optima VAF Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Đo các thông số điện quan trọng trong mạng 3 pha 4 dây, 3 pha 3 dây và mạng 1 pha & thay thế nhiều đồng hồ bảng analog. Nó đo các thông số điện như điện áp xoay chiều, dòng điện xoay chiều, tần số và nhiều thông số khác. Thiết bị cũng có một công tắc giới hạn tùy chọn.
Ứng dụng:

Bảng phân phối
Giám sát tải điện
Máy phát điện, băng ghế thử nghiệm và phòng thí nghiệm
Bảng điều khiển động cơ

Tính năng:

Đo lường RMS
Có thể lập trình tại chỗ

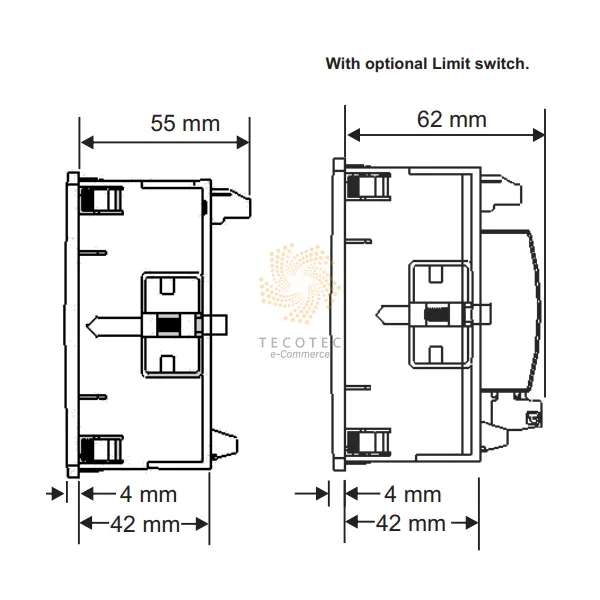

Công tắc giới hạn (Tùy chọn)
Màn hình LED siêu sáng với 3 dòng 3 digit
Giờ chạy, theo giờ, số lần bị gián đoạn
Đo lường RPM
Có thể lưu trữ các thông số
Độ sâu trở lại thấp
Xem lại màn hình tham số
Lựa chọn màn hình tự động cuộn / cố định tại chỗ
Bảo vệ chống bụi và nước
Tuân thủ các tiêu chuẩn an toàn quốc tế
Khả năng tương thích EMC: IEC 61326

Điện áp đầu vào:

Điện áp đầu vào danh định (AC RMS): 100 VL-L - 500 VL-L (57,7 VL-N - 290 VL-N)
Giá trị chính của hệ thống biến thế: 100 VLL đến 799 kVLL có thể lập trình tại chỗ.
Giá trị phụ của hệ thống biến thế: 100 VLL đến 500 VLL có thể lập trình tại chỗ.
Điện áp đầu vào liên tục tối đa: 120% giá trị danh nghĩa

Dòng điện đầu vào:

Dòng điện đầu vào danh nghĩa: 1A / 5A AC RMS
Giá trị chính của hệ thống biến dòng: Từ 1 A đến 799 kA có thể lập trình tại chỗ.
Giá trị phụ của hệ thống biến dòng: 1 A / 5 A Có thể lập trình tại chỗ.
Dòng đầu vào liên tục tối đa: 120% giá trị danh nghĩa

Nguồn điện phụ:

Phụ trợ bên ngoài:

40 V – 300V AC-DC (± 5 % )
Hoặc 20 V – 40V AC / 20 V – 60V DC

Tần số nguồn điện phụ: Phạm vi 45 đến 65 Hz

VA gánh nặng:

Điện áp đầu vào phá hủy danh nghĩa: <0.3 VA xấp xỉ mỗi pha
Dòng điện đầu vào phá hủy danh nghĩa: <0.2 VA xấp xỉ mỗi pha
Gánh nặng nguồn điện phụ: khoảng <4 VA

Phạm vi đo hoạt động:

Dòng điện: 5 ... 120% giá trị danh nghĩa
Điện áp: 10 ... 120% giá trị danh nghĩa
Tần số: 45 - 65 Hz

Điều kiện tham khảo cho độ chính xác:

Nhiệt độ tham khảo: 23 °C +/- 2 °C
Tần số đầu vào: 50/60 Hz ± 2%
Dòng điện: 10 ... 100% giá trị danh nghĩa
Điện áp: 20 ... 100% giá trị danh nghĩa
Điện áp nguồn điện phụ: Giá trị danh nghĩa ± 1%
Tần số nguồn điện phụ: Giá trị danh nghĩa ± 1%

Độ chính xác:

Điện áp: ± 1.0% giá trị danh nghĩa
Dòng điện: ± 1.0% giá trị danh nghĩa
Tần số: ± 0.5% tần số trung bình

Chịu được quá tải:

Điện áp: 2 x Giá trị danh nghĩa trong 1 giây, lặp lại 10 lần trong khoảng thời gian 10 giây
Dòng điện: 20 x Giá trị danh nghĩa trong 1 giây, lặp lại 5 lần trong khoảng thời gian 5 phút

Ảnh hưởng của sự thay đổi

Hệ số nhiệt độ: 0.05%/°C

Tốc độ cập nhật màn hình

Thời gian phản hồi cho bước đầu vào: khoảng 1 giây

Tiêu chuẩn áp dụng:

EMC: IEC 61326
Độ miễn cảm: IEC 61000-4-3. 10 V/m min - cấp 3 công nghiệp ở mức độ thấp
Độ an toàn: IEC 61010-1-2010, sử dụng kết nối vĩnh viễn
IP chống nước và bụi: IEC60529
Mức độ ô nhiễm: 2
Hạng mục cài đặt: III
Kiểm tra điện áp cao

3510V AC r.m.s: trong 1 phút giữa vỏ bọc so với nguồn điện + tất cả đầu vào đo, nguồn cung cấp so với tất cả đầu vào đo
2210V AC r.m.s: trong 1 phút giữa điện áp đầu vào so với dòng điện đầu vào và dòng điện đầu vào so với dòng điện đầu vào
