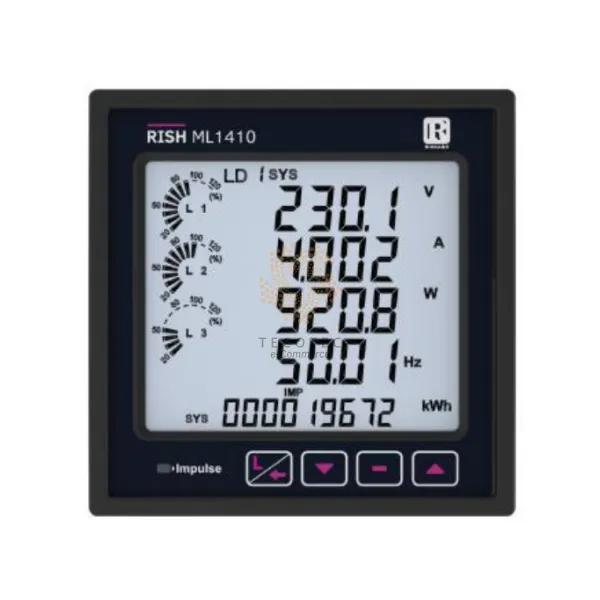

Đồng hồ điện tử đo đa chức năng Rishabh Rish ML 1410

Đồng hồ điện tử đo đa chức năng Rishabh Rish ML 1410 - Ảnh 2

Đồng hồ điện tử đo đa chức năng Rishabh Rish ML 1410 - Ảnh 3

Đồng hồ điện tử đo đa chức năng Rishabh Rish ML 1410 - Ảnh 4

Đồng hồ điện tử đo đa chức năng Rishabh Rish ML 1410 - Ảnh 5

Đồng hồ điện tử đo đa chức năng Rishabh Rish ML 1410 - Ảnh 6

Đồng hồ điện tử đo đa chức năng Rishabh Rish ML 1410

Name: Đồng hồ điện tử đo đa chức năng Rishabh Rish ML 1410 | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: Rish ML 1410
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: Rish ML 1410 Danh mục: Thiết bị đo điện tự động hóa, Thiết bị đo điện Thẻ: Rish ML 1410 Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Ứng dụng:

Hệ thống phân phối điện lớn
Tiêu thụ năng lượng tiềm ẩn
Đo sáng trung tâm dữ liệu
Quản lý tải đơn
Giám sát dòng điện dư
Giảm tải dựa trên biểu phí
Theo dõi tình trạng tải 3 pha

Tính năng sản phẩm:

Giám sát nhiều mạch
Cắm và chạy biến dòng
Truy cập trực tiếp từ xa
Ngõ ra rơ le (tùy chọn)
Đo THD và sóng hài riêng lẻ
RTC (Đồng hồ thời gian thực)
Cài đặt dễ dàng và tiết kiệm chi phí
Màn hình LCD lớn có đèn nền
Giám sát dòng điện dư
Theo dõi tình trạng của tải ba pha
Có thể lập trình tại chỗ
Tuân thủ các tiêu chuẩn An toàn Quốc tế
Khả năng tương thích EMC theo IEC 61326
Ghi dữ liệu

Điện áp đầu vào:
- Điện áp đầu vào danh định (AC RMS): 100 VLL đến 600 VLL (57.5 VLN đến 346.42 VLN) có thể lập trình tại chỗ
- Giá trị chính của hệ thống biến thế: 100 VLL đến 1200 kVLL có thể lập trình tại chỗ.
- Điện áp đầu vào liên tục tối đa: 120% giá trị danh nghĩa
- Chịu được quá tải: 2 x giá trị định mức trong 1 giây, lặp lại 10 lần trong khoảng thời gian 10 giây
- Chỉ báo quá tải: “-OL-” > 121% giá trị danh nghĩa
- Gánh nặng điện áp đầu vào danh nghĩa: xấp xỉ <0.3 VA mỗi pha (ở 240 V)
Dòng điện đầu vào:
- Dòng đầu vào danh nghĩa: 100 mA
- Giá trị chính của hệ thống biến dòng: Từ 1 A đến 9999 A
- Dòng điện đầu vào liên tục tối đa: 120% giá trị danh nghĩa
- Chịu được quá tải: 5 x giá trị định mức trong 1 giây, lặp lại 5 lần trong khoảng thời gian 5 phút
- Chỉ báo quá tải: “-OL-” > 121% giá trị danh nghĩa
- Gánh nặng dòng điện đầu vào danh nghĩa: <0.05 VA xấp xỉ mỗi pha
Nguồn điện phụ:
- Dải nguồn điện phụ: 100-550 V AC/DC
- Tần số nguồn điện phụ: dải từ 45 đến 65 Hz
- Gánh nặng nguồn điện phụ (ở 230 V AC DC):
  - Với thẻ Addon:
    - Khoảng <8 VA (2 Rơ le)
    - Khoảng <10 VA (4 Rơ le)
  - Với thẻ Ethernet: khoảng <9 VA
Dải đo:
- Dòng điện (Đo lường điện năng): 1 ... 120% giá trị danh nghĩa
- Dòng điện khởi động:
  - Theo tiêu chuẩn IEC62053-21 (Cấp 1)
  - Theo tiêu chuẩn IEC62053-22 (Cấp 0.5S) (tùy chọn)
- Điện áp: 20 ... 120% giá trị danh nghĩa
- Hệ số công suất: 0.5 Lag... 1 ... 0.8 Lead
- Tần số: 45 Hz đến 66 Hz
Điều kiện tham chiếu cho độ chính xác:
- Nhiệt độ tham khảo: 23 °C +/- 2 °C
- Dạng sóng đầu vào: Hình sin (hệ số méo 0.005)
- Tần số đầu vào: 50/60 Hz ± 2%
- Nguồn điện phụ: 230V AC / DC ± 1%
- Tần số nguồn điện phụ: 50/60 Hz ± 1%
- Tổng méo hài:
  - 50% lên đến sóng hài thứ 15
  - 10% lên đến sóng hài thứ 31
  - (Phạm vi dòng điện 20% ... 100% giá trị danh nghĩa)
- Dải điện áp: 50% ... 100% giá trị danh nghĩa
Độ chính xác:
- ĐIện năng hữu dụng: Cấp 0.5S theo IEC 62053 - 22
- Điện năng biểu kiến: Cấp 1
- Điện năng phản kháng: Cấp 2 theo IEC 62053 - 23
- Công suất hữu dụng: ± 0.5% giá trị danh nghĩa
- Công suất phản kháng: ± 1.0% giá trị danh nghĩa
- Công suất biểu kiến: ± 0.5% giá trị danh nghĩa
- Hệ số công suất / Góc pha: ± 3 °
- Điện áp: ± 0.5% giá trị danh nghĩa
- Dòng điện: ± 0.5% giá trị danh nghĩa
- Dòng điện (RCM): ± 5.0% giá trị đọc
- Tần số: ± 0.2% tần số trung bình
- THD (Điện áp / Dòng điện): ± 3.0%
Hiển thị tỷ lệ cập nhật:
- Thời gian phản hồi cho bước đầu vào: khoảng 1 giây
Tiêu chuẩn áp dụng
- Tương thích điện từ: IEC 61326-1, Bảng 2
- Độ miễn cảm: IEC 61000-4-2, -3, -4, -5, -6, -8, -11
- Khí thải: CISPR 11
- An toàn: IEC 61010-1-2010
- IP chống nước và bụi: IEC 60529
- Mức độ ô nhiễm: 2
- Cấp đo lường: III
Sự cách điện:
- Bảo vệ: Cấp 2
- Kiểm tra điện áp cao
  - Đầu vào + nguồn điện phụ so với bề mặt: 4 kV RMS, 50Hz, 1 phút
  - Đầu vào so với mạch còn lại: 3.3 kV RMS, 50Hz, 1 phút
Môi trường
- Nhiệt độ hoạt động: -20 đến + 70 ° C
- Nhiệt độ bảo quản: -25 đến + 75 ° C
- Độ ẩm tương đối: 0 ... 95% RH (không ngưng tụ)
- Thời gian khởi động: Tối thiểu 3 phút
- Sốc (Theo IEC60068-2-27): Sóng hình sin một nửa, gia tốc đỉnh 30 gn (300 m/s²), thời gian 18 ms.
- Độ rung: 10 ... 150 ... 10 Hz, biên độ 0.15 mm
- Số chu kỳ quét: 10 mỗi trục
- Vỏ bọc: IP20 (Mặt sau) và IP54 (Mặt trước)
Giao diện
- Đèn Led xung: Để kiểm tra điện năng
- Rơ le (Tùy chọn):
  - 250 VAC, 5 A AC
  - 30 VDC, 5 A DC
- Modbus (Tùy chọn): RS485, tối đa 1200 m
  - Tốc độ truyền: 4.8 k, 9.6 k, 19.2 k, 38.4 k, 57.6 kbps
- Ethernet (Tùy chọn): Truy cập Ethernet trên giao thức Modbus TCP / IP
- USB
Trọng lượng: xấp xỉ 320 g
