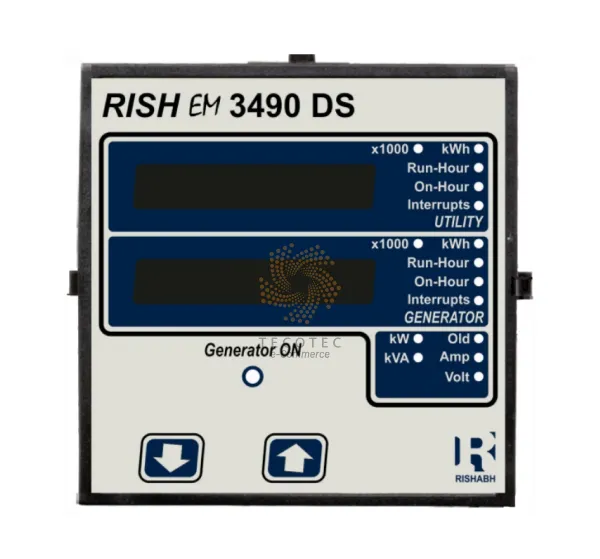

Đồng hồ điện tử đo đa chức năng Rishabh Rish EM 3490 DS

Đồng hồ điện tử đo đa chức năng Rishabh Rish EM 3490 DS - Ảnh 2

Đồng hồ điện tử đo đa chức năng Rishabh Rish EM 3490 DS - Ảnh 3

Đồng hồ điện tử đo đa chức năng Rishabh Rish EM 3490 DS - Ảnh 4

Đồng hồ điện tử đo đa chức năng Rishabh Rish EM 3490 DS

Name: Đồng hồ điện tử đo đa chức năng Rishabh Rish EM 3490 DS | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: Rish EM 3490 DS
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: Rish EM 3490 DS Danh mục: Thiết bị đo điện tự động hóa, Thiết bị đo điện Thẻ: Rish EM 3490 DS Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Đo các thông số điện hiệu dụng quan trọng) & máy phát điện (khi có nguồn dự phòng) trong mạng ba pha và một pha & thay thế nhiều đồng hồ bảng analog. Nó đo các thông số điện như dòng điện xoay chiều, điện áp, tần số, năng lượng đầu vào hữu dụng.
Tính năng sản phẩm:

Các phép đo năng lượng nguồn kép
Tỷ lệ biến thế / biến dòng có thể lập trình tại chỗ
Người dùng có thể lựa chọn biến thế phụ
Người dùng có thể lựa chọn 3 pha 3W hoặc 4W
Độ sâu trở lại thấp
Lựa chọn màn hình tự động cuộn / cố định
Đo giá trị hiệu dụng
Màn hình LED 2 dòng 7 chữ số có độ sáng cao
Xem lại màn hình tham số
Người dùng có thể chỉ định đăng ký cho MODBUS
Giờ chạy, giờ bật, số lần bị gián đoạn
Lưu trữ số lượng năng lượng
Định dạng năng lượng có thể lập trình và số lần di chuyển qua năng lượng
Đầu ra MODBUS (RS485) tùy chọn
Đầu ra xung tùy chọn
Cấu hình của thiết bị qua MODBUS
Bảo vệ chống bụi và nước
Tuân thủ các tiêu chuẩn An toàn Quốc tế
Khả năng tương thích EMC: IEC 61326

Điện áp đầu vào:

Điện áp đầu vào danh nghĩa (AC RMS):

Pha - trung hòa 57.7 - 277 V L-N
Điện áp đường dây-đường dây 100 - 480 V L-L

Điện áp đầu vào liên tục tối đa: 120% giá trị định mức

Đầu vào dòng điện:

Dòng đầu vào danh nghĩa: 1 và 5 A AC RMS (được chỉ định trong khi đặt hàng)
Giá trị chính của hệ thống biến dòng: Giá trị Std lên đến 9999 A
Dòng đầu vào liên tục tối đa: 120% giá trị định mức
Dòng khởi động: 0.4% In (In = Dòng điện danh định)

Nguồn điện phụ:

Nguồn điện phụ AC:

110 V AC -15% / +20%
230 V AC -15% / +20%
380 V AC -15% / +20%

Nguồn điện phụ ACDC: 100 V... 250 V AC DC
Nguồn điện phụ DC: 12.....48 V DC
Phạm vi tần số nguồn điện phụ AC: 45 tới 66 Hz

Gánh nặng VA:

Điện áp đầu vào phá hủy danh nghĩa: <0.2 VA xấp xỉ mỗi pha
Dòng điện đầu vào phá hủy danh nghĩa: <0.6 VA xấp xỉ mỗi pha
Gánh nặng nguồn cấp AC: 4 VA

Chịu được quá tải:

Điện áp: 2 x giá trị định mức trong 1 giây, lặp lại 10 lần trong khoảng thời gian 10 giây
Dòng điện: 20 x trong 1 giây, lặp lại 5 lần trong 5 phút

Phạm vi đo hoạt động:

Điện áp: 5 ... 120% giá trị định mức
Dòng điện: 5 ... 120% giá trị định mức
Tần số: 40 ... 70 Hz
Hệ số công suất: 0.5 Trễ ... 1 ... 0.8 dẫn đầu

Điều kiện tham khảo cho độ chính xác:

Nhiệt độ tham khảo: 23 °C +/- 2 °C
Dạng sóng đầu vào: Hình sin (hệ số méo 0.005)
Tần số đầu vào: 50 hoặc 60 Hz ± 2%
Điện áp cung cấp phụ trợ: Giá trị định mức ± 1%
Tần số cung cấp phụ trợ: Giá trị định mức ± 1%
Điện áp: 50 ... 100% giá trị danh nghĩa
Dòng điện: 10 ... 100% giá trị danh nghĩa
Nguồn:

10 ... 100% dòng điện danh định &
50 ... 100% điện áp danh định

Hệ số công suất: 0.5 Lag ... 1 ... 0.8 Lead

Độ chính xác:

Điện áp: ± 0,5% của dải đo
Dòng điện: ± 0,5% của dải đo
Tần suất: 0,15% tần số trung bình
Công suất hữu dụng: ± 0,5% của dải đo
Công suất phản kháng: ± 0,5% của dải đo
Công suất biểu kiến: ± 0,5% của dải đo
Năng lượng hoạt động (kWh): 1% (IEC 62053-21) P.F hoạt động 0.5 Trễ ... 1 ... 0.8 dẫn đầu
Hệ số công suất: 1% của Unity
Góc pha: 1% phạm vi

Cảm biến máy phát điện: 10 đến 60 VDC / 20 đến 300 VAC (Để giám sát máy phát điện bật hoặc tắt).
Tiêu chuẩn áp dụng:
