Thị trường và phạm vi ứng dụng của các máy phân tích mạng vector đã bùng nổ trong những năm gần đây và chắc chắn sẽ còn tiếp tục lớn mạnh trong những năm tiếp theo. Với ngày càng nhiều các ứng dụng liên quan đến tín hiệu siêu cao tần, gigabit, không dây, ra đa xuyên thấu trong cuộc sống, những chiếc máy phân tích mạng càng cần trở nên hiệu quả và vượt trội hơn. Và đó cũng là lý do mà chiếc Pico VNA 108 được ra đời.
Những đặc điểm vượt trội của chiếc vector network analyzer Pico VNA 108
Phạm vi ứng dụng rộng đã đặt ra những yêu cầu nặng nề và đa dạng đối với những chiếc máy phân tích mạng vector, vì vậy 3 năm trước sau khi ra mắt và trở nên phổ biến, PicoVNA 106 6GHz đã nhận về thêm những phản hồi, và yêu cầu của khách hàng như “dải tần phải cao hơn”, “dải công suất trên cổng phải rộng hơn”, “phải làm cho nó nhanh hơn và nhiều chức năng hơn”!
Máy phân tích mạng Pico VNA 108 cho khả năng cơ đọng cao hơn
Chính những phản hồi này đã thúc đẩy Picotech cho ra đời chiếc máy phân tích mạng với giá thành thấp hơn và khả năng cơ động cao hơn. Giờ đây, chiếc network analyzer PicoVNA 108 có dải tần lên đến 8,5 GHz, có thể xuống sâu đến -124 dB. Ngoài ra, thiết bị cung cấp khả năng đồng bộ "save on trigger" cho nhiều phép đo ví dụ khi điều kiện đo thay đổi giúp tăng tốc độ kiểm tra hàng loạt và các đặc tính của thiết bị. Mặc dù có thiết kế đơn giản, nhỏ gọn, các thiết bị này có cấu trúc đặc biệt với 4 bộ thu để làm giảm tối đa các lỗi không thể sửa chữa, độ trễ và không đáng tin cậy của các bộ chuyển mạch nội. Bên cạnh đó, Picotech cũng đã bổ sung khả năng bù tần số cho cấu trúc bốn bộ thu Quad RX, đồng thời đồng bộ hoá và điều khiển bộ tổng hợp nhanh PicoSource AS108 8GHz từ phần mềm PicoVNA 3. Sự kết hợp này cho phép mô tả các đặc tính của bộ trộn RF và hệ thống RF/IF sử dụng PicoVNA 108. Các bộ tạo tín hiệu phổ biến khác của bên thứ ba cũng được hỗ trợ.
Chiếc network analyzer pc này là công cụ đo lường được thiết kế và sản xuất hoàn toàn tại Vương quốc Anh với cấp độ chuyên nghiệp cao và ứng dụng rộng rãi. PicoVNA 108 có thể đo cả 4 tham số S chỉ trong 190 µs với dải động và độ chính xác cao. Với mức giá hợp lý, PicoVNA tiết kiệm chi phí đáng kể cho người dùng chuyên nghiệp và phù hợp với túi tiền của các doanh nghiệp nhỏ, các dự án startup, người dùng số lượng lớn trong lớp học và thậm chí một số người dùng nghiệp dư. Giá cả có thể chỉ tương đương với các máy đo phản xạ một cổng, và thậm chí so với một số máy phân tích mạng vô hướng với băng thông tương tự. “Tốt hơn nữa” và “Chi phí thấp” là những ưu điểm mà PicoVNA đem lại.

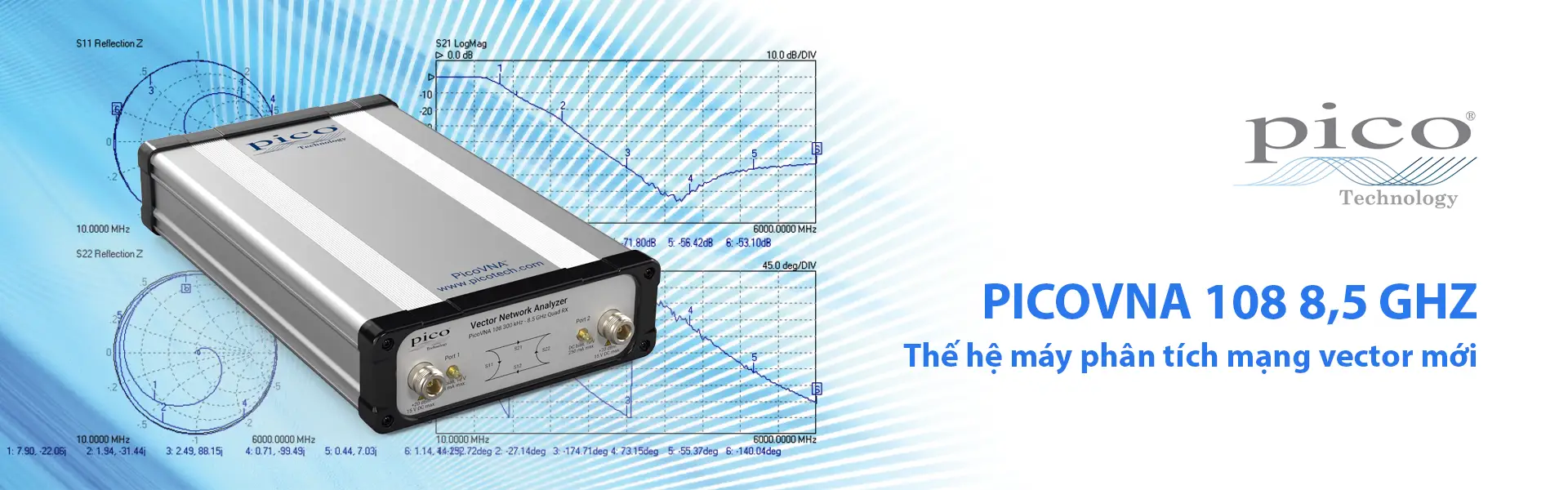

Máy phân tích mạng PicoVNA 108 8,5 GHz
Nhiều độc giả biết rằng các tiêu chuẩn hiệu chuẩn và các kết nối sẽ ảnh hưởng lớn đến sai số đo lường trong phân tích mạng, vì vậy model VNA Pico sử dụng các cổng SMA và PC3.5 tiêu chuẩn, tất cả các đầu nối của các dây đo đều bằng thép không gỉ và được gia công chính xác. Phần mềm PicoVNA hỗ trợ hiệu chuẩn 8-term hoặc 12-term, bao gồm cả phương pháp "unknown thru". Có thể loại bỏ các thành phần đo lường không mong muốn từ các đường feedline hoặc từ gá kiểm bằng cách sử dụng dịch mặt phẳng tham chiếu bằng tay hoặc tự động, lấy từ phép đo hoặc mô phỏng EM, … . Biến đổi Fourier nhanh và biến đổi trở kháng đều được đưa vào làm tiêu chuẩn. Bổ sung khả năng xác định khoảng cách lỗi thuận tiện.
Bộ kit đào tạo VNA
Ứng dụng của máy network analyzer Pico VNA
Đo lường siêu cao tần ngày càng trở nên phổ biến, không chỉ giới hạn trong một nhóm nhỏ. Và các máy network analyzer vna hiện nay đòi hỏi sự đơn giản, cơ động, chính xác, dễ nắm bắt và đồng thời cũng phải tiết kiệm chi phí. Pico VNA là công cụ phân tích mạng vector chuyên nghiệp, điều khiển qua cổng USB, được thiết kế tại Anh có hiệu suất, khả năng cơ động và mức tiết kiệm chi phí chưa từng có. Với khả năng của mình, Pico VNA phù hợp cho những ứng dụng tại hiện trường hay ở không gian làm việc hạn chế trong kiểm tra thiết lập, nhúng OEM và các ứng dụng dành cho giáo dục với bộ kit đào tạo.
Ngoài ra với khả năng điều khiển tự động từ xa, chúng cũng hữu ích trong các ứng dụng như:
- Tự động hóa kiểm tra, bao gồm các phép đo và điều khiển nhiều VNA
- Các nhà sản xuất cần tích hợp lõi đo phản xạ hoặc đo truyền dẫn
- Kiểm tra, thử nghiệm, xác định đặc tính và hiệu chuẩn trong các ngành sản xuất, phân phối và trung tâm dịch vụ như cấu phần điện tử, lắp ráp và hệ thống, giao diện/kết nối ATE (cáp, PCB và không dây)
- Kiểm tra và kết hợp cáp
- Phối hợp và điều chỉnh trở kháng anten
Địa chỉ mua máy phân tích mạng uy tín - đảm bảo
Hiện TECOTEC GROUP đang là nhà phân phối các sản phẩm của Pico Technology tại Việt Nam và siêu thị trực tuyến Tecostore - Thế giới thiết bị đo lường và Giải pháp kỹ thuật đang là nơi bày bán online chính hãng các dòng máy vector network analyzer từ loại pc đến loại network analyzer usb đến từ hãng Pico Technology. Với các sản phẩm chất lượng, giá cả ưu đãi cùng chế độ mua hàng - bảo hành vô cùng uy tín từ Tecostore, chắc chắn sẽ không làm hài lòng mọi khách hàng. Đặc biệt, hiện Tecostore đang có chương trình FREESHIP toàn quốc với mọi đơn hàng dù lớn hay nhỏ. Để tận hưởng ưu đãi “có một không hai" này hãy liên hệ trực tiếp tới số hotline 0966580080 của chúng tôi ngay hôm nay để nhận được các tư vấn hoàn toàn miễn phí nhé!
