Việc đo giản đồ bức xạ của các thiết bị không dây có ăng ten hiện nay thường đòi hỏi phải kiểm thử với một hệ thống phải trang bị buồm câm khá đắt đỏ và chưa thật sự tối ưu. Tuy nhiên, với hệ thống mới của MegiQ, sự có mặt của buồng câm đã không còn là cần thiết, công việc đo đạc đã được cải thiện và chỉ cần thực hiện trong một căn phòng có kích thước vừa phải, tiết kiệm rất nhiều tiền bạc và công sức cho người dùng.

Bức xạ là gì?

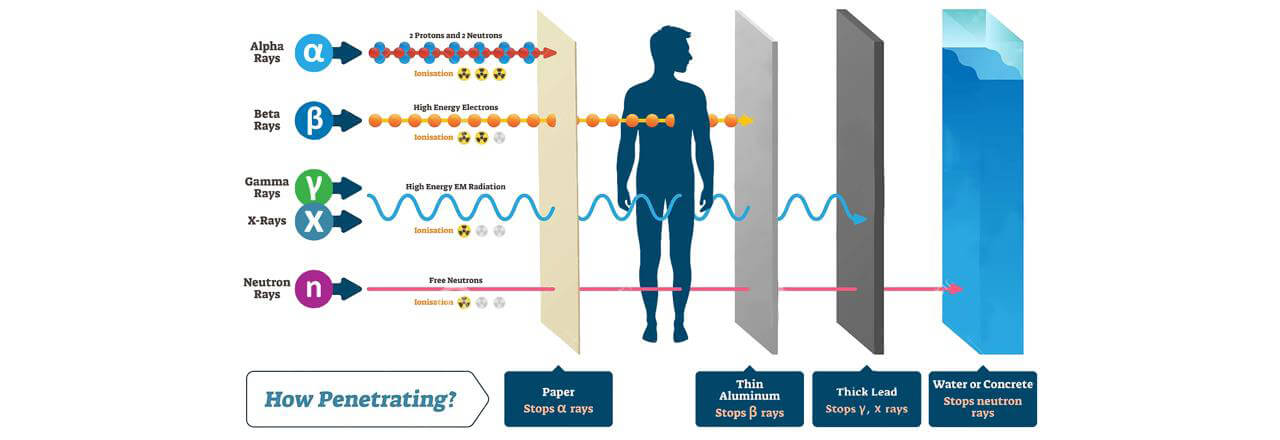

Trước hết, chúng ta hãy cùng tìm hiểu về định nghĩa bức xạ. Theo vật lý học, bức xạ được coi là sự truyền dẫn hoặc lan toả năng lượng dưới dạng sóng hoặc hạt phân tử qua không gian hoặc thông qua môi trường dẫn. Bức xạ sẽ bao gồm 4 loại chính là bức xạ điện từ như sóng radio, hồng ngoại, tia cực tím, tia gamma; bức xạ phân tử: bức xạ alpha, bức xạ beta; bức xạ âm thanh: sóng siêu âm, sóng địa chấn; bức xạ trọng lực: bức xạ dưới dạng sóng trọng lực.

Bức xạ là gì

Bức xạ là gì

Giản đồ bức xạ là gì?

Các tín hiệu vô tuyến bức xạ bởi ăng ten sẽ hình thành một điện từ với một giản đồ nhất định có thể xác định và phụ thuộc vào loại ăng ten sử dụng. Giản đồ bức xạ này có thể cho ta biết đặc tính của bức xạ cũng như hướng của ăng ten. Giản đồ bức xạ chính là một biểu thức toán học hoặc một đồ thị trong hệ trục toạ độ không gian. Các giản đồ bức xạ thường được ứng dụng để phân bố các đại lượng như hệ số định hướng, mật độ công suất bức xạ, cường độ bức xạ,…

Mô hình Toán của Anten thông minh

Mô hình Toán của Anten thông minh

Các giản đồ bức xạ mô tả vùng phủ sóng với một ăng ten cụ thể và mạch không dây liên quan của nó, nhưng việc tạo ra các giản đồ như vậy khá khó khăn. Chúng thường được tạo ra bằng cách sử dụng một máy phát tín hiệu, máy thu, ăng ten thu băng rộng và nhiều phụ kiện cần thiết khác như bàn xoay để xoay DUT trong khi kiểm tra.

Máy đo bức xạ không cần buồng câm cực hiện đại từ hãng MegiQ

Một vấn đề trong việc đo giản đồ bức xạ chính là thành phần của hệ thống kiểm tra – buồng câm tương đối đắt đỏ. Nó còn ngăn sự can thiệp từ các nguồn vô tuyến có thể có trong dải tần quan tâm. May mắn thay, hệ thống đo bức xạ RMS-0460 MegiQ cung cấp mọi thứ cần thiết để thực hiện các phép đo giản đồ bức xạ theo ba trục. Nó được thiết kế để hoạt động mà không cần buồng câm, cung cấp các phép đo giản đồ bức xạ chính xác từ 370 MHz đến 4 GHz trong phòng có kích thước vừa phải để phân tích các thiết bị không dây với ăng ten tích hợp của chúng. Mặc dù các giản đồ ăng ten thường liên đới tới năng lượng bức xạ điện từ (EM) từ ăng ten phát, nhưng các giản đồ này cũng áp dụng để chỉ các đặc tính về hiệu suất của ăng ten ở chế độ thu.

Hệ thống đo bức xạ RMS-0460 MegiQ

Hệ thống đo bức xạ RMS-0460 MegiQ

Các thành phần của thiết bị

Hệ thống đo giản đồ bức xạ bao gồm: một máy thu hai kênh (có tùy chọn bộ phát tín hiệu), ăng ten phân cực kép, bàn xoay (có động cơ điều khiển), phần mềm, cáp điều khiển và cáp nguồn, bao gồm cả cáp USB để kết nối với máy tính cá nhân (PC). Hệ thống xoay DUT và thực hiện các phép đo giản đồ bức xạ theo ba trục bằng cách xoay bàn xoay theo mỗi trục. Khi cần thiết, bàn xoay có thể xoay bằng tay.

Hệ thống có ăng ten được thiết kế để giảm phản xạ đến mức tối thiểu trong các khu vực thử nghiệm nhỏ. Luôn sẵn sàng đưa vào sử dụng mà không cần hiệu chuẩn, hệ thống cho kết quả đo chính xác trong không gian thử nghiệm vừa phải, chẳng hạn như chỉ 4×4×3 m. Nó có thể hoạt động trong các không gian nhỏ hơn, mặc dù trong một số trường hợp cần phải đặt thêm một số vật liệu hấp thụ để giảm phản xạ. Hệ thống có thể đo nhiều tần số cùng lúc và với nguồn tín hiệu kiểm tra tùy chọn sẽ tạo ra các tín hiệu kiểm tra ngang và / hoặc dọc để đánh giá DUT trong chế độ thu.

Chiều cao ăng ten của hệ thống có thể điều chỉnh trong khoảng từ 100 đến 170 cm; và khoảng cách từ ăng ten và máy thu đến DUT là từ 0,8 đến 3,0 m. Máy thu thực hiện đồng thời các phép đo phân cực ngang và dọc cùng với bức xạ hài với kích thước bước đo tối thiểu là 2 độ. Búp sóng hẹp của ăng ten đo kết hợp với băng thông hẹp của máy thu nhằm mục đích sử dụng trong môi trường thử nghiệm không được che chắn, không có buồng câm.

Hệ thống này cung cấp một bàn xoay có kích thước tiêu chuẩn, 28×28 cm, để đặt các DUT nặng tới 7,5 kg hoặc một bàn xoay 100x50 cm (tùy chọn) để đặt các DUT có trọng lượng lớn lên tới 30 kg . Tốc độ xoay của bàn xoay khoảng 30 giây/vòng trong các phép đo giản đồ bức xạ, các bàn xoay cũng có thể xoay bằng tay trong các phép đo giản đồ bức xạ đặc biệt.

Phần mềm đo giản đồ bức xạ

Phần mềm đi kèm hệ thống giúp đơn giản hóa việc thiết lập phép đo, điều khiển bàn xoay, lưu trữ, xử lý dữ liệu, vẽ đồ thị và tạo báo cáo. Nó cung cấp khả năng hiển thị ba chiều (3D) kết quả thử nghiệm, xử lý dữ liệu được thu thập bởi ăng ten và máy thu bằng cách đo các giản đồ bức xạ theo các trục x, y và z của DUT gắn trên bàn xoay.

Phần mềm RMS

Phần mềm này có thể tạo ra các giản đồ bức xạ tiêu chuẩn và tính toán các tham số thống kê liên quan đến hiệu suất của DUT, chẳng hạn như các giá trị nhỏ nhất, lớn nhất, trung bình, tổng công suất bức xạ (TRP), công suất bức xạ hiệu quả (ERP, tính bằng dBm), đội lợi của ăng ten (dBi), hiệu suất ăng ten (%), cường độ trường (dBµV/m) và hệ số định hướng (dB). Mỗi điểm đo có thể chứa một tần số quét, điều này cho phép đo nhiều giản đồ bức xạ trong một lần xoay.

Phần mềm RMS

Phần mềm RMS

Các phép đo giản đồ bức xạ thường đòi hỏi thực hiện trong môi trường được che chắn, chẳng hạn như buồng câm hoặc lồng Faraday, và đây là một khoản đầu tư đáng kể. Nhưng khi chỉ có không gian nhỏ và kinh phí eo hẹp, hệ thống đo bức xạ RMS-0460 của MegiQ là giải pháp bạn không thể bỏ qua. Hệ thống này vẫn sẽ cung cấp độ chính xác tiệm cận với các hệ thống và buồng kiểm tra lớn hơn nhiều. Trên hết, nó bao gồm nhiều dải tần số không dây thường được sử dụng.

Hiện nay, Tecostore - Thế giới thiết bị, dụng cụ đo lường & giải pháp kỹ thuật hàng đầu Việt Nam đang là nơi phân phối chính hãng và nhận lắp đặt hệ thống phân tích ăng ten – đo giản đồ bức xạ uy tín đến từ hãng MegiQ. Nếu bạn có nhu cầu tìm hiểu về các hệ thống máy này hoặc có nhu cầu đặt mua số lượng lớn thì hãy gọi ngay đến số Hotline Tecostore: 0966580080 để nhận được các tư vấn nhiệt tình và hoàn toàn miễn phí nhé!
