Hoàn thành nghiên cứu phát triển năm 2016, hãng Mahr (Đức) đã cho ra mắt dòng sản phẩm MarShaft SCOPE 600 plus 3D. Hệ thống cho phép đo kiểm trục cam 3D một cách toàn diện thông qua việc kết hợp đầu dò tiếp xúc và đầu đo quang học, từ đó phát hiện và kiểm tra đầy đủ các kích thước, đặc tính cần đo - trực tiếp trong quá trình sản xuất. Việc đo kiểm tự động nhanh chóng và chính xác giúp tăng tốc và tối ưu quy trình đảm bảo chất lượng của nhà máy.

Hằng năm, có hơn 100,000,000 (một trăm triệu) chiếc trục cam được sản xuất trên toàn thế giới. Trục cam điều khiển các van xả, nạp của động cơ. Chính vì vậy, nó luôn cần được tối ưu, cải tiến nhằm giảm lượng nhiên liệu tiêu thụ, ít gây ô nhiễm và bớt ồn. Việc kiểm tra chất lượng trục cam lại càng trở nên quan trọng bởi việc dung sai vượt quá quy định sẽ dẫn đến hàng loạt sự cố trong toàn bộ cụm chi tiết động cơ cần lắp ráp. Do đó, các nhà sản xuất trục cam phải tuân thủ 100% theo đúng quy trình kiểm tra kích thước chi tiết.

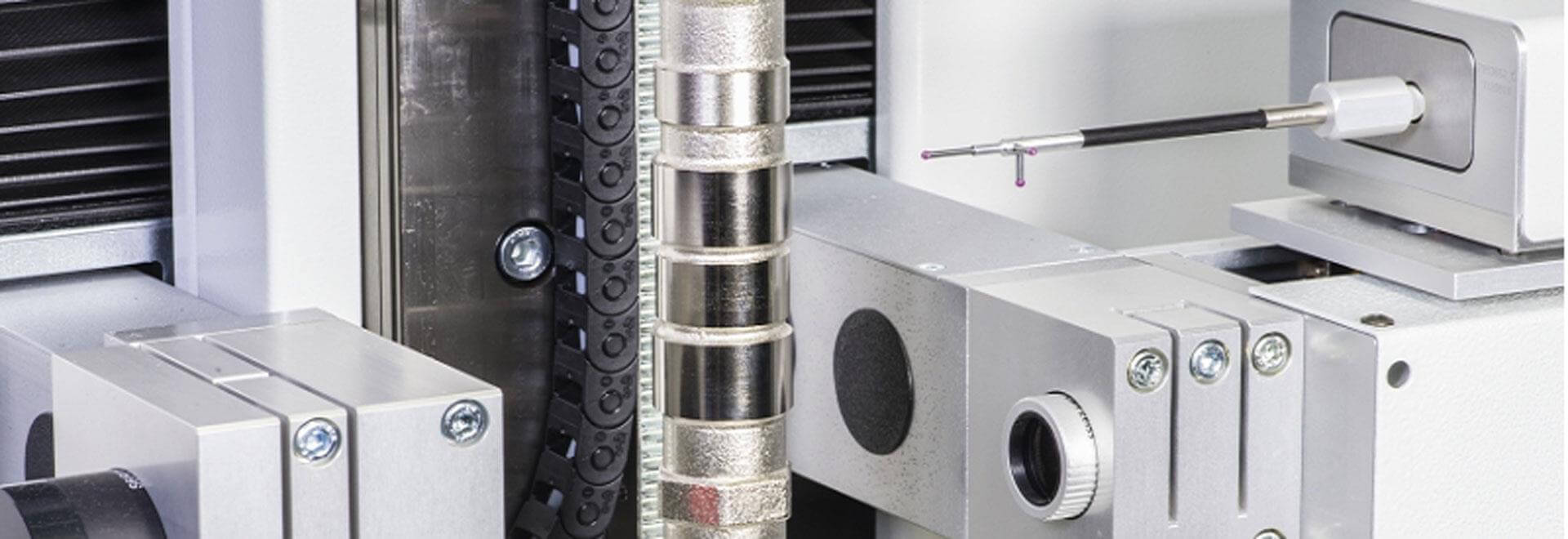

MAHR, với tư cách là 1 chuyên gia hàng đầu trong lĩnh vực đo kiểm trục, đã đưa ra thị trường giải pháp SCOPE 600 plus 3D: kết hợp giữa cảm biến quang học và tiếp xúc cùng phần mềm đo kiểm hiện đại MarWin, cho phép đo kiểm trục cam 3D một cách toàn diện chỉ với 1 lần gá đặt. Không chỉ dừng ở 600 Plus 3D, hãng có phát triển dòng sản phẩm 750 Plus cá nhân hoá, cho mục tiêu đo kiểm chính xác hơn nữa. Hệ thống sử dụng đầu đo tiếp xúc 2D thế hệ mới, ụ định tâm sử dụng động cơ điều khiển và cụm kiểm tra - hiệu chuẩn theo các trục X-Y-Z. Chỉ trong vài giây, cụm camera đo ngay được các đặc tính như đường kính, chiều dài, bán kính, hình dạng, đường viền, đặc điểm vị trí, góc cam hoặc chiều cao cam. Đầu đo tiếp xúc sẽ kiểm tra các đặc điểm không đo được bằng quang học: hình dạng cam lõm, độ đảo, các phần tử tham chiếu theo hướng trục và các lỗ dọc trục. Tất cả được hiệu chỉnh trong 1 hệ toạ độ với nền tảng phần mềm MarWin, cung cấp toàn diện các chức năng đo kiểm trục cam mà một nhà máy cần sử dụng.

Với giải pháp SCOPE 600 plus 3D, ta thực hiện đo kiểm nhanh gọn và đáng tin cậy hơn quy trình trên các dòng sản phẩm cũ nhiều. Ví dụ: với kĩ thuật đo kết hợp toạ độ cổ điển, cần 30-40 phút cho mỗi phôi đo. Với hệ thống mới này, thời gian chỉ khoảng 5 phút (trục cam 4 xi lanh). Hơn nữa, thiết bị cũng có thể được đặt trực tiếp tại nhà xưởng sản xuất để tối ưu năng suất, không yêu cầu khắt khe về vị trí lắp đặt. Ụ định tâm sử dụng động cơ giúp đảm bảo lực kẹp là hằng số và loại trừ ảnh hưởng của người vận hành máy.

Hệ thống này được phát triển để phù hợp cho các nhà máy hiện đại, tự động hoá cao và hướng tới công nghiệp 4.0. Ta có thể gá đặt phôi bằng các tay rô bốt và đo kiểm trên dây chuyền tự động. Dữ liệu sẽ được gửi theo mạng lưới kiểm soát của nhà máy, từ đó, truyền yêu cầu xuống hệ thống gia công nếu phát hiện sai lệch vượt dung sai quy định. Với hệ thống phần mềm thông minh, nó cũng có thể đọc mã vạch để nhận diện loại phôi đo và tự động thực hiện bài đo kiểm được lập trình một cách chính xác.

Máy đo kiểm trục cam MarShaft SCOPE 600 plus 3D có ít đối thủ trong phân khúc đảm bảo các tính năng đo kiểm trục cam 3D chính xác, nhanh chóng giúp nâng cao năng suất và giảm chi phí sản xuất trong thời đại công nghiệp 4.0.

KS. Bùi Ngọc Hải
