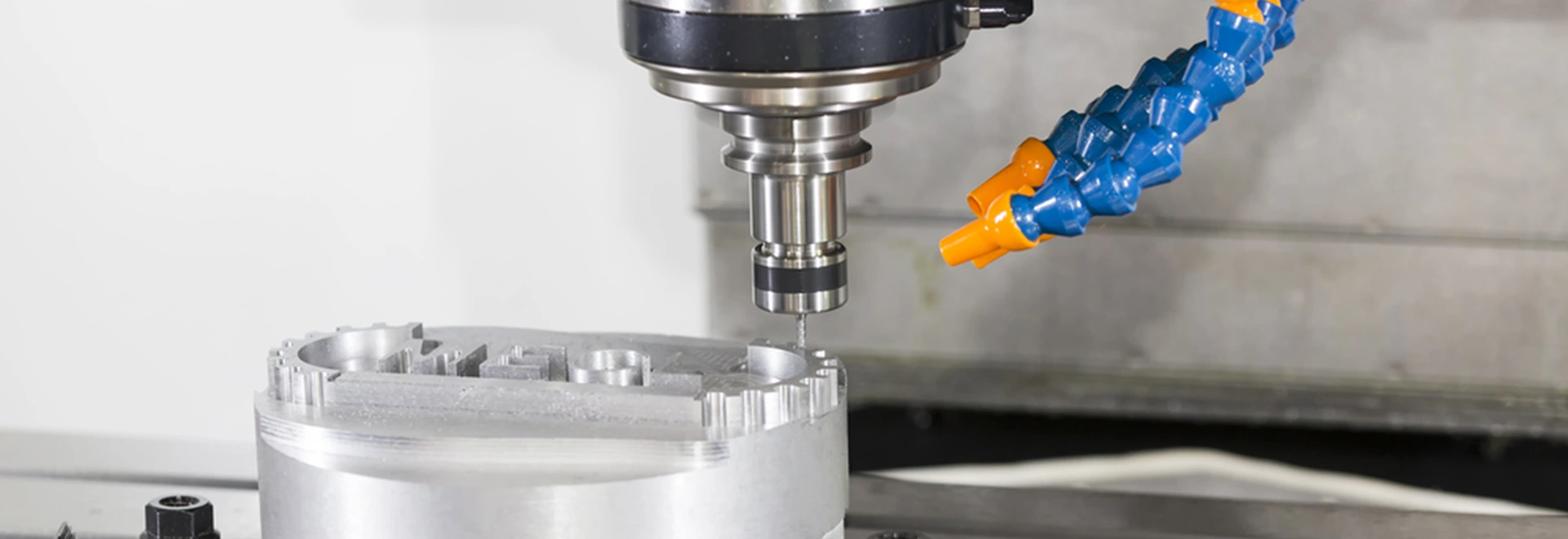

Gia công trên máy CNC cần đảm bảo độ chính xác cao, do vậy cần tới thiết bị đồ gá để giữ các bộ phận hay chi tiết vào đúng vị trí một cách chắc chắn. Việc hiểu biết các loại đồ gá thông dụng cũng như nắm được công dụng của chúng sẽ giúp bạn chủ động tìm kiếm và chọn lựa thiết bị thích hợp nhất cho công việc của mình. Do vậy, Tecostore hôm nay sẽ viết riêng một bài có chủ đề đó. Bài viết sẽ hữu dụng cho những ai đang trong quá trình tích lũy kinh nghiệm trong ngành cơ khí chính xác.

Trước khi tìm hiểu về các thiết bị đồ gá gia công thông dụng hiện nay, hãy cùng xem đồ gá gia công được phân loại như thế nào nhé!

Phân loại thiết bị đồ gá

Đồ gá gia công là thiết bị cơ khí chính xác, được ứng dụng gá các máy móc như máy tiện, máy khoan, máy phay… Dựa vào các dạng sản xuất khác nhau, mà người ta phân chia đồ gá gia công thành các loại sau đây:

1. Đồ gá vạn năng: Dùng trong sản xuất đơn chiếc, xuất hiện chủ yếu tại xưởng dụng cụ và sửa chữa. Sở dĩ được gọi là vạn năng vì nó cho phép điều chỉnh linh hoạt các chi tiết kẹp chặt. Thiết bị này cho phép gá đặt chi tiết đa dạng hình dạng và kích thước. Tuy nhiên, nó không đảm bảo độ chính xác cao cũng như tốn thời gian ở khâu gá đặt chi tiết
2. Đồ gá vạn năng - lắp ghép: Tương tự ứng dụng trong sản xuất đơn chiếc hoặc loạt nhỏ. Loại này được ghép thành từ những bộ phận đã được chế tạo sẵn. Trung bình mất từ 2-3 giờ để lắp ra một thiết bị như thế. Độ chính xác gia công trên thiết bị này phụ thuộc hoàn toàn vào chất lượng lắp ráp, độ mòn cũng như trạng thái của các chi tiết định vị.
3. Đồ gá tháo lắp: Dùng trong sản xuất loạt nhỏ và vừa. Nó khá giống đồ gá vạn năng - lắp ghép ở khả năng lắp chi tiết. Điểm mạnh hơn của nó là dùng được các loại chi tiết chuyên dụng hoặc đã qua sửa chữa. Đặc biệt là quá trình lắp ghép rất đơn giản và tiết kiệm thời gian. Tuy nhiên, vì dùng mối lắp ren nên thiết bị không có độ cứng vững cao.
4. Đồ gá vạn năng – điều chỉnh: Dùng trong sản xuất loạt vừa. Thiết bị gồm các chi tiết có điều chỉnh thay đổi ráp lại với nhau. Thân đồ gá và cơ cấu truyền động được giữ nguyên trong quá trình thay đổi chi tiết điều chỉnh . Người dùng có thể dùng tay hoặc hỗ trợ bởi các thiết bị cơ khí khác cho việc kẹp chặt của đồ gá vạn năng – điều chỉnh ngay trên đồ gá hoặc lắp riêng biệt.
5. Đồ gá chuyên dùng: Chỉ dùng cho một nguyên công nhất định, do vậy nó có thiết kế riêng phù hợp cho loại chi tiết gia công. Loại này đảm bảo gá đặt nhanh cũng như độ chính xác hoàn hảo. Tuổi thọ trung bình của thiết bị trong khoảng 3-5 năm.

Một số thiết bị đồ gá gia công thông dụng

Để liệt kê tất cả những đồ gá trong gia công có lẽ sẽ mất khá nhiều thời gian, song cũng không thực sự hữu dụng với mọi đối tượng người đọc. Do đó, trong khuôn khổ bài viết này, Tecostore sẽ tập trung nêu một vài dụng cụ đồ gá gia công ứng dụng nhiều trong những xưởng gia công nhỏ hoặc lớn. Đó sẽ là gợi ý cho những cá nhân hoạt động đơn lẻ cùng các doanh nghiệp cần nhập lượng lớn thiết bị cho nhà máy.

Vấu kẹp

Vấu kẹp có công dụng kẹp chắc các chi tiết lớn hoặc các chi tiết có hình dạng phức tạp trên máy CNC. Tùy vào vị trí bàn máy và loại hình chi tiết mà chọn một trong các loại sau: vấu kẹp bàn; vấu kẹp hình chạc; vấu kẹp hình lòng máng và vấu kẹp cong vạn năng. Điểm chung của 4 loại này là đều có lỗ hình ô van giúp dịch chuyển hoặc xoay 180 độ thiết bị khi cần thiết.

Phiến gá

Phiến gá cũng là một thiết bị kẹp chặt và định vị phôi, nhưng đặc biệt ở nó có các mặt phẳng hợp nhau, tạo thành một góc 90°. Theo đó, có 3 kiểu phiến gá chính. Kiểu một là phiến gá có hai mặt vuông góc. Hai mặt phẳng này thường được thiết kế bằng nhau cả về diện tích lẫn chiều dày. Kiểu số hai là phiến gá xoay, dùng trong gia công các mặt nghiêng. Khi sử dụng, ta thao tác nới mũ ốc để phiến gá quay quanh trục rồi định vị theo một trị số góc trên thang chia độ. Cuối cùng, kiểu số ba, là thiết bị vạn năng. Loại này có thể linh hoạt quay phôi tại mặt phẳng ngang bằng tay quay đồng thời tại mặt phẳng thẳng đứng thông qua bàn quay.

Ê tô

Mỏ kẹp máy hay còn gọi là ê tô cũng dùng để định vị phôi trong gia công và chuyên dụng những chi tiết nhỏ. Dựa theo cấu tạo, chúng ta 3 dạng ê tô, dạng đơn giản, dạng vạn năng và dạng quay. Trong đó dạng đơn giản được coi là mỏ kẹp truyền thống, cần tới lực truyền động bằng tay của người dùng. Đối với các ê tô chạy bằng khí nén (đực tiêu chuẩn hóa 80%) hoặc chất lỏng, ta cần cung cấp nhiên liệu từ trạm thủy điện kiểu TMT hoặc bộ tăng áp thủy lực khí nén kiểu TMT thì thiết bị mới hoạt động được. Các dạng quay và đa năng nâng cấp hơn dạng đơn giản khi có thể xoay ở nhiều góc độ, mở rộng khả năng ứng dụng rộng hơn. Bên cạnh đó, nguyên liệu cấu thành mỏ kẹp thường là thép hợp kim cứng, đảm bảo độ chắc chắn, cân bằng đồng thời có thể dùng được lâu bền và an toàn.

Ê tô có mâm xoay Stanley 81-602-1-22

Đầu phân độ

Trong những thiết bị đồ gá vừa liệt kê, đầu phân độ đem tới khác biệt khi nó không chỉ dùng đơn thuần như một dụng cụ để gá. Trên máy phay đầu phân độ thực hiện nhiệm vụ phân chia vòng tròn của phôi thành những phần riêng biệt (bằng hoặc không bằng nhau) theo nhu cầu thợ gia công. Nhờ đó, các dụng cụ dao cắt yêu cầu độ tỉ mỉ cao như dao phay, mũi khoan, mũi khoét... hoặc những chi tiết nhỏ và phức tạp như đầu vít, đai ốc, rãnh, khớp răng,… mới được chế tạo thành công. Ngoài ra, công dụng cơ bản của thiết bị này là gá trục theo một góc nhất định so với bàn máy. Khi hoạt động sẽ quay bộ phận (chi tiết) theo chu kỳ hoặc gián đoạn. Các loại đầu phân độ gồm: loại có đĩa phân độ, loại không có đĩa phân độ, quang học và loại nhiều trục chính.

Sau khi đọc những thông tin về các loại đồ gá gia công, mong rằng bạn sẽ có cho mình lựa chọn. Để đáp ứng nhu cầu của bạn, Tecostore nhập khẩu 100% chính hãng các loại đồ gá gia công đến từ các hãng uy tín hàng đầu như Mahr của Đức hay hãng chất lượng cao Insize của Trung Quốc. Ngay lúc này, hãy ngay đến số hotline: 0966580080 để được nghe những tư vấn kỹ lưỡng và hoàn toàn miễn phí về các sản phẩm trên, bạn nhé!
