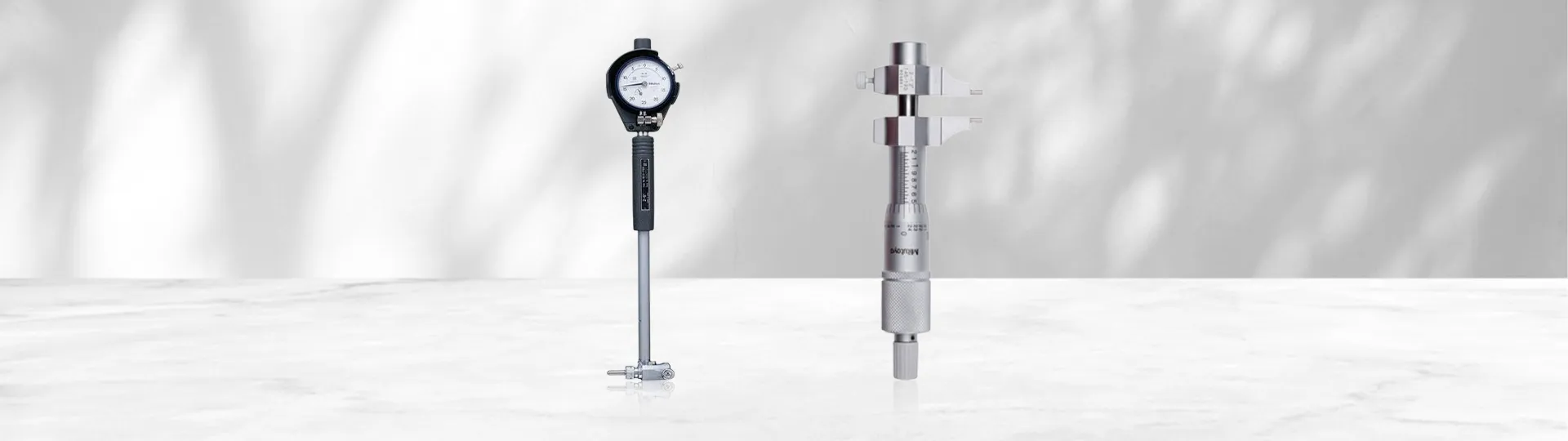

Trong gia công cơ khí, người ta thường sử dụng dụng cụ đo lỗ chuyên dụng là panme đo trong hoặc thước đo lỗ. Vậy sự khác nhau giữa hai thiết bị này là gì? Khi nào cần dùng đến thước panme và khi nào cần dùng thước đo lỗ? Cùng tìm hiểu trong bài viết sau.

Panme đo lỗ là gì?

Panme là thiết bị đo cơ khí có độ chính xác cao và có thể đo được những khoảng cách rất nhỏ. Hầu hết các panme được thiết kế để đo trong phạm vi một phần nghìn mm (hoặc inch) với độ chính xác của thước có thể lên đến 0.0005mm.

Trong tất cả các loại panme, để đo lỗ có panme đo trong chuyên đo đường kính kích thước lỗ, các vật dạng hình trụ, hình ống; ngoài ra chuyên dụng còn có panme đo lỗ 3 chấu với mặt đo chứa 3 ngàm đo có độ chính xác cực cao. Ưu điểm của panme đo lỗ so với các dụng cụ đo lỗ khác là khả năng ứng dụng trong việc đo đường kính trong các lỗ khoan hay kích thước đường kính ống kim loại và nhiều thiết bị hình trụ, trục khuỷu, có độ sâu… trong ngành cơ khí.

Xem thêm: Panme điện tử đo lỗ hai điểm/ba điểm Insize 3127-2

Thước panme đo lỗ có độ chia đảm bảo 0.001mm cho độ chính xác duy trì ±2μm. Thiết bị này được nhiều thương hiệu sản xuất và cung cấp đến người tiêu dùng những tính năng nổi bật khác nhau. Đa dùng nhất là các sản phẩm panme mitutoyo, với cấu tạo bền bỉ nhờ đầu đo có phủ lớp titan; lực đo ổn định do có khóa vặn Ratchet. Đây cũng là thiết bị có thể sử dụng thanh nối để tăng chiều cao (dành cho model có phạm vi đo từ 6mm trở lên) và sử dụng thêm vòng chuẩn (tùy chọn), khả năng chống bụi và chống thấm nước IP65; sử dụng pin LR44 tự động ngắt nguồn. Ngoài panme đo lỗ 3 chấu, còn có panme đo lỗ 2 chấu với 2 điểm tiếp xúc.

Thước đo lỗ là gì?

Nếu như panme đo lỗ chỉ đo được kích thước giới hạn thì thước đo lỗ cho phép đo kích thước từ những chi tiết lỗ thông thường cho đến những lỗ nhỏ và rất nhỏ với độ chính xác cao. Có 3 loại thước đo lỗ chính là thước telescopic, thước đo lỗ nhỏ và loại thước đo lỗ có kèm đồng hồ so. Thước đo lỗ thiết kế với phạm vi đo đa dạng, từ 6-10mm, 7-10mm, 10-18mm, 10-18,5mm để đo lỗ nhỏ; từ 18-35mm, 35- 60mm, 50-160mm, 160-250mm, 250-450mm để đo lỗ tiêu chuẩn. Bạn có thể cân đối tùy vào kích thước lỗ để chọn được sản phẩm thước phù hợp.

Dụng cụ đo lỗ có thể xoay

Dụng cụ đo lỗ có thể xoay Insize 2921 có đe quay, để đo những lỗ nhỏ. Đồng hồ có độ phân giải 0,01mm hoặc 0,001mm hoặc bộ chỉ thị so sánh, được đi kèm cùng dưỡng đo trụ. Một số thông số kỹ thuật bạn cần lưu ý thêm: D: đường kính lỗ cần đo; d: đường kính mở đo nhỏ nhất (xem bản vẽ bên phải); d = 57mm (D≤95mm); d = D-38 (D> 95mm).

Đồng hồ đo lỗ loại chân ngắn

Đồng hồ đo lỗ seri 511 có thiết kế nhỏ gọn và nhẹ nhờ vào độ dài chuôi ngắn; phần đầu tiếp xúc được phủ cacbua nên bền chắc hơn. Sản phẩm có độ chính xác 2µm / .00008 "; độ ổn định: 1µm / .00004 " và độ phân giải 0.01mm, 0.001mm, .0005 " or .0001 ". Với đồng hồ đo hệ inch có chân đồng hồ ø ⅜”, dải đo tối đa có thể đạt 4.0 - 6.5". Với đồng hồ đo hệ mét, chân đồng hồ ø 8mm, dải đo lớn nhất là 100 - 160mm.

Đồng hồ đo lỗ tự chỉnh

Đồng hồ đo lỗ tự chỉnh tâm MaraMeter chuyên dùng để đo đường kính của những lỗ, rãnh và hốc khó tiếp cận. Model có đầu đo gồm có một đe động được bịt cacbua và một đe tĩnh có thể hoán đổi với đầu bi bằng cacbua. Phần bu lông đo tĩnh cho phép xoay 180 °, tạo ra một đường dịch chuyển trở lại rất dài lên đến 40% của lỗ khoan được đo; các chuyển động của bu lông đo được truyền tới dụng cụ chỉ thị thông qua đoạn vòng. Thiết bị có cầu định tâm đảm bảo định tâm tự động lỗ; nâng cao khả năng chống nhiệt vì chuôi và thanh truyền được làm bằng thép invar chịu nhiệt.

Mua đồ cơ khí ở đâu Hà Nội

Trên đây là một vài chia sẻ của Tecostore chi tiết về 2 sản phẩm đo lỗ là panme đo lỗ và thước đo lỗ dùng trong cơ khí chính xác. Để được tư vấn kỹ hơn cũng như xem thêm thông tin về các sản phẩm đo lường khác, kính mời quý khách đến với showroom số 8 Trần Kim Xuyến, Hà Nội; tham khảo trực tuyến qua website Tecostore.vn/ hoặc liên hệ hotline 0966580080. Đội ngũ tư vấn viên cùng các kỹ sư, chuyên gia giàu kinh nghiệm trong lĩnh vực cơ khí chính xác chắn chắn sẽ đem đến sự hài lòng cho bạn. Nhanh tay để được tư vấn, hỗ trợ nhanh chóng 24/7, duy nhất chỉ có tại Tecostore.
