Mô tả

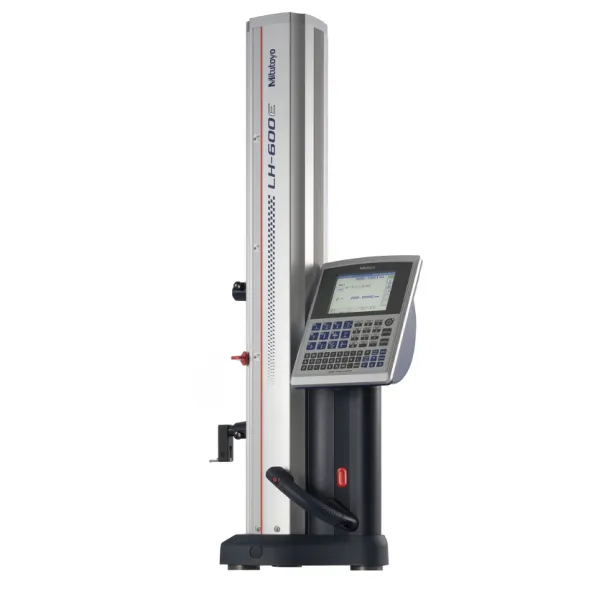

Thước đo cao tuyến tính 2D Mitutoyo LH-600EG
SERIES 518 – NĂNG SUẤT CAO VỚI HỆ THỐNG ĐO 2D
- Đạt được độ chính xác chỉ thị (1.1 + 0.6L / 600) μm
- Tích hợp nhiều chức năng đo
- Đạt được độ chính xác cao nhờ sử dụng bộ mã hóa tuyến tính loại phản xạ
- Được trang bị nhiều giao diện khác nhau cho giao tiếp RS-232C ngoài khả năng kết nối với máy in và dụng cụ đo lường điện tử
- Màn hình TFT LCD cung cấp khả năng hiển thị và khả năng hoạt động tuyệt vời
- Hệ thống khí nén hoàn toàn/bán nổi cho phép điều chỉnh chiều cao đệm khí
- Phép đo có thể được thực hiện bằng các lệnh dựa trên biểu tượng cũng hỗ trợ thao tác dễ dàng
- Sao lưu/khôi phục dữ liệu và các chương trình phần đo lường có thể được thực hiện bằng thiết bị lưu trữ USB (tương thích với định dạng FAT16/32).
THÔNG SỐ KỸ THUẬT
| Mã đặt hàng | LH-600EG (có tay cầm lực) | |
|---|---|---|
| Dải đo (Bước trục) | 0 đến 977 mm (600 mm) | |
| Độ phân giải | 0.0001/ 0.001/ 0.01/ 0.1 mm (có thể lựa chọn) | |
| Độ chính xác ở 20 ˚C | Độ chính xác1 | (1.1 + 0.6L / 600) μm, L= Chiều dài đo (mm) |
| Độ lặp lại1 | Mặt phẳng: 0.4 μm (2σ), Lỗ: 0.9 μm (2σ) | |
| Độ vuông góc (mặt trước và sau)2 | 5 μm (sau khi bù) | |
| Độ thẳng (mặt trước và sau)2 | 4 μm (độ chính xác cơ khí) | |
| Phương thức dẫn hướng | Ổ lăn | |
| Phương thức điều khiển | Động cơ (5, 10, 15, 20, 25, 30, 40 mm/s: 7 bước) hoặc Thủ công | |
| Thang đo | Bộ mã hóa tuyến tính loại phản xạ | |
| Lực đo | 1 N (chức năng lực liên tục tự động) | |
| Phương thức cân bằng | Cân đối trọng | |
| Chế độ di chuyển máy chính | Vòng đệm khí hoàn toàn nổi (di chuyển) / nửa nổi (đo lường) | |
| Nguồn khí | Tích hợp máy nén | |
| Hiển thị | Màn hình màu TFT LCD 5.7 inch | |
| Số lượng chương trình tối đa | 50 | |
| Số lượng dữ liệu đo tối đa | 60,000 (Tối đa 30,000 dữ liệu/chương trình) | |
| Nguồn cấp | Bộ chuyển đổi AC/Pin NiMH | |
| Tuổi thọ pin | Khoảng 5 tiếng (chu kỳ làm việc của máy nén tối đa là 25%) | |
| Thời gian sạc pin | Khoảng 3 tiếng (có thể sử dụng trong khi sạc) | |

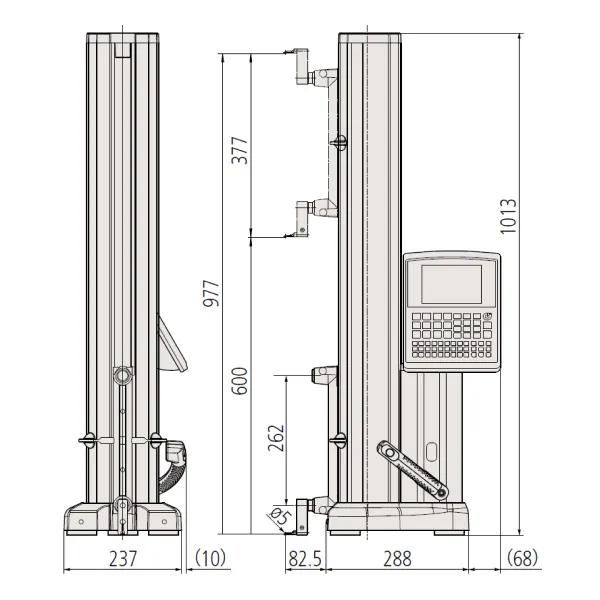

| Kích thước (W×D×H) | 247 × 438 × 1013 mm | |
| Khối lượng | 24.5 kg | |
| Phạm vi nhiệt độ / độ ẩm hoạt động | 5 đến 40 ˚C / 20 đến 80% RH (không ngưng tụ) | |
| Phạm vi nhiệt độ / độ ẩm bảo quản | -10 đến 50 ˚C / 5 đến 90% RH (không ngưng tụ) | |
1: Đảm bảo khi sử dụng đầu dò ø5 lệch tâm tiêu chuẩn
2: Đảm bảo khi sử dụng Đầu đòn bẩy (519-521), Mu-rô (519-561).
Chú ý: Để có được độ chính xác tối đa của phép đo, vui lòng lưu ý những điều sau:
- Sử dụng trong môi trường càng gần 20˚C càng tốt và có thể thay đổi nhiệt độ tối thiểu theo thời gian
- Sử dụng kết hợp với tấm bề mặt JIS 1 lớp hoặc cao hơn
PHỤ KIỆN TIÊU CHUẨN
- 12AAF634: Đầu dò bước ø5 mm
- 12AAA715: Khối điều chỉnh đường kính đầu bi
- 12AAF674: Cân phụ trợ
Chú ý: Khi hiệu chỉnh được thực hiện bằng cách sử dụng điểm tiếp xúc loại côn, cần phải có khối hiệu chỉnh đường kính bi 12AAA787 (đối với điểm tiếp xúc loại côn)
CÁC PHỤ KIỆN NGOẠI VI KHÁC
| Mã đặt hàng | Sản phẩm |
|---|---|
| 12AAN052 | Giấy biên nhận (10 cuộn/set) |
| 12AAA804 | Cáp máy in (2m) |
| 12AAA807 | Cáp RS-232C (2m) |
| 936937 | Cáp điện tử (1m) |
| 965014 | Cáp điện tử (2m) |
PHỤ KIỆN TÙY CHỌN
| Mã đặt hàng | Sản phẩm |
|---|---|
| 12AAC072 | Đầu dò đo sâu |
| 12AAC073 | Đầu dò đo côn |
| 932361 | Gá đỡ đầu cần gạt Mu-rô |
| 12AAA792 | Gá đỡ đồng hồ so |
| 12AAA793 | Gá đỡ đầu dò kéo dài |
| 12AAB552 | Đầu dò bi ø10 mm (loại đồng trục) |
| 957265 | Đầu dò đĩa ø20 mm |
| 957264 | Đầu dò đĩa ø14 mm |
| 957261 | Đầu dò bi ø2 mm (loại đồng trục) |
| 957262 | Đầu dò bi ø3 mm (loại đồng trục) |
| 957263 | Đầu dò bi ø4 mm (loại đồng trục) |
| 226118 | Bộ chuyển đổi đầu cảm ứng M3 CMM |
| 226117 | Bộ chuyển đổi đầu cảm ứng M2 CMM |
| 12AAA789 | Đầu dò bi offset ø6 mm |
| 12AAA788 | Đầu dò bi offset ø4 mm |
| 12AAB136 | Đầu dò hình trụ ø10 mm |
| 12AAF666 | Đầu dò bi ø1 mm (loại đồng trục) |
| Mã đặt hàng | Sản phẩm |
|---|---|
| 12AAF667 | Đầu dò bi Ruby ø2 mm (loại đồng trục) |
| 12AAF668 | Đầu dò bi ø10 mm (loại đồng trục) L: 82 mm |
| 12AAF669 | Đầu dò bi ø10 mm (loại đồng trục) L: 120 mm |
| 12AAF670 | Đầu dò đĩa ø5 mm |
| 12AAF671 | Đầu dò đĩa ø10 mm |
| 12AAF672 | Đầu dò bi offset ø1 mm |
| 05HAA394 | Đầu dò bi offset ø5 mm |
| 12AAA879 | Phôi thử |
| 932377A | Đầu dò bi ø2 mm CMM |
| 932378A | Đầu dò bi ø3 mm CMM |
| 932379A | Đầu dò bi ø5 mm CMM |
| 932380A | Đầu dò bi ø6 mm CMM |
| 532328 | Đầu dò bi ø10 mm CMM |
| 532345 | Đầu dò đĩa CMM ø20 mm |
| 930803 | Đầu dò đĩa CMM ø30 mm |
| 12AAF712 | Pin |
