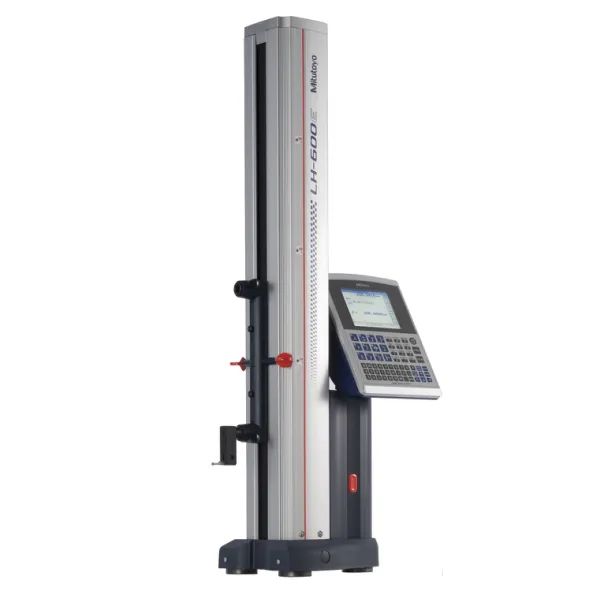

Thước đo cao tuyến tính Mitutoyo LH-600E

SERIES 518 – NĂNG SUẤT CAO VỚI HỆ THỐNG ĐO 2D

Đạt được độ chính xác chỉ thị (1.1 + 0.6L / 600) μm
Tích hợp nhiều chức năng đo
Đạt được độ chính xác cao nhờ sử dụng bộ mã hóa tuyến tính loại phản xạ
Được trang bị nhiều giao diện khác nhau cho giao tiếp RS-232C ngoài khả năng kết nối với máy in và dụng cụ đo lường điện tử

Màn hình TFT LCD cung cấp khả năng hiển thị và khả năng hoạt động tuyệt vời
Hệ thống khí nén hoàn toàn/bán nổi cho phép điều chỉnh chiều cao đệm khí
Phép đo có thể được thực hiện bằng các lệnh dựa trên biểu tượng cũng hỗ trợ thao tác dễ dàng
Sao lưu/khôi phục dữ liệu và các chương trình phần đo lường có thể được thực hiện bằng thiết bị lưu trữ USB (tương thích với định dạng FAT16/32).

Thước đo cao tuyến tính Mitutoyo LH-600E

THÔNG SỐ KỸ THUẬT

Mã đặt hàng		LH-600E (không có tay cầm lực)
Dải đo (Bước trục)		0 đến 977 mm (600 mm)
Độ phân giải		0.0001/ 0.001/ 0.01/ 0.1 mm (có thể lựa chọn)
Độ chính xác ở 20 ˚C	Độ chính xác¹	(1.1 + 0.6L / 600) μm, L= Chiều dài đo (mm)
	Độ lặp lại¹	Mặt phẳng: 0.4 μm (2σ), Lỗ: 0.9 μm (2σ)
	Độ vuông góc (mặt trước và sau)²	5 μm (sau khi bù)
	Độ thẳng (mặt trước và sau)²	4 μm (độ chính xác cơ khí)
Phương thức dẫn hướng		Ổ lăn
Phương thức điều khiển		Động cơ (5, 10, 15, 20, 25, 30, 40 mm/s: 7 bước) hoặc Thủ công
Thang đo		Bộ mã hóa tuyến tính loại phản xạ
Lực đo		1 N (chức năng lực liên tục tự động)
Phương thức cân bằng		Cân đối trọng
Chế độ di chuyển máy chính		Vòng đệm khí hoàn toàn nổi (di chuyển) / nửa nổi (đo lường)
Nguồn khí		Tích hợp máy nén
Hiển thị		Màn hình màu TFT LCD 5.7 inch
Số lượng chương trình tối đa		50
Số lượng dữ liệu đo tối đa		60,000 (Tối đa 30,000 dữ liệu/chương trình)
Nguồn cấp		Bộ chuyển đổi AC/Pin NiMH
Tuổi thọ pin		Khoảng 5 tiếng (chu kỳ làm việc của máy nén tối đa là 25%)
Thời gian sạc pin		Khoảng 3 tiếng (có thể sử dụng trong khi sạc)

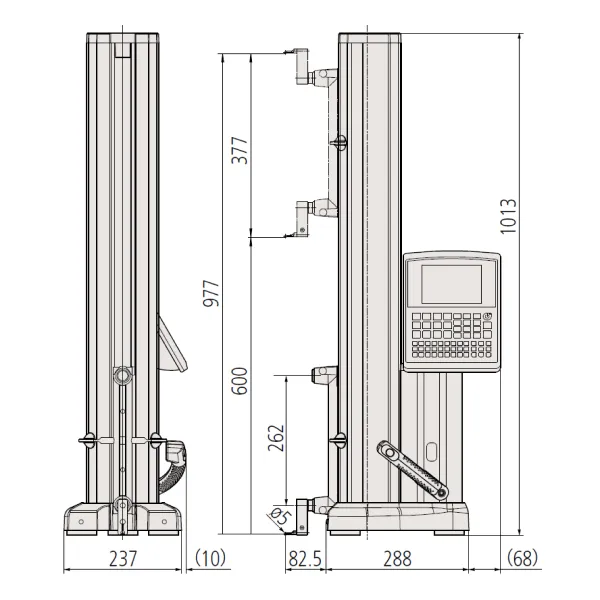

Kích thước (W×D×H)		237 × 438 × 1013 mm
Khối lượng		24 kg
Phạm vi nhiệt độ / độ ẩm hoạt động		5 đến 40 ˚C / 20 đến 80% RH (không ngưng tụ)
Phạm vi nhiệt độ / độ ẩm bảo quản		-10 đến 50 ˚C / 5 đến 90% RH (không ngưng tụ)

1: Đảm bảo khi sử dụng đầu dò ø5 lệch tâm tiêu chuẩn

2: Đảm bảo khi sử dụng Đầu đòn bẩy (519-521), Mu-rô (519-561).

Chú ý: Để có được độ chính xác tối đa của phép đo, vui lòng lưu ý những điều sau:

Sử dụng trong môi trường càng gần 20˚C càng tốt và có thể thay đổi nhiệt độ tối thiểu theo thời gian
Sử dụng kết hợp với tấm bề mặt JIS 1 lớp hoặc cao hơn

PHỤ KIỆN TIÊU CHUẨN

12AAF634: Đầu dò bước ø5 mm
12AAA715: Khối điều chỉnh đường kính đầu bi

Chú ý: Khi hiệu chỉnh được thực hiện bằng cách sử dụng điểm tiếp xúc loại côn, cần phải có khối hiệu chỉnh đường kính bi 12AAA787 (đối với điểm tiếp xúc loại côn)

12AAF674: Cân phụ trợ

CÁC PHỤ KIỆN NGOẠI VI KHÁC

Mã đặt hàng	Sản phẩm
12AAN052	Giấy biên nhận (10 cuộn/set)
12AAA804	Cáp máy in (2m)
12AAA807	Cáp RS-232C (2m)
936937	Cáp điện tử (1m)
965014	Cáp điện tử (2m)

PHỤ KIỆN TÙY CHỌN

Mã đặt hàng	Sản phẩm
12AAC072	Đầu dò đo sâu
12AAC073	Đầu dò đo côn
932361	Gá đỡ đầu cần gạt Mu-rô
12AAA792	Gá đỡ đồng hồ so
12AAA793	Gá đỡ đầu dò kéo dài
12AAB552	Đầu dò bi ø10 mm (loại đồng trục)
957265	Đầu dò đĩa ø20 mm
957264	Đầu dò đĩa ø14 mm
957261	Đầu dò bi ø2 mm (loại đồng trục)
957262	Đầu dò bi ø3 mm (loại đồng trục)
957263	Đầu dò bi ø4 mm (loại đồng trục)
226118	Bộ chuyển đổi đầu cảm ứng M3 CMM
226117	Bộ chuyển đổi đầu cảm ứng M2 CMM
12AAA789	Đầu dò bi offset ø6 mm
12AAA788	Đầu dò bi offset ø4 mm
12AAB136	Đầu dò hình trụ ø10 mm
12AAF666	Đầu dò bi ø1 mm (loại đồng trục)

Mã đặt hàng	Sản phẩm
12AAF667	Đầu dò bi Ruby ø2 mm (loại đồng trục)
12AAF668	Đầu dò bi ø10 mm (loại đồng trục) L: 82 mm
12AAF669	Đầu dò bi ø10 mm (loại đồng trục) L: 120 mm
12AAF670	Đầu dò đĩa ø5 mm
12AAF671	Đầu dò đĩa ø10 mm
12AAF672	Đầu dò bi offset ø1 mm
05HAA394	Đầu dò bi offset ø5 mm
12AAA879	Phôi thử
932377A	Đầu dò bi ø2 mm CMM
932378A	Đầu dò bi ø3 mm CMM
932379A	Đầu dò bi ø5 mm CMM
932380A	Đầu dò bi ø6 mm CMM
532328	Đầu dò bi ø10 mm CMM
532345	Đầu dò đĩa CMM ø20 mm
930803	Đầu dò đĩa CMM ø30 mm
12AAF712	Pin
