Thiết bị đo và hiệu chuẩn chiều dài Trimos TELS
GIỚI THIỆU
Mini-Horizontal TELS là công cụ lý tưởng để kiểm tra các kích thước nhỏ.
Thiết bị chủ yếu được sử dụng để kiểm tra kích thước bên trong và bên ngoài, chẳng hạn như dưỡng đo trụ, bộ căn mẫu, dưỡng đo ren trong và để đo chính xác các bộ phận sản xuất
Ý tưởng đáng tin cậy dễ dàng phù hợp để sử dụng trong môi trường làm việc.
Có thể áp dụng một đầu dò điện tử và bộ hiển thị kỹ thuật số hoặc đơn giản là một bộ phận quay số để thực hiện tất cả các phép đo. Việc lựa chọn hệ thống đo phụ thuộc vào độ chính xác cần thiết.
Dải cho phép đo trong từ 10 đến 100 mm và Dai đo ngoài từ 0 đến 100 mm hỗ trợ một số lượng lớn các ứng dụng. Dải đo tuyệt đối là 25 mm và cần cài đặt trước để có được toàn bộ chiều dài.
Các phụ kiện có sẵn.
- LÝ TƯỞNG ĐỂ KIỂM TRA KÍCH THƯỚC NHỎ
- QUẢN LÝ DỄ DÀNG
- THÍCH HỢP SỬ DỤNG TRONG KHU XƯỞNG
- LỰA CHỌN NHIỀU PHỤ KIỆN
Mô tả
hiển thị / phần mềm
- CÁC TÍNH NĂNG CỦA MÀN HÌNH SYLVAC:
- LỰA CHỌN ĐƠN VỊ ĐO MM / INCH
- MÀN HÌNH TƯƠNG PHẢN
- ĐẦU VÀO VÀ HIỂN THỊ GIỚI HẠN DUNG SAI
- PHÂN LOẠI (2 – 6 LỚP)
- ĐẦU VÀO VÀ THIẾT LẬP GIÁ TRỊ
- NGHỊCH ĐẢO DẤU ĐO (+/-)
- CHỌN KÊNH
- GIÁ TRỊ GIỮ LẠI
- KHÓA BÀN PHÍM VÀ LỰA CHỌN MM / INCH
- CHỨC NĂNG ĐO NGOÀI SỬ DỤNG CHÂN PEDAL HOẶC MÁY TÍNH
- IN GIÁ TRỊ VÀ PHÂN TÍCH THỐNG KÊ
THÔNG SỐ KỸ THUẬT
| TELS | ||
|---|---|---|
| Dải đo tuyệt đối | mm (in) | 25 (1) |
| Phạm vi ứng dụng (các phép đo bên ngoài) | mm (in) | 100 (4) |
| Phạm vi ứng dụng (đo bên trong) | mm (in) | 100 (4) |
| Sai số tối đa cho phép ( theo đầu dò)1) | µm | 1.5 |
| Độ lặp lại (2s) 1) | µm | 0.1 |
| Độ phân giải1) | mm (in) | 0.1 ÷ 0.0001 (.001÷ 00001) |
| Đo lực (có thể điều chỉnh) | N | 3-8 |
| Nhiệt độ vận hành | °C | +10 ÷ +40 |
| Nhiệt độ bảo quản | °C | 40 |
| Khối lượng | kg | 15 |
1) Phụ thuộc vào đầu dò. Giá trị hợp lệ với đầu dò P25 ở nhiệt độ 20 ± 0,2 ° C và độ ẩm tương đối là 50 ± 5%.

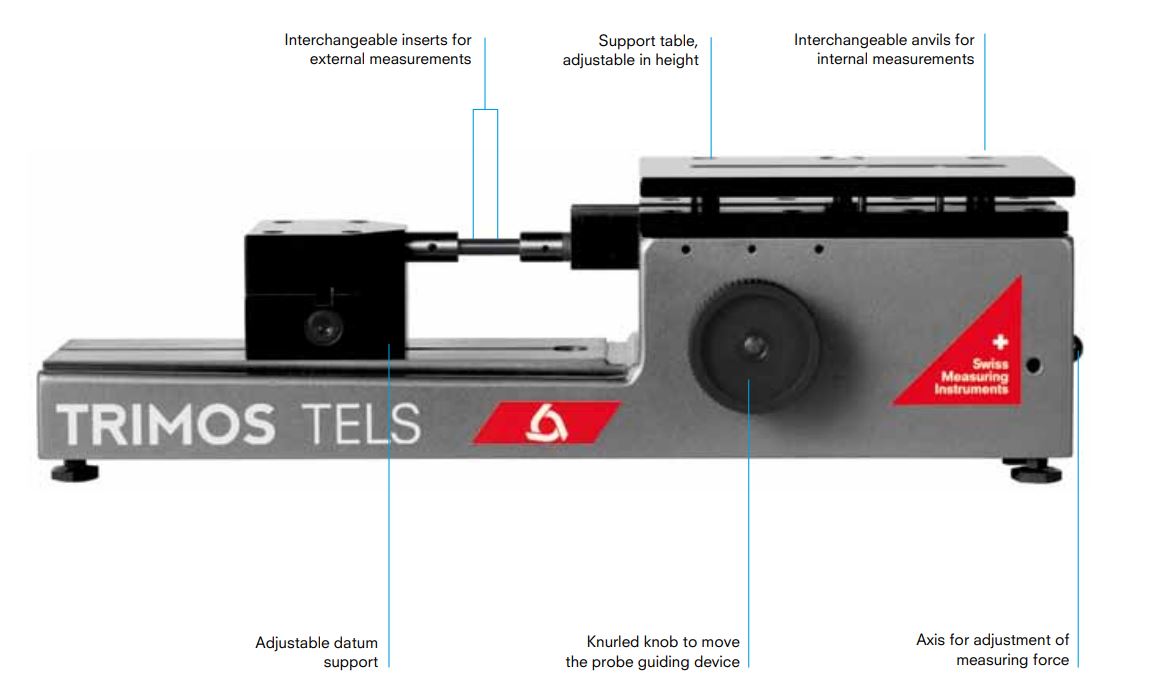

Lược đồ
Dụng cụ chuẩn
| Các thiết bị TElS được cung cấp như sau: | |
|---|---|
| Dụng cụ theo thông số kỹ thuật | Hướng dẫn sử dụng (750 50 0019 03) |
| Đo chèn để đo ngoài (TELS50) | Tấm lợp (TA-TO-301) |
| Đo khe hở cho các phép đo trong (TELS10) | Giấy chứng nhận kiểm định |
Mã số
| TELS |
| TELS 700 205 00 01 |
Ứng dụng

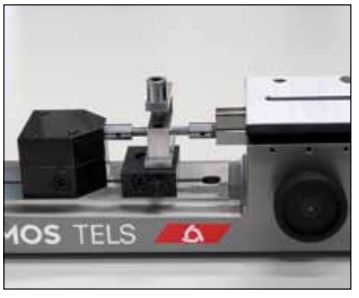

Kiểm tra đường kính ngoài (TELS50, TELS5, TELS5.1)

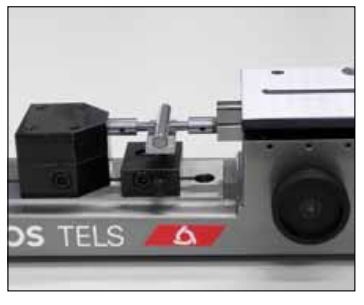

Kiểm tra độ dài (TELS50, TELS5, TELS5.1)

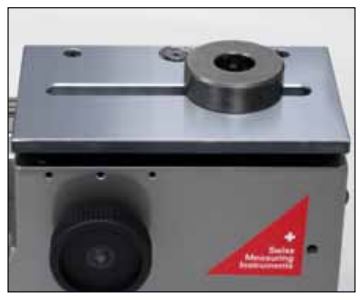

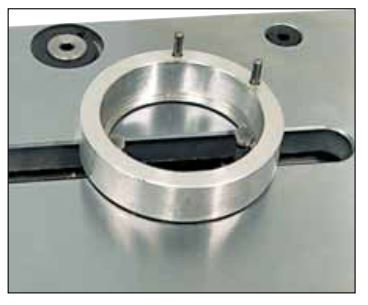

Kiểm tra đường kính bên trong (TELS10)
Kiểm tra các rãnh bên trong (TELS10)
