Mô tả

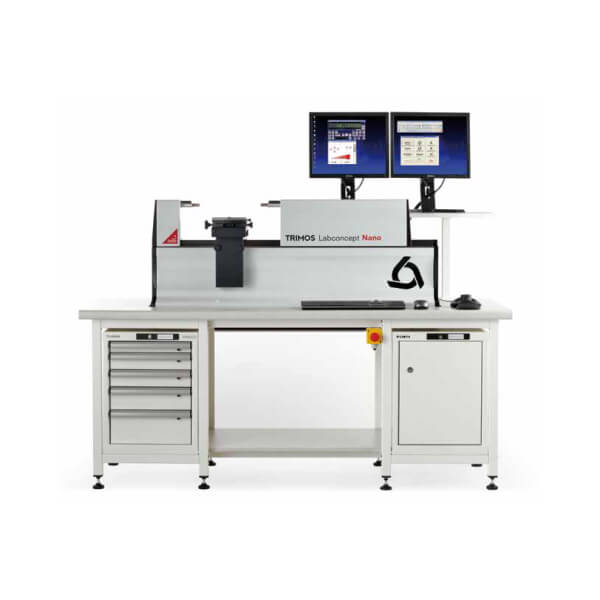

Thiết bị đo và hiệu chuẩn chiều dài vạn năng
Trimos LABCONCEPT NANO
GIỚI THIỆU
Thiết kế chắc chắn của Labconcept Nano cung cấp một nền tảng lý tưởng và hiệu quả để kiểm tra và hiệu chuẩn tất cả các loại đồng hồ đo và dụng cụ đo lường. Việc kiểm tra kích thước bên trong và bên ngoài sẽ được thực hiện như một quy trình hoàn toàn tự động bằng ba trục cơ giới XYZ và sự đơn giản của việc sử dụng phần mềm Trimos WinDHI.
Labconcept Nano được thiết kế và sản xuất hoàn toàn tại Thụy Sĩ theo tiêu chuẩn chất lượng cao nhất.
Labconcept Nano tích hợp các công nghệ đo lường và động cơ mới nhất và có thể được xem xét như là công cụ hiệu chuẩn “đầy đủ kỹ thuật số” đầu tiên. Một máy tính kiểm soát tất cả các thành phần điện tử. Sử dụng năng lượng thấp nên tránh nung nóng và giữ năng lượng, bảo trì và chi phí sửa chữa ở mức hợp lý. Các vòng bi tuyến tính đã chứng minh ưu thế của nó so với tất cả các công nghệ về độ chính xác, mài mòn, độ cứng, nhiệt độ ổn định, độ tin cậy, bảo vệ bụi và bảo trì. Họ đảm bảo độ ổn định đặc biệt và độ chính xác thông qua thời gian
- ĐỘ CHÍNH XÁC CAO
- ĐỘ LẶP LẠI TUYỆT VỜI
- ĐO LƯỜNG ĐƯỢC CƠ GIỚI HÓA, TRỤC X, LỰA CHỌN TỐC ĐỘ BẰNG PHẦN MỀM
- BÀN ĐO VẠN NĂNG CÓ ĐỘNG CƠ, TRỤC CNC Y VÀ Z VỚI HỆ THỐNG ĐO TÍCH HỢP
- LỰC ĐO (0-12N) VÀ KHÓA MỎ ĐO ĐƯỢC THỰC HIỆN BẰNG PHẦN MỀM
- HỆ THỐNG BÙ NHIỆT ĐƯỢC TÍCH HỢP
- DẢI ĐO TUYỆT ĐỐI TRÊN MỌI DÒNG SẢN PHẨM: 350 MM
- PHẠM VI ỨNG DỤNG: 350, 600 VÀ 1100 MM
- ĐO CÁC BỘ PHẬN LÊN ĐẾN 60 KG
- 2 MÀN HÌNH TRONG GÓI TIÊU CHUẨN
- CÁC PHÉP ĐO ĐƯỢC ĐIỀU KHIỂN CNC NGAY TRÊN ĐƯỜNG KÍNH VÀ REN
Mô tả
MÀN HÌNH / PHẦN MỀM
Trimos Win DHl là phần mềm đo đặc biệt của Trimos. Nó là một phần của Labconcept Nano và cho phép thực hiện tất cả các chức năng đo. Nó giúp người dùng thực hiện tất cả các tác vụ đo lường qua một giao diện thân thiện.
Việc cơ giới hóa hộp đo (X), cả trục quay (Z) và trục ngang (Y) của bàn đo đa năng cho ta một hiệu suất vượt trội về tốc độ đo, dễ sử dụng và độ chính xác cao.
Định vị có thể thực hiện dễ dàng bằng chuột và bàn phím hoặc qua màn hình cảm ứng (tùy chọn) hay cần điều khiển (tùy chọn). Sau khi định vị, các phép đo hoàn toàn được điều khiển bằng CNC, bao gồm cả việc tìm kiếm điểm đảo. Đồng hồ đo kiểu cắm và vòng, đồng hồ đo kiểu cắm và vòng ren… có thể được thay đổi tự động trong vài giây. Không có nguy cơ làm hỏng các đầu dò nhạy cảm khi di chuyển hoặc đo lường, ngay cả với các bộ phận siêu nhỏ và bộ phận chèn
- 100% ĐO TỰ ĐỘNG
- PHÉP ĐO ĐƯỢC THỰC HIỆN CHỈ TRONG MỘT VÀI GIÂY
- GIAO DIỆN THÂN THIỆN VỚI NGƯỜI DÙNG
- HỖ TRỢ HÌNH ẢNH CHO CÁC CHỨC NĂNG ĐO
- LỰC ĐO ĐƯỢC ĐIỀU CHỈNH ĐIỆN TỬ
- TRUYỀN DỮ LIỆU BẰNG BÀN ĐẠP CHÂN
- DDE-SERVER (CHO EXCEL, WORD, v.v…)
TRIMOS WINCOMP
Labconcept Nano được trang bị tiêu chuẩn với hệ thống bù nhiệt độ Trimos WinComp cho phép thu thập và quản lý dữ liệu nhiệt độ.
- PHẦN MỀM ĐỘC QUYỀN
- ĐIỀU CHỈNH VÀ QUẢN LÝ DỮ LIỆU NHIỆT ĐỘ
- KẾT NỐI THƯỜNG XUYÊN VỚI WinDHI
- BÙ THỰC TẾ THEO PHÉP ĐO
- DỄ DANG TRUY XUẤT SỰ BIẾN THIÊN NHIỆT ĐỘ TRONG NHIỀU NĂM
- HÌNH ẢNH HIỂN THỊ VỀ BIẾN THIÊN NHIỆT ĐỘ
- THƯ VIỆN TÀI LIỆU
- CHỈ SỐ MỨC ĐỘ TIN CẬY CỦA PHÉP ĐO
QMSOFT
Trimos đề xuất gói phần mềm QMSOFT để kiểm tra và quản lý tất cả các công cụ đo lường.
- TÍCH HỢP BỘ ĐIỀU KHIỂN CHO CÁC THIẾT BỊ CỦA TRIMOS
- KÍCH THƯỚC VÀ DUNG SAI ĐỊNH DANH ĐỀU CÓ SẴN THEO TIÊU CHUẨN
- CHỨNG CHỈ KIỂM ĐỊNH THEO YÊU CẦU
THÔNG SỐ KỸ THUẬT
| LABCONCEPT Nano | 350 | 600 | 1100 | |
|---|---|---|---|---|
| Phạm vi ứng dụng | mm (in) | 350 (13.2) | 600 (23.6) | 1100 (43.3) |
| Dải đo tuyệt đối | mm (in) | 350 (13.2) | ||
| Sai số tối đa | µm | 0.07+L(mm)/2000 | ||
| Độ lặp lại (2s) | µm | 0.03 | ||
| Độ phân giải tối đa | mm (in) | 0.000001 (0.0000001) | ||
| Lực đo (điều chỉnh bằng phần mềm) | N | 0 ÷ 12 | ||
| Nhiệt độ vận hành | °C | +15 ÷ +35 | ||
| Nhiệt độ bảo quản | °C | -10 ÷ +40 | ||
| Độ ẩm tương đối | % | 20 ÷ 80 | ||
| Khối lượng | kg | 350 | 420 | 500 |
Giá trị thay đổi trong khoảng nhiệt độ 20 ± 0.2 °C và độ ẩm tương đối 50 ± 5%.
| Bàn đo với trục Y và Z có động cơ | ||
|---|---|---|
| Dải dich chuyển, trục Z | mm (in) | 80 (3) |
| Dải dịch chuyển, trục Y | mm (in) | 50 (2) |
| Chuyển động nổi, trục X | µm | ± 10 |
| Góc nghiêng (Y) | ° | ± 1.5 |
| Góc quay (Z) | ° | ± 4 |
| Khối lượng tối đa của các bộ phận | kg | 60 |
Cả 2 trục Y và Z đều được tích hợp phần mềm đo

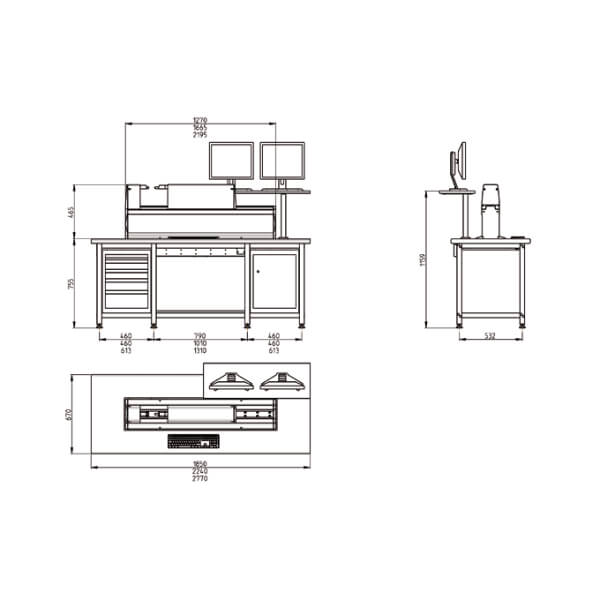

Lược đồ
THIẾT BỊ TIÊU CHUẨN
| Lapconcept Nano được cung cấp như sau: | |
|---|---|
| Thiết bị theo thông số kỹ thuật với vòng đệm bề mặt cacbua vonfram | |
| Bàn đo đa năng với trục Y và Z có động cơ (Nano-14) | |
| PC với giao diện, 2 màn hình LCD TFT và 1 máy in | |
| Bàn đạp chân để truyền dữ liệu (TELMA31) | |
| Bàn làm việc thiết kế đặc biệt gồm 1 ngăn tủ và 1 cánh tủ | |
| Hệ thống bù nhiệt (TEMPCOMP-B) | |
| Tấm lợp (TA-TO-302) | |
| Vỏ bảo vệ (TEL.HO500 / 1000 / 1500) | |
| Bộ phím Allen (TA-TO-004) | |
| Hướng dẫn sử dụng (750 50 0039 03) | |
| Giấy chứng nhận kiểm định | |
Mã đặt hàng
| LABCONCEPT Nano | Bàn làm việc tiêu chuẩn | Bàn làm việc chống rung | |
|---|---|---|---|
| LABC-NANO 350 700 213 00 01 | TA-TO-306 714 12 006 | TA-TO-310 714 12 010| | Dải đo 350 mm |
| LABC-NANO 600 700 213 10 01 | TA-TO-307 714 12 007 | TA-TO-311 714 12 011 | Dải đo 600 mm |
| LABC-NANO 1100 700 213 20 01 | TA-TO-308 714 12 008 | TA-TO-312 714 12 012 | Dải đo 1100 mm |
ỨNG DỤNG
