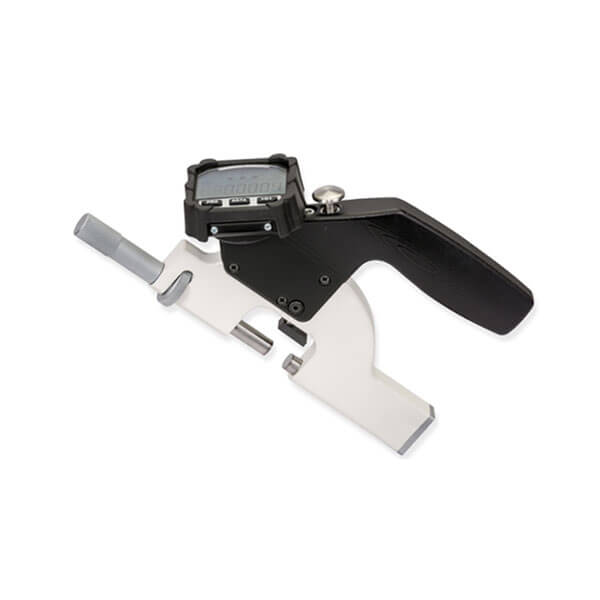

Panme điện tử Feinmess Suhl 3902

Phạm vi ứng dụng Tối đa 200 mm

ĐỂ ĐO LƯỜNG CÁC THÀNH PHẦN CHÍNH XÁC, KIỂM TRA ĐƠN GIẢN
THÍCH HỢP ĐỂ SỬ DỤNG TRONG PHÒNG ĐO LƯỜNG HOẶC SẢN XUẤT

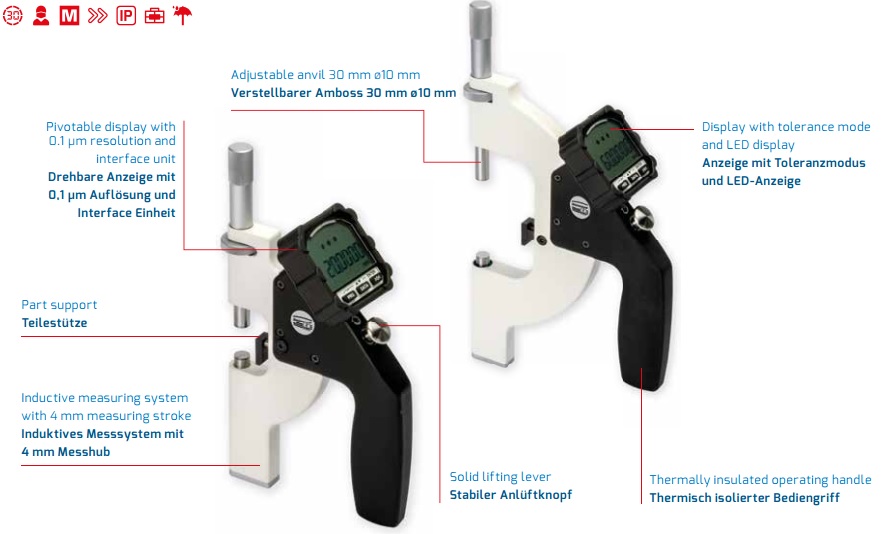

Những lợi ích

Độ chính xác đo cao với độ phân giải 0,1 µm
Hỗ trợ vững chắc với các mặt đo 10 mm
Đầu dò cảm ứng bù tuyến tính với đột quỵ đo 4 mm
Số liệu chuyển đổi inch mm / inch

Kiểm tra nối tiếp đơn giản nhờ thiết bị nâng rắn
Có thể được lập trình bởi PC
Lực đo liên tục cho độ chính xác lớn <0,3μm
Phần tử hiển thị có thể xoay lớn với trường dung sai có thể điều chỉnh và đèn LED giá trị giới hạn

Trục đo được giới thiệu ở bên dưới cho các sai số đo thấp
Ngoài ra đối với lớp đo lường cảm ơn liên quan đến sản xuất và lớp bảo vệ IP 65
Kiểm soát nhiệt độ thiết bị

Sự mô tả hệ thống

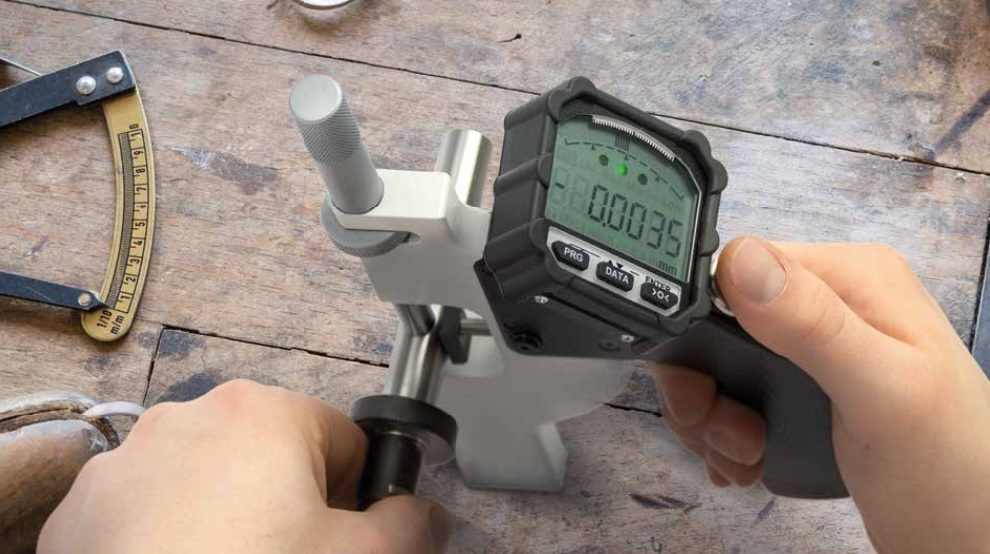

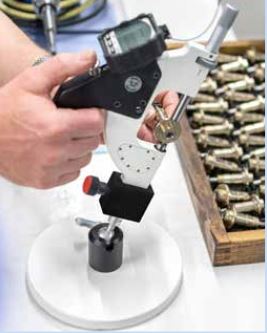

Panme điện tử với thân thiết bị đo rắn và hệ thống đo lường quy nạp mới đạt được độ chính xác và độ lặp lại rất cao. Trọng lượng của dụng cụ đo dừng trên chi tiết gia công nhờ mỏ đo có thể diều chỉnh từ bên trên Đầu dò đo được di chuyển từ bên dưới có bước tự do là 4 mm và đảm bảo độ lặp lại rất cao nhờ lực đo không đổi. Độ phân giải màn hình là 0,1µm. Bề mặt đo lớn 10 mm đảm bảo hỗ trợ ổn định trên mẫu thử. Tất cả các giá trị đo được ghi có thể được xử lý bên ngoài bằng một mô-đun không dây tùy chọn. Hàm dung sai có thể điều chỉnh giúp đơn giản hóa việc sử dụng trong các phép đo nối tiếp.

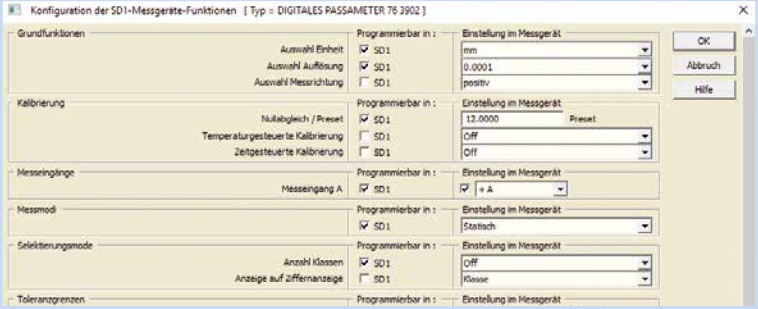

Có thể lập trình với phần mềm tùy chọn FMS-SD1 trực tiếp qua cáp. Tất cả các chức năng bên trong như hiệu chuẩn, chức năng LED và màu sắc, thanh chỉ thị, chế độ đo hoặc khóa mật khẩu có thể được thực hiện thông qua PC.

Phiên bản / Phạm vi ứng dụng

150 – 180 mm
76 3902 007 20

Phiên bản	Phạm vi ứng dụng / Mã đặt hàng
	0 – 30 mm 76 3902 001 20
	25 – 55 mm 76 3902 002 20
	50 – 80 mm 76 3902 003 20
	75 – 105 mm 76 3902 004 20
	100 – 130 mm 76 3902 005 20
	125 – 155 mm 76 3902 006 20
	175 – 205 76 3902 008 20

Phiên bản đặc biệt theo yêu cầu.

Thông số kỹ thuật

Bề mặt đo

10 mm
Độ phẳng / Độ song song

<0,3 mm / <0,5 mm
Lặp lại chính xác

< 0.3
Độ phân giải

< 0.3
Bước đo của đầu dò

4 mm
Lực đo

12 – 18 N
Đo lực đặc biệt

10 N
Trọng lượng của mã sản phẩm là 0 – 30 mm

0,9 kg
Cấp độ bảo vệ

IP 65

Phụ kiện

Cabel và phần mềm

76 3902 901 25
RF1 Triple I

81 0000 000 16

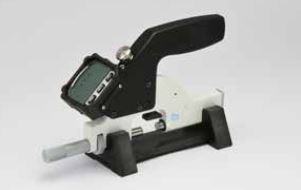

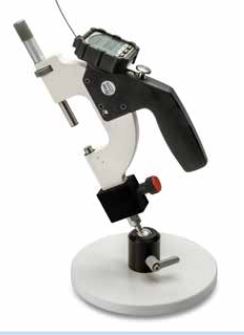

Giá đỡ thiết bị

76 3902 801 25
Giá đỡ thiết bị I

0 – 30 mm / 25 – 55 mm

76 3902 820 14

0 – 30 mm / 25 – 55 mm

76 3902 821 20
