Mô tả

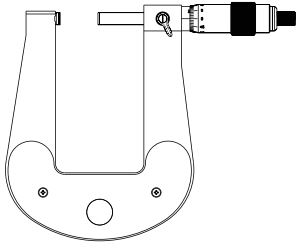

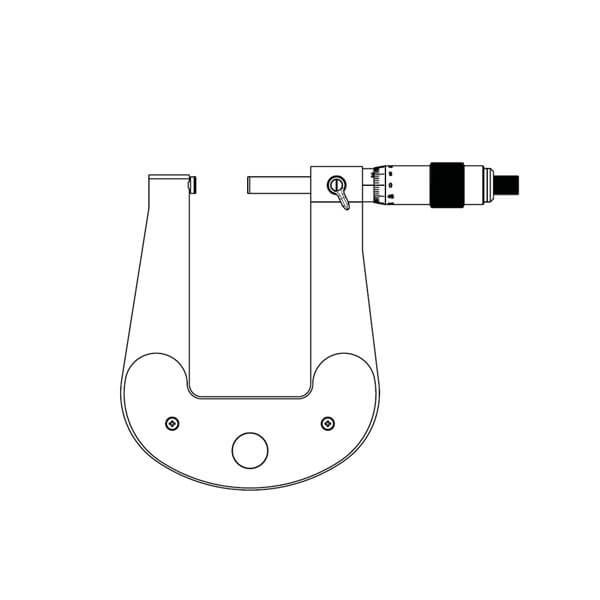

Panme cơ khí Feinmess Suhl 337
Phạm vi ứng dụng Tối đa 200 mm
- ĐỂ ĐO CÁC MẶT PHẲNG VÀ CÁC TẤM KIM LOẠI MỎNG
Những lợi ích
- Giới hạn sai số theo DIN 863
- Cách nhiệt
- Khung họng sâu
- Cũng có thể được cung cấp với các tấm đo
- Đo an toàn do bề mặt đo lớn 8 mm
Phiên bản / Phạm vi ứng dụng
| Phiên bản | Phạm vi ứng dụng / Mã đặt hàng | Phiên bản |
|---|---|---|
| ĐỐI VỚI BẢNG KIM LOẠI VÀ VÒI CỨNG | ||
 | 0 – 25 mm 76 9324 001 20 76 8240 241 20 | tương tự kỹ thuật số |
 | 25 – 50 mm 76 9324 002 20 76 8240 242 20 | tương tự kỹ thuật số |
| 50 – 75 mm 76 9324 003 20 76 8240 243 20 | tương tự kỹ thuật số | |
| 75 – 100 mm 76 8240 244 20 | kỹ thuật số | |
| ĐỐI VỚI VẬT LIỆU ELASTIC (NHỰA, CAO SU, DA VV.) | ||
 | 0 – 25 mm 76 9324 101 20 | Tấm đo / Messteller 15 mm |
Phiên bản đặc biệt: Họng khung sâu hơn, tấm đo lớn, không từ tính, trục chính tốt nghiệp 1 mm
Thông số kỹ thuật
PHIÊN BẢN KỸ THUẬT SỐ
- Độ phân giải có thể chuyển đổi0.01 mm / 0.001 mm; 0.0005 inch / 0.00005 inch
- Dải đo0 – 25 mm
- Bước đo trục1,0 mm
- Lực đo bằng núm vặnca. 7 N
- Đường kính bề mặt đo8 mm
- Độ phẳng bề mặt< 0.6 µm
- Sự song song của các bề mặt< 1,0 µm
PHIÊN BẢN CHỈ VỚI CHUYỂN ĐỔI
- Lực đo đòn bẩyca. 7 N
- Bước đo đòn bẩy> 1.5 mm
CÁC PHIÊN BẢN TƯƠNG TỰ
- Khung họng100 mm
- Độ phân giải0.01 mm
- Bước đo trục0,5 mm
- Đường kính thân thước phụ19 mm
- Phạm vi ứng dụng25 mm
- Lực đo bằng núm vặn5-10 N
