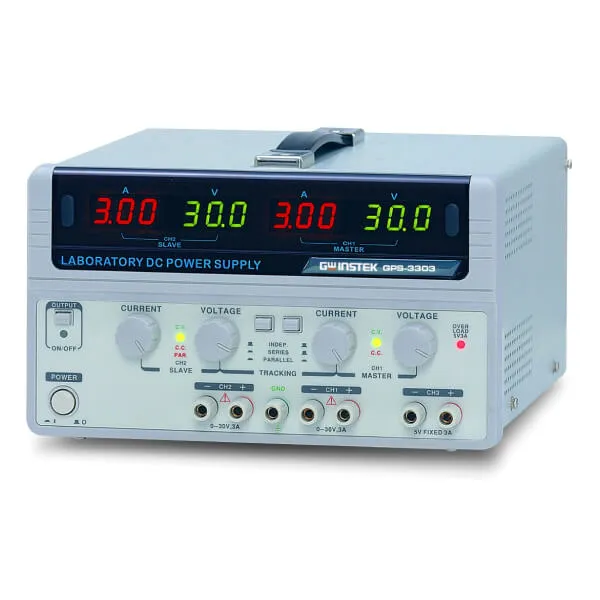

Nguồn DC tuyến tính 3 đầu ra Gw Instek GPS-3303
Thông số kỹ thuật
Thông số kỹ thuật| Độ chính xác | ±0.5% |
| Đầu ra | |
|---|---|
| Điện áp | 0~30V (CH1,CH2), 5V (CH3) |
| Dòng điện | 0~3A (CH1,CH2), 0~3A (CH3) |
| Điện áp mạch nối tiếp | 0~60V (CH1, CH2) |
| Dòng điện mạch song song | 0~6A (CH1,CH2) |
| Thông số điện áp về CH1, CH2 | |
| Ổn áp đầu vào- LineR | ≦0.01% + 3mV |
| Ổn định tải- LoadR | ≦0.01% + 3mV |
| Độ gợn và nhiễu | ≦1mVrms 5Hz ~ 1MHz |
| Thời gian phục hồi | ≦100μS |
| Thông số dòng điện về CH1, CH2 | |
| Ổn áp đầu vào- LineR | ≦0.2% + 3mA |
| Ổn áp tải- LoadR | ≦0.2% + 3mA |
| Độ gợn | nhỏ hơn 3mArms |
| Theo dõi hoạt động | |
| Lỗi | ≦0.5% + 10mV của CH1 |
| Ổn áp mạch nối tiếp | ≦0.01% + 5mV |
| Ổn áp tải- LoadR | ≦300mV |
| Độ gợn và nhiễu | ≦2mVrms, 5Hz ~ 1MHz |
| Thông số CH3 | |
| Điện áp | 2.2V ~ 5.2V |
| Ổn áp đầu vào- LineR | ≦5mV |
| Ổn áp tải- LoadR | ≦15mV |
| Độ gợn và nhiễu | ≦2mVrms 5Hz ~ 1MHz |
| Dòng ra | 1A |
| Màn hình | 4 màn hình LED 3 số |
| Nguồn | AC 100V/120V/220V ±10%, 230V(+10% ~ -6%), 50/60Hz |
| Khối lượng | 7Kg |
| Kích thước | 255(W) x 145(H) x 265(D)mm |
| Phụ kiện gồm | Máy chính, HDSD, Nguồn, Đầu GTL-104A x 2, GTL-105A x 1 ; Đầu test Châu Âu: GTL-203A x 1,GTL-204A x 2, GTL-201A x1 |
