Mô tả

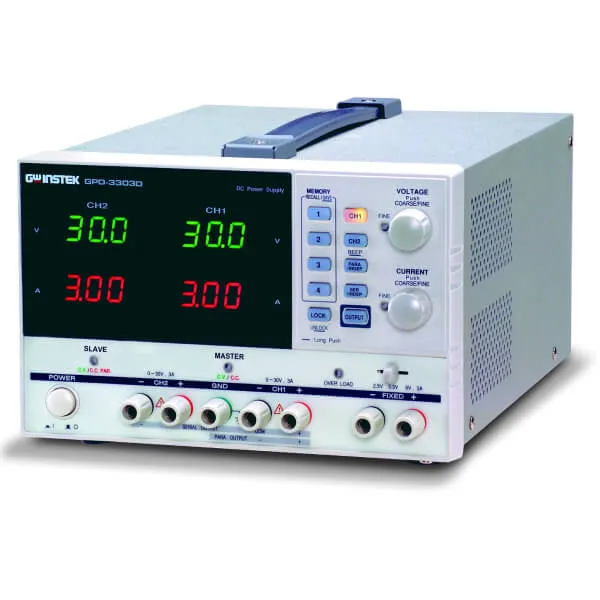

Nguồn DC lập trình tuyến tính 3 đầu ra Gw Instek GPD-3303D
Thông số kỹ thuật
Thông số kỹ thuật| Đầu ra | |
|---|---|
| Điện áp | 0~30V (CH1,CH2), 2.5V/ 3.5 / 5.0V (CH3) |
| Dòng điện | 0~3A (CH1,CH2), 0~3A (CH3) |
| Độ phân giải | |
| Điện áp | 100mV |
| Dòng điện | 10mA |
| Độ chính xác | |
| Điện áp lập trình | ±0.5% |
| Dòng điện lập trình | ±0.5% |
| Điện áp phản hồi | ±0.5% |
| Dòng điện phản hồi | ±0.5% |
| Thông số điện áp về CH1, CH2 | |
| Ổn áp đầu vào- LineR | ≦0.01% + 3mV |
| Ổn áp tải- LoadR | ≦0.01% + 3mV |
| Độ gợn | ≦1mVrms 5Hz ~ 1MHz |
| Độ nhiễu | ±≦10mVpp (5Hz~1MHz) |
| Thời gian phục hồi | ≦100μS |
| Thông số dòng điện về CH1, CH2 | |
| Ổn áp đầu vào- LineR | ≦0.2% + 3mA |
| Ổn áp tải- LoadR | ≦0.2% + 3mA |
| Độ gợn | ≦3mArms |
| Theo dõi hoạt động | |
| Lỗi | ≦0.1%+10mV |
| Thông số CH3 | |
| Điện áp | (2.5V/3.3V/5.0V)±8% |
| Ổn áp đầu vào- LineR | ≦5mV |
| Ổn áp tải- LoadR | ≦15mV |
| Độ gợn và nhiễu | ≦2mVrms |
| Dòng ra | 3A |
| Màn hình | 4 màn hình LED |
| Bộ nhớ | 4 ngăn nhớ |
| Nguồn | AC 100V/120V/220V/230V±10%,50/60Hz |
| Khối lượng | 7Kg |
| Kích thước | 210(W) x 130(H) x 265(D) mm |
| Phụ kiện gồm | Máy chính, HDSD, Nguồn, Đầu GTL-104A x 2, GTL-105A x 1 ; Đầu test Châu Âu: GTL-203A x 1,GTL-204A x 2, GTL-201A x1 |
