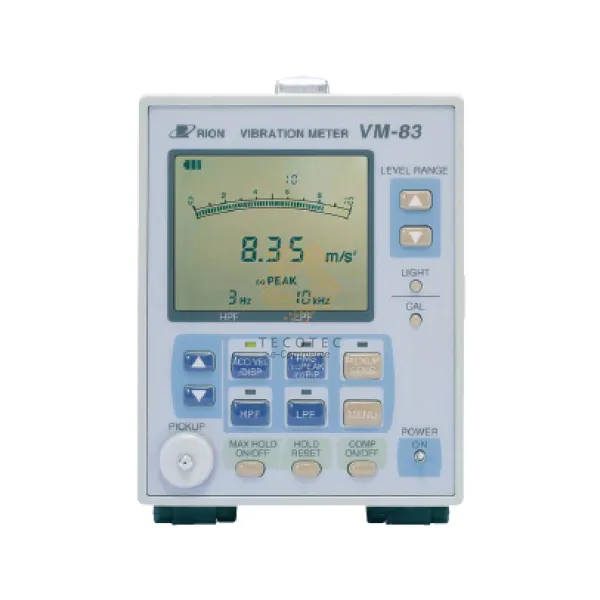

Name: Máy đo độ rung đa năng Rion VM-83 | TECOSTORE.VN
Brand: Rion
SKU: VM-83
Rating: 5 (1 reviews)

Mô tả

Khả năng kết nối với nhiều loại máy đo gia tốc khác nhau cho phép thực hiện nhiều phép đo độ rung
Chức năng so sánh với đầu ra đánh giá mức độ
Các chỉ số hiển thị linh hoạt bao gồm rms, giá trị đỉnh tương đương, đỉnh-đỉnh tương đương, giữ giá trị tối đa và giữ giá trị đỉnh
Đầu nối đầu ra AC và DC
Giao diện nối tiếp cho kết nối nâng cao
Khả năng in dữ liệu qua giao diện nối tiếp

Phần đầu vào

Đầu vào gia tốc kế: Dành cho gia tốc kế áp điện. Dung lượng đầu vào tối đa 30,000 pC
Đầu vào bộ tiền khuếch đại 1: Để kết nối với gia tốc kế áp điện qua bộ tiền khuếch đại VP-26A
Đầu vào bộ tiền khuếch đại 2: Để kết nối các gia tốc kế áp điện với bộ tiền khuếch đại tích hợp; cung cấp điện áp và dòng điện: 18 V, 2 mA

Chế độ đo:

Gia tốc (ACC): m/s²
Vận tốc (VEL): mm/s
Dịch chuyển (DISP): mm

Dải đo

Áp điện: Độ nhạy của gia tốc kế 1.00 đến 9.99 pC/ (m/s²)
Gia tốc: 0,3, 1, 3, 10, 30, 100, 300, 1000
Vận tốc: 3, 10, 30, 100, 300, 1000
Dịch chuyển: 1, 3, 10, 30, 100, 300, 1000 (HPF 1 Hz)
Dịch chuyển: 0,3, 1, 3, 10, 30, 100, 300, 1000 (HPF 3 Hz)
Dịch chuyển: 0,03, 0,1, 0,3, 1, 3, 10, 30, 100 (HPF 10 Hz hoặc cao hơn)
Đối với độ nhạy của gia tốc kế 0.030 đến 0.999 pC/ (m/s²), nhân các số liệu trên với 10
Đối với độ nhạy của gia tốc kế 10,0 đến 99,9 pC/ (m/s²), nhân các số liệu trên với 1/10

Dải tần số rung

Áp điện:

Tăng tốc: 1 Hz đến 20 kHz ± 5%
Vận tốc: 1 Hz đến 3 Hz ± 10%, 3 Hz đến 3 kHz ± 5%
Dịch chuyển: 1 Hz đến 3 Hz ± 20%, 3 Hz đến 500 Hz ± 10%

Bộ lọc

Áp điện:

Bộ lọc thông cao (HPF): 1, 3, 10, 20, 50 Hz (−10% điểm, bậc 3)
Bộ lọc thông thấp (LPF): 100, 300, 1 k, 3 k, 10 kHz (−10% điểm, bậc 3)

Chỉ số hiển thị

RMS: True RMS
Đỉnh tương đương: (EQ PEAK) RMS × √2
Đỉnh-đỉnh tương đương (EQ P-P): Đỉnh RMS × 2
Giữ giá trị tối đa: Giữ giá trị lớn nhất ở chế độ đã chọn tại các chỉ số hiển thị đã chọn
Giữ đỉnh: Giữ đỉnh của dạng sóng gia tốc

Chức năng so sánh: Dựa trên đánh giá mức độ

Cài đặt mức bộ so sánh: Trong các bước 2% của toàn dải
Cài đặt thời gian trễ: 0 đến 9 giây trong các bước 1 giây
Thời gian tự động đặt lại: 0 đến 90 giây trong các bước 1 giây, bật, tắt
Đầu ra so sánh: Đầu ra cực thu mở (điện áp đặt tối đa 24 V, dòng truyền động tối đa 25 mA). Đầu ra bộ rung (có thể chọn bật / tắt), màn hình LCD nhấp nháy

Chức năng hiển thị

Biểu đồ cột: Thang đo tuyến tính, giá trị được lấy mẫu mỗi 100 mili giây
Giá trị đo: Màn hình số 4 chữ số (trung bình 20 mẫu giá trị tức thời được lấy trong khoảng thời gian 100 ms, hiển thị được cập nhật sau mỗi 2 giây)
Chế độ đo: Chỉ số hiển thị, bộ lọc, dung lượng pin (chỉ báo 3 giai đoạn)

Hiệu chuẩn

Độ nhạy của gia tốc kế: 0.030 đến 0.999 pC/ (m/s²), 1.00 đến 9.99 pC/ (m/s²), 10.0 đến 99.9 pC/ (m/s²)
Đầu ra hiệu chuẩn: Tín hiệu hiệu chuẩn thiết bị bên ngoài
Áp điện AC: 80 Hz ± 2%, 2 V ± 2%
DC: 2 V ± 2%

Đầu ra AC: phạm vi trong khoảng 2 V, trở kháng đầu ra 600 Ω, đầu nối BNC

Độ chính xác điện áp đầu ra: Áp điện (đặc tính điện đơn vị, 80 Hz)

Gia tốc: Toàn dải ± 2%
Vận tốc: Toàn dải ± 3%
Độ dịch chuyển: Toàn dải ± 5%

Đầu ra DC: phạm vi trong khoảng 2 V, trở kháng đầu ra 600 Ω, đầu nối BNC

Độ chính xác điện áp đầu ra: Áp điện (chỉ số điện đơn vị, 80 Hz)

Gia tốc: Toàn dải ± 2%
Vận tốc: Toàn dải ± 3%
Độ dịch chuyển: Toàn dải ± 5%

Mức độ tiếng ồn (điển hình)

Độ ồn với đầu vào gia tốc kế, độ nhạy 5.00 pC/ (m/s²)

Dải đo	Chế độ đo	HPF	LPF	Hiển thị	Độ ồn
Sự tăng tốc	0.3	Tắt	Tắt	RMS	0.004 m/s²
Vận tốc	3	1 Hz	Tắt	RMS	0.1 mm/s
Sự dịch chuyển	1	1 Hz	Tắt	RMS	0.015 mm
Sự dịch chuyển	0.03	10 Hz	Tắt	RMS	0.0003 mm

Mức độ tiếng ồn (ví dụ) với gia tốc kế áp điện được kết nối

Gia tốc kế	Chế độ đo	Dải đo	HPF	LPF	Hiển thị	Độ ồn
PV-85	Tăng tốc	0.3	Tắt	Tắt	RMS	0.0034 m/s²
	Vận tốc	3	10 Hz	Tắt	RMS	0.004 mm/s
	Dịch chuyển	0.03	10 Hz	Tắt	RMS	0.0002 mm
PV-90B	Tăng tốc	3	Tắt	Tắt	RMS	0.133 m/s²
	Vận tốc	30	10 Hz	Tắt	RMS	0.17 mm/s
	Dịch chuyển	0.3	10 Hz	Tắt	RMS	0.007 mm

Giao diện nối tiếp: Để xuất dữ liệu và điều khiển từ xa VM-83
Yêu cầu về nguồn điện: pin IEC R14 (cỡ D) × 4, hoặc bộ chuyển đổi AC (NC-98E, tùy chọn)

Mức tiêu thụ dòng điện: Xấp xỉ 190 mA (thay đổi tùy theo điều kiện đo)
Hoạt động liên tục trên pin: Khoảng 20 giờ sử dụng pin kiềm

Điều kiện môi trường xung quanh để sử dụng: −10 đến 50 °C, 20 đến 90% RH (không ngưng tụ)
Kích thước và trọng lượng: 171 (C) × 120 (R) × 234 (D) mm, xấp xỉ 1.8 kg
Phụ kiện đi kèm: Hộp lưu trữ × 1, pin IEC R14 (cỡ D) × 4 (mangan)
