Máy đo tọa độ 3 chiều Mitutoyo FALCIO-Apex 203015

Máy đo tọa độ 3 chiều Mitutoyo FALCIO-Apex 203015 - Ảnh 2

Máy đo tọa độ 3 chiều Mitutoyo FALCIO-Apex 203015

Name: Máy đo tọa độ 3 chiều Mitutoyo FALCIO-Apex 203015 | TECOSTORE.VN
Brand: Mitutoyo
SKU: FALCIO-Apex 203015
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: FALCIO-Apex 203015 Danh mục: Máy đo 3D - CMM, Thiết bị đo cơ khí chính xác Thẻ: FALCIO-Apex 203015 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

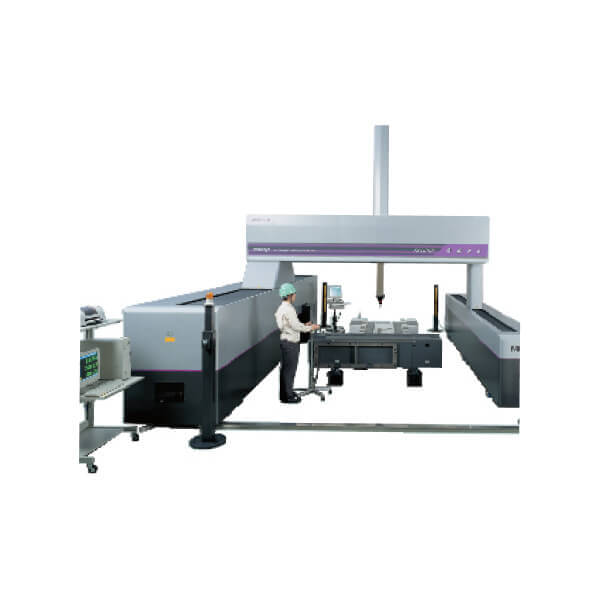

Máy đo tọa độ 3 chiều Mitutoyo FALCIO-Apex 2000/3000

DÒNG SẢN PHẨM 355 — High-Accuracy Large CNC CMM

Máy CMM CNC FALCIO-Apex 2000/3000 sử dụng cấu trúc tiêu chuẩn của Mitutoyo dành cho các loại máy móc lớn, được thiết kế để đo các phôi lớn và nặng với độ chính xác cao. Độ chính xác đo và tốc độ truyền động là mức cao nhất trong dải đo trục X là 2000mm và 3000mm cho máy CMM CNC trên toàn thế giới. Các đơn vị được trang bị hệ thống (MOVAC) để tự động khôi phục sự suy giảm độ chính xác do biến dạng nền gây ra như một tính năng tiêu chuẩn. Các thiết bị an toàn như cảm biến chùm trục Z, công tắc băng và cảm biến khu vực có sẵn dưới dạng tùy chọn. Thiết kế dựa trên đơn đặt hàng

Máy đo tọa độ 3 chiều Mitutoyo FALCIO-Apex 2000/3000

THÔNG SỐ KỸ THUẬT

Loại: Cầu đo	Mã sản phẩm	FALCIO-Apex 203015	FALCIO-Apex 204015	FALCIO-Apex 205015	FALCIO-Apex 305015
Dải đo	Trục X	78.73″ (2000mm)			118.10″ (3000mm)
	Trục Y	118.10″ (3000mm)	157.47″ (4000mm)	196.84″ (5000mm)
	Trục Z	59.05″ (1500mm)
Độ phân giải		0.0000039″ (0.0001mm)
Khối lượng (Bao gồm đế và bộ điều khiển)		23,368 lbs. (10600kg)	27,557 lbs. (12500kg)	34,392 lbs. (15600kg)	35,273 lbs. (16000kg)
Kích thước W x D x H		174.40×234.25×184.64″ (4430x5950x4690mm)	174.40×273.62×184.64″ (4430x6950x4690mm)	174.40×312.99×184.64″ (4430x7950x4690mm)	213.77×312.99×184.64″ (5430x7950x4690mm)
ISO-10360-2:2009 E_0,MPE 18-22°C (64.4-71.6°F)
ISO-10360-2:2009 E_0,MPE 18-22°C (64.4-71.6°F)	TP200:	3.5+4L/1000µm

Cấu hình đầu dò cho các bài kiểm tra ISO
TP200:	Ø4mm x L10mm

Xem trang L-2 để biết cách giải thích về các tuyên bố về độ chính xác của ISO

Máy này kết hợp hệ thống khởi động (hệ thống phát hiện di dời), hệ thống này sẽ vô hiệu hóa hoạt động khi có rung động bất ngờ hoặc di dời máy. Đảm bảo liên hệ với chi nhánh Mitutoyo gần nhất trước khi di dời máy này sau khi lắp đặt lần đầu. Tham khảo trang VIII để biết thêm chi tiết.

Hệ thống đầu dò được hỗ trợ
Loại	Đầu dò	FALCIO Apex
Kích hoạt đầu dò cảm ứng	MH20i
	TP20
	TP200
	TP7
Đầu quét	SP25
	MPP
	SP80
ĐẦU DÒ LASER	SM606
	SM606T
	SM610
	SM1010
BỀ MẶT HOÀN THIỆN	SurfTest
