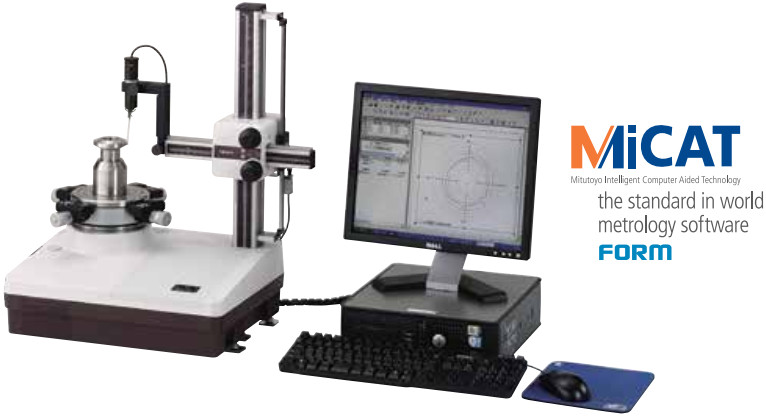

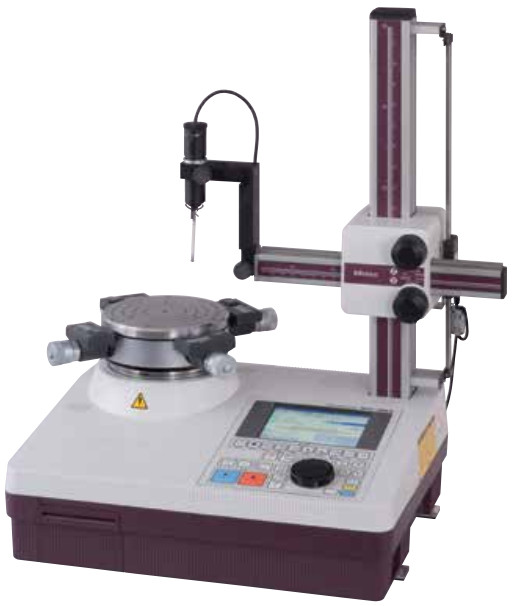

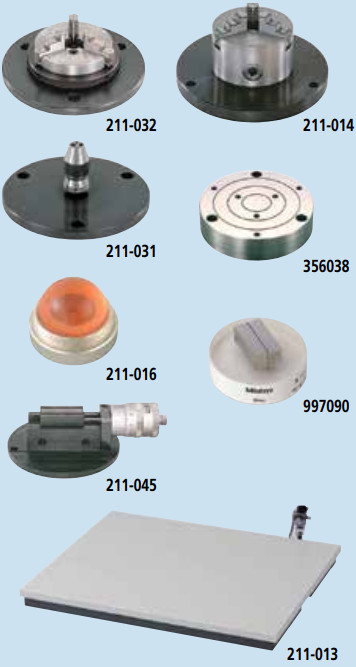

Máy đo độ tròn Mitutoyo RA-120/120P 211-544A

Thông số kỹ thuật

Bàn xoay

• Độ quay chính xác:

  Hướng tâm: (0.04+6H/10000)µm
  H: Chiều cao lấy mâu (mm)
  Quanh trục: (0.04+6X/10000)µm
  X: Khoảng cách từ tâm quay
• Tốc độ quay:

  6rpm

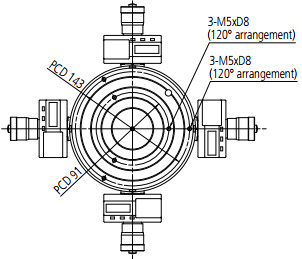

• Đường kính bàn quay:

  ø 1.96″ (150mm)
• Phạm vi định tâm:

  ±.12″ (3mm)
• Phạm vi san bằng:

  ±1°
• Đường kính lấy mẫu tối đa: :ø 11″ (280mm)
• Đường kính phôi tối đa: ø 17.3″ (440mm)
• Trọng lượng phôi tối đa: 55 lbs (25kg)

Trục máy dọc (Trục Z)

• Hành trình dọc:

  11″ (280mm)
• Nguồn cấp:

  1.18″ (30mm)/vòng (thô),
  0.039″ (1mm)/vòng (tinh)
• Chiều cao lấy mẫu tối đa: 11″ (280mm) từ mặt trên bàn xoay
• Chiều sâu lấy mẫu tối đa: 3.94″ (100mm) (min. ID: 1.18″(30mm)

Trục ngang (Trục X)

• Hành trình ngang:

  65″ (165mm) (Bao gồm một phần nhô ra 1″ (25mm) của trung tâm quay của bàn xoay)

Đầu dò và đầu đo

• Dải đo

  ±1000µm
• Lực đo

  100mN±30mN
• Đầu đo tiêu chuẩn:

  12AAL021, đầu bi cacbua, ø1.6mm
• Hướng đo: Hai hướng
• Điều chỉnh góc đầu đo: ±45° (với vạch chia)

Thiết bị phân tích dữ liệu:

• Thiết bị xử lý:

  Tích hợp (PC với Roundpak)*
• Điểm dữ liệu lấy mẫu

  3.600 điểm/vòng quay
• Phần tử phân tích dữ liệu:
• Độ tròn, Độ đồng trục, Độ đồng tâm, Độ phẳng, Đường chạy tròn (hướng tâm), Đường chạy tròn (hướng trục), Độ vuông (so với trục), Độ vuông (so với mặt phẳng), Độ lệch độ dày, Độ song song
• Vòng tròn tham chiếu để đánh giá độ tròn:
• LSC, MZC, MIC, MCC
• Thiết bị ghi dữ liệu:
• Máy in dòng nhiệt tích hợp (máy in bên ngoài tùy chọn) *
• Độ phóng đại lưu trữ:
• X5 đến X200,000, Auto (X1 đến X500,000)*
• Giảm độ nhám thành phần:
• Bộ lọc thông thấp, bộ lọc thông dải
• Loại bộ lọc:
• 2CR-75%, 2CR-50%, 2CRPC-75% (giai đoạn sửa chữa),
  2CRPC-50% (giai đoạn sửa chữa), Gaussian, bộ lọc OFF
• Giá trị điểm ngắt;
• 15upr, 50upr, 150upr, 500upr, 15-150upr, 15-500upr, 50-500upr, Thiết lập bằng tay*
• Số giai đoạn đo
• Tối đa 5 giai đoạn(100 giai đoạn)*

*RA-120P

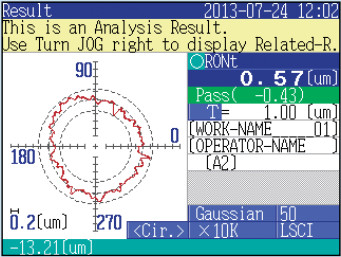

Màn hình LCD màu lớn cho kiểu máy RA-120

Chức năng

• Đo phôi khía
• Tính toán lại mức điểm chuẩn/dữ liệu đo được
• Hàm Limaçon bù cho độ lệch tâm
• Độ xoay màn hình 3D**
• Hiển thị thời gian thực**
• Bố cục đơn giản (bố cục chia)**
• Đường tóc, đường phụ, đường ẩn, đường tô **
• Cài đặt màu của dữ liệu đo được **
• Sự xê dịch của biên dạng ghi được**
• Thu phóng của biên dạng đã ghi**
• Xóa dữ liệu**
• Phân tích đồ thị (độ dịch chuyển/góc giữa các điểm đo được) **
• Phân tích phổ công suất **
• Phân tích răng bánh răng **
• Phân tích sóng hài **
• Đầu ra dữ liệu văn bản (qua định dạng CSV) **

**Chức năng của phần mềm ROUNDPAK

Cung cấp không khí

• Áp lực khí:

  390kPa
• Mức tiêu thụ khí:

  30L/min

• Nguồn cấp:

  100V AC – 240V AC, 50/60Hz

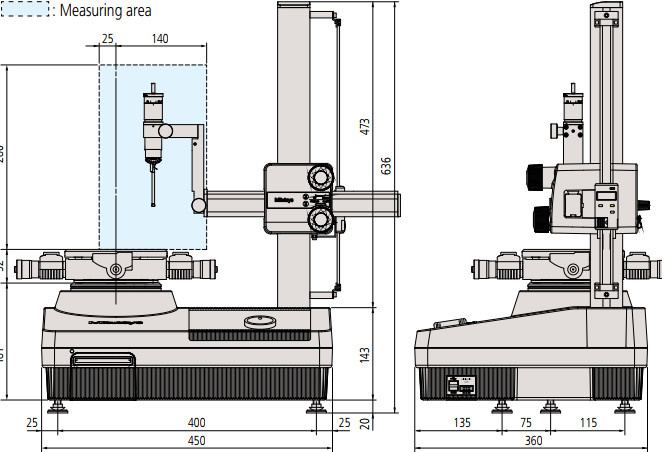

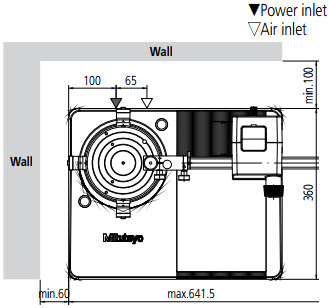

• Kích thước (W x D x H):

  17.7″ x 14.2″ x 25″
  (450 x 360 x 636mm)
• Khối lượng:

  70.5 lbs (32kg) (máy chính),
  4.4 lbs (2kg) (điều hòa không khí)
