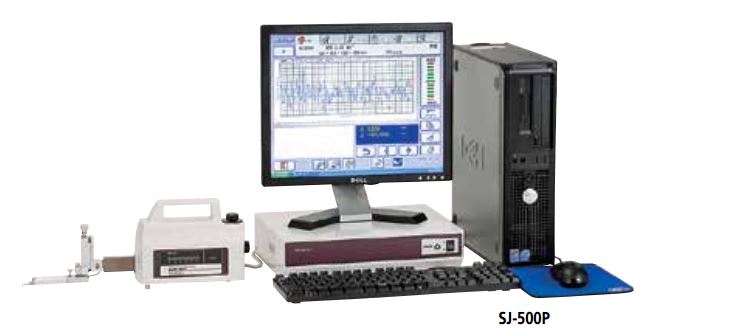

Máy đo độ nhám Mitutoyo Surftest SJ-500/P, SV-2100

SERIES 178

Máy kiểm tra độ nhám bề mặt có độ chính xác cao và hiệu suất cao với bộ điều khiển chuyên dụng, giúp hiển thị thân thiện với người dùng và vận hành đơn giản.

TÍNH NĂNG

Màn hình hiển thị thân thiện với người dùng và thao tác đơn giản LCD TFT 7,5 inch có màu sắc hiển thị cao.
Dễ dàng định vị. Cần điều khiển được tích hợp trong bộ điều khiển chuyên dụng cho phép định vị dễ dàng và nhanh chóng. Có thể dễ định vị đầu dò nhỏ để đo mặt trong của lỗ nhỏ bằng cách sử dụng núm điều khiển bằng tay.

Dễ dàng thiết lập các điều kiện đo độ nhám bề mặt. Được trang bị chức năng nhập liệu đơn giản cho phép nhập liệu theo các ký hiệu hướng dẫn vẽ của tiêu chuẩn độ nhám ISO / JIS. Có thể dễ dàng nhập các cài đặt điều kiện đo rắc rối bằng cách chọn trực tiếp biểu tượng hướng dẫn vẽ cho độ nhám bề mặt từ menu.

SURFPAK-EZ: Phần mềm tập trung vào tác vụ dễ sử dụng

Hiển thị đồ họa thân thiện với người dùng và bố trí nút cho phép hoạt động trực quan. Phân tích đường viền mịn đơn giản được cung cấp theo tiêu chuẩn, bao gồm tính toán bước, diện tích, góc và hình tròn.

THÔNG SỐ KỸ THUẬT

Mã sản phẩm	SJ-500P	SJ-500	SV-2100M4	SV-2100S4	SV-2100H4	SV-2100W4
Loại xử lý dữ liệu	PC System	Xử lý dữ liệu chuyên dụng	Xử lý dữ liệu chuyên dụng
Mã đặt hàng (inch)	178-531-02A	178-533-02A	178-637-01A	178-681-01A	178-683-01A	178-685-01A
Lực đo bộ cảm biến	4mN	4mN	0.75mN
Dải đo trục X	2″ (50mm)		4″ (100mm)
Hành trình dọc	Đế gá tùy chọn		13.8″ (350mm) trục máy điều khiển thủ công	13.8″ (350mm) trục máy điều khiển bằng điện	21.6″ (550mm) trục máy điều khiển bằng điện
Kích thước đế granite (WxD)	Đế gá tùy chọn		23.6 x 17.7″ (600 x 450mm)			39.4 x 17.7″ (1000 x 450mm)
Đơn vị PC I/F	13.7 x 10.4 x 3.4″ (350 x 263 x 86mm)	NA	NA	NA	NA	NA
Kích thước (máy chính, WxDxH)	16.7 x 3.7 x 6.3″ (425 x 94 x 160mm)		28.2 x 17.7 x 34″ (716 x 450 x 863mm)	28.2 x 17.7 x 38″ (716 x 450 x 966mm)	28.2 x 17.7 x 46″ (716 x 450 x 1166mm)	44 x 17.7 x 46.3″ (1116 x 450 x 1176mm)
Khối lượng máy chính	5.9 lbs. (2.7 kg)		308.6 lbs. (140 kg)	308.6 lbs. (140 kg)	330 lbs. (150 kg)	485 lbs (220 kg)
Đánh giá biên dạng	Loại xử lý dữ liệu chuyên dụng: P (biên dạng sơ cấp), R (biên dạng độ nhám), WC, biên dạng dư của lớp vỏ, họa tiết nhám, họa tiết dạng sóng Loại PC system: P (biên dạng sơ cấp), R (biên dạng độ nhám), biên dạng WC, WCA, WE, WEA, DIN4776, E (biên dạng dư của lớp vỏ), họa tiết nhám, họa tiết dạng sóng
Tham số	Loại xử lý dữ liệu chuyên dụng: Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Sm, S, Pc, mr (c),δc, mr, tp, Htp, Lo, lr, Ppi, HSC, Δa, Δq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, λa, λq, R, AR, Rx, W, AW, Wx, Wte, (43 tham số), Tùy biến theo yêu cầu người sử dụng Loại PC system: Pa, Pq, Psk, Pku, Pp, Pv, Pz, Pt, Pc, PSm, PΔq, Pmr (c), Pmr, Pδc, Ra, Rq, Rsk, Rku, Rp, Rv, Rz, Rt, Rc, RSm, RΔq, Rmr (c), Rmr, Rδc, Wa, Wq, Wsk, Wku, Wp, Wv, Wz, Wt, Wc, WSm, WΔq, Wmr (c), Wmr, Wδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rx, AR, R, Wx, AW, W, Wte, Ry, RyDIN, RzDIN, R3y, R3z, S, HSC, Lo, lr, Δa, λa, λq, Vo, Htp, NR, NCRX, CPM, SR, SAR, NW, SW, SAW
Đồ thị phân tích	Loại bộ xử lý dữ liệu chuyên dụng: ADC, BAC, đồ thị phổ công suất Loại PC system: Đồ thị ADC, BAC, đồ thị phổ công suất, đồ thị tương quan tự động, đồ thị phổ công suất Walsh, đồ thị tương quan tự động Walsh, đồ thị phân bố độ dốc, đồ thị phân bố đỉnh cục bộ, đồ thị phân phối tham số
Bù bề mặt cong	Loại xử lý dữ liệu chuyên dụng: Phần bù parabol, phần bù hyperbol, phần bù hình elip, phần bù hình tròn, Phần bù hình nón, phần nghiêng (Toàn bộ, tùy ý) Loại PC system: Phần bù parabol, Phần bù hyperbol, Phần bù hình elip, Phần bù hình tròn, Phần bù hình nón, Độ nghiêng (Toàn bộ, Tùy ý), Phần bù đa thức
Phân tích đường viền	Loại bộ xử lý dữ liệu chuyên dụng: Diện tích, Vòng tròn, Góc, Chênh lệch tọa độ, Bước, Độ nghiêng Loại hệ thống PC (SURFPAK-EZ): Diện tích, Vòng tròn, Góc, Chênh lệch tọa độ, Bước, Độ nghiêng
Bộ lọc	Loại bộ xử lý dữ liệu chuyên dụng: 2CR-75%, 2CRPC-75%, Gaussian, Robust-spline Loại hệ thống PC: 2CR-75%, 2CR-50%, 2CRPC-75%, 2CRPC-50%, Gaussian, Robust-spline

Tùy chọn chân đế trục máy điều khiển bằng tay: 178-085 và 178-089 (đối với SJ-500)

Thích hợp cho việc sử dụng máy tính để bàn trong các phòng kiểm tra và tương tự

Mã 178-085* Không bao gồm thiết bị đo
Phạm vi điều chỉnh dọc: 11,8 “(300mm)
Kích thước (W × D × H): 23.6″ x 17.7″ x 28″ (600 × 450 × 710mm)
Trọng lượng: 242 lbs (110kg)

Mã 178-089* Không bao gồm thiết bị đo
Phạm vi điều chỉnh theo chiều dọc: 9,8 “(250mm)
Kích thước (W × D × H): 15,7 x 9,8 x 2,4″ (400 × 250 × 60mm)
Trọng lượng: 44 lbs (20kg)

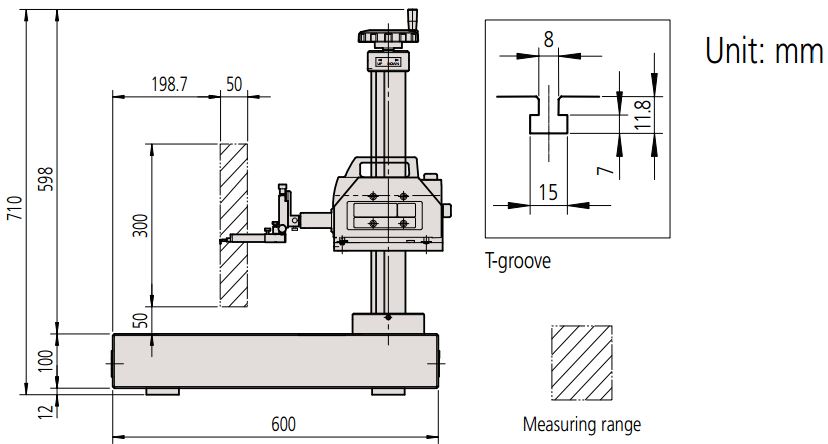

Kích thước của SJ-500 với chân đế cho trục máy điều khiển bằng tay 178-085

Bàn san bằng tự động: 178-081 (cho SJ-500/SV-2100M4), 178-083 (cho SV-2100S4/H4/W4)

Đây là bàn soi thực hiện việc san lấp mặt bằng hoàn toàn tự động khi bắt đầu đo, giải phóng người dùng khỏi thao tác tẻ nhạt này. Việc san lấp mặt bằng hoàn toàn tự động có thể được thực hiện nhanh chóng bởi bất kỳ ai. Ngoài ra, việc vận hành rất dễ dàng và đáng tin cậy.

Góc điều chỉnh độ nghiêng	±2°
Tải tối đa	15.4 lbs (7kg)
Kích thước bàn soi	5.12 x 3.94″(130x100mm)
Khối lượng	7.7lbs (3.5kg)

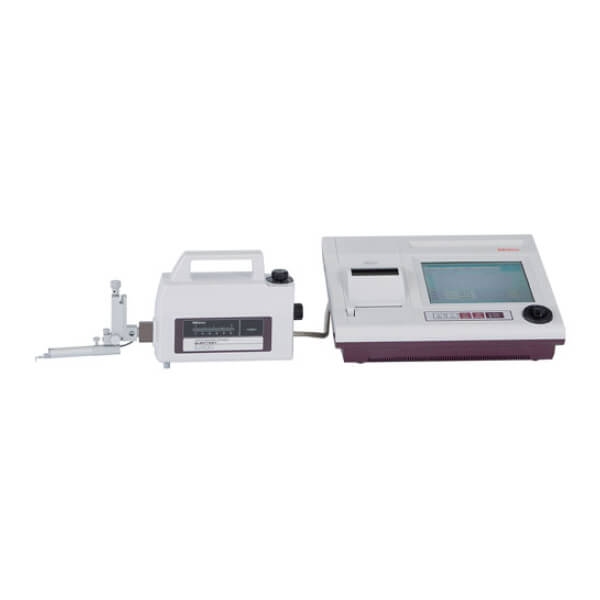

Thông số kỹ thuật: SJ-500

Trục X (bộ điều khiển)

Dải đo

1.97″ (50mm)

Độ phân giải :

1.97µin (0.05µm)

Phương pháp đo lường

Bộ mã hóa tuyến tính

Tốc độ điều khiển:

0 – .78″/s (0 – 20mm/s)

Tốc độ đo:

.00078 – .2″/s (0.02 – 5mm/s)

Hướng chuyển động’:

Về phía sau

Chuyển động tuyến tính:

7.8µin/1.97″ (0.2µm / 50mm)

ĐỊnh vị:

± 1,5 ° (nghiêng, với chức năng DAT)
1.18″ (30mm) (lên/xuống)

Bộ cảm biến

Độ phân giải/Dải đo:

.4µin/32000µin, .04µin/3200µin, .004µin/320µin
0.01µm (800µm), 0.001µm (80µm),0.0001µm (8µm)

Phương pháp cảm biến:

Đo trượt/trượt

Lực đo

4mN (0.75mN) (loại lực thấp)

Đầu dò:

Diamond, 90º / 5µmR
(60º / 2µmR: loại lực thấp)

Bán kính cong trượt:

1.57″ (40mm)

Phương pháp cảm biến:

: Điện cảm vi sai

Bộ điều khiển:

Hiển thị:

TFT màu 7,5 “với đèn nền

Máy in:

Tích hợp máy in nhiệt

Độ phóng đại:

Ngang: X10 to X500,000, Tự động
Dọc: X0.5 to X10,000, Tự động

Cần điều khiển

Thao tác cần điều khiển với núm điều khiển bằng tay

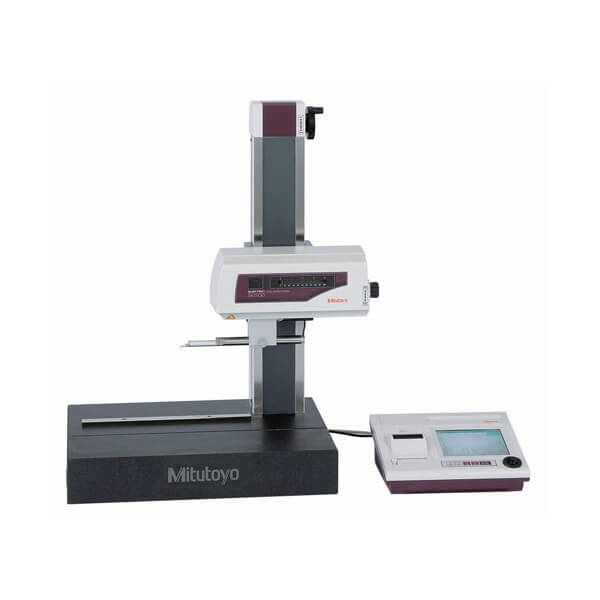

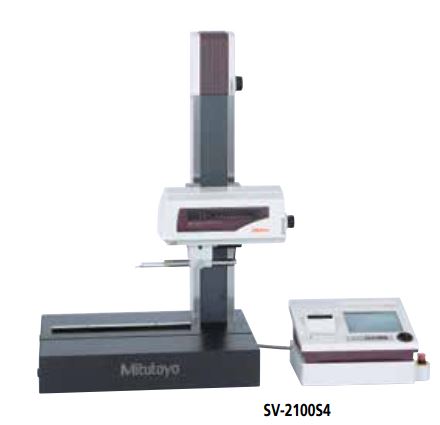

Thông số kỹ thuật: SV-2100

Trục X (bộ điều khiển)

Dải đo

3.94″ (100mm)

Độ phân giải :

1.97µin (0.05µm)

Phương pháp đo lường

Bộ mã hóa tuyến tính

Tốc độ điều khiển:

0 – 1.57″/s (0 – 40mm/s)

Tốc độ đo:

.00078 – .197″/s (0.02 – 5mm/s)

Hướng chuyển động’:

Kéo

Chuyển động tuyến tính:

6µin/4″ (0.15µm / 100mm)

Trục Z2 (trục máy)

Loại:

Vân hành bằng tay hoặc điều khiển bằng máy

Hành trình dọc:

13.8″ hoặc 21.6″ (350mm hoặc 550mm*)

Độ phân giải*:

1µm

Phương pháp đo lường*:

Bộ mã hóa quay

Tốc độ rà*:

0 – .78″/s (0 – 20mm/s)

*Chỉ dành cho loại điêu khiển bằng máy

Bộ cảm biến

Độ phân giải/Dải đo:

.4µin/32000µin, .04µin/3200µin, .004µin/320µin
0.01µm / 800µm , 0.001µm / 80µm, 0.0001µm / 8µm

Phương pháp cảm biến:

Đo trượt/trượt

Lực đo

4mN hoặc 0.75mN (loại lực thấp)

Loại đầu đo:

Diamond, 90º / 5µmR
(60º / 2µmR: loại lực thấp)

Bán kính cong trượt:

1.57″ (40mm)

Phương pháp cảm biến:

Độ cảm vi sai

Bộ điều khiển:

Hiển thị:

TFT màu 7,5 “với đèn nền

Máy in:

Tích hợp máy in nhiệt

Độ phóng đại:

Ngang: X10 to X500,000, Tự động
Dọc: X0.5 to X10,000, Tự động

Cần điều khiển

Thao tác cần điều khiển với núm điều khiển bằng tay

Khả năng đánh giá

Chiều dài điểm ngắt

ls: 0.25µm, 0.8µm, 2.5µm, 8µm, 25µm, 250µm, không có bộ lọc
lc*: 0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm
lf: 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm, không có bộ lọc

Chiều dài mẫu (L)*
0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm, 80mm (chỉ dành cho SV-2100)

Chứng năng bù dữ liệu
Bù parabol, bù hyperbola, bù hình elip, bù mặt phẳng R (mặt cong), bù hình nón, bù nghiêng

* Chiều dài tùy ý có thể được chỉ định trong phạm vi từ 0,02mm đến 50mm.

12AAA876: Giấy máy in có độ bền cao (5 cuộn / bộ)
270732: Giấy máy in loại tiêu chuẩn (5 cuộn)
12AAA841: Thẻ nhớ Flash nhỏ gọn (128 MB)
