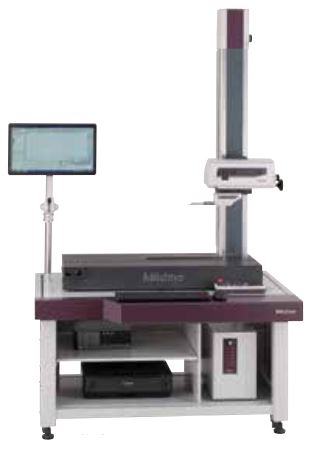

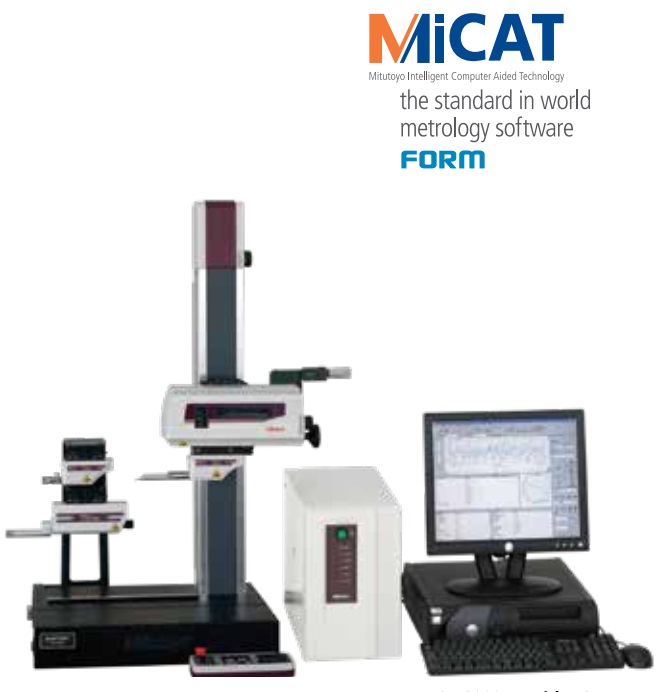

Máy đo độ nhám Mitutoyo Surftest SV-3200 178-428-11A

Thông số kỹ thuật

Trục X

Trục Z2 (trục máy)

Bộ cảm biến

• Kích thước đế (W x H):

  23.6 x 17.7″ (600 x 450mm) hoặc
  39.4 x 17.7″ (1000 x 450mm)

• Chất liệu đế;

  Granite

*L = Chiều dài tính bằng inch (mm)
**Tốc độ khuyến nghị: dưới 5mm/s
Nếu sử dụng tốc độ cao hơn, đầu dò có thể bị mẻ và / hoặc độ chính xác có thể kém hơn, tùy thuộc vào tình trạng bề mặt.

Khả năng đánh giá: FORMTRACEPAK V5

Đánh giá biên dạng
P (biên dạng sơ cấp), R (biên dạng nhám), biên dạng WC, WCA, WE, WEA, DIN4776, biên dạng dư của lớp vỏ, họa tiết nhám, họa tiết dạng sóng

Tham số
Ra, Rq, Rz, Ry, Rz(JIS), Ry(DIN), Rc, Rp, Rpmax, Rpi, Rv, Rvmax, Rvi, Rt, Rti, R3z, R3zi, R3y, S, Pc (Ppi), Sm, HSC, mr, δc, plateau ratio, mrd, Rk, Rpk, Rvk, Mr1, Mr2, Δa, Δq, λa, λq, Sk, Ku, Lo, Lr, A1, A2
Tham số họa tiết nháms: Rx, R, AR, SR, SAR, NR, NCRX, CPM
Tham số họa tiết dạng sóng: Wte, Wx, W, AW SW, SAW, NW

Đồ thị phân tích
ADC, BAC1, BAC2, biểu đồ phổ công suất, biểu đồ tương quan tự động, biểu đồ phổ công suất Walsh, biểu đồ tương quan tự động Walsh, biểu đồ phân bố độ dốc, biểu đồ phân bố đỉnh cục bộ, biểu đồ phân bố tham số

Bộ lọc điện tử 2CR-75%, 2CR-50%, 2CR-75% (giai đoạn sửa chữa), 2CR-50% (giai đoạn sửa chữa), Gaussian-50%

Chiều dài điểm ngắt*
λc: .001, .003, .01, .03, .1, .3, 1″
(0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm)
fl: .001, .003, .01, .03, .1, .3, 1″
(0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm)
fh: .001, .003, .01, .03, .1, .3, 1″
(0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm)

Chiều dài mẫu (L)*.001, .003, .01, .03, .1, .3, 1″
(0.025mm, 0.08mm, 0.25mm, 0.8mm, 2.5mm, 8mm, 25mm)

Chức năng dữ liệu bù
Bù nghiêng, bù mặt phẳng R (mặt cong), bù hình elip, bù parabol, bù hyperbola, bù tự động đường cong tứ giác, bù đa thức, bù tự động đa thức

Độ dài tùy ý có thể được chỉ định trong phạm vi từ.001 “(0,025mm) đến chiều dài ngang tối đa.

Phụ kiện tùy chọn
