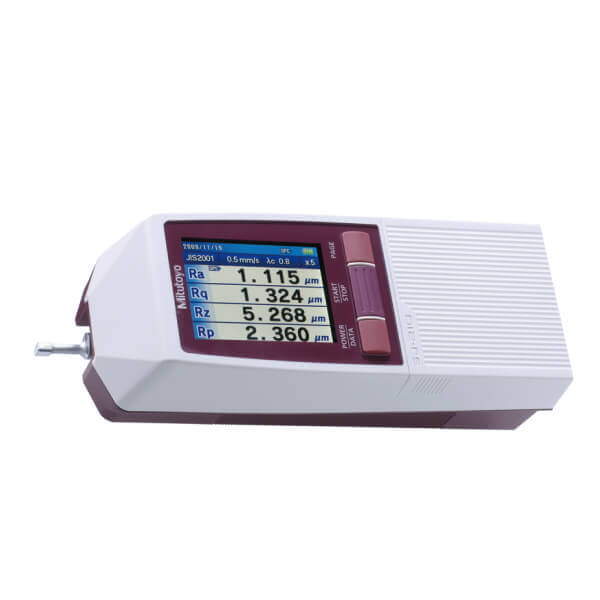

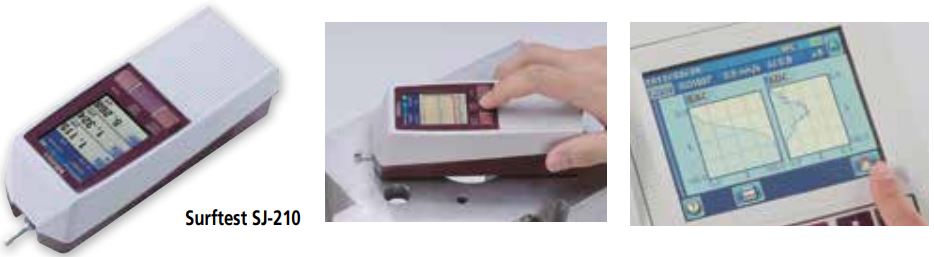

Máy đo độ nhám cầm tay Mitutoyo Surftest SJ-210 Series 178-563-01A

Thông số kỹ thuật

Trục X (thiết bị điều khiển)
• Dải đo

  .70" (17.5mm)
  .22"(5.6mm) loại dò ngang

• Tốc độ đo:

  .01, .02, .03"/s (0.25, 0.5, 0.75mm/s)
  .039"/s (1mm/s) (Returning))

Bộ cảm biến

• Dải đo/Độ phân giải:

  Tự động / phụ thuộc vào
  dải đo
  14400 µin / .8 in (360 µm / 0.02 µm)
  4000 µin / .2 µin (100 µm / 0.006 µm)
  1000 µin / .08 µin (25 µm / 0.002 µm)

• Phương pháp đo:

  trượt

• Lực đo:

  4mN (0.75mN)

• Đầu tiếp xúc

  Diamond, 90º / 5µmR (60º / 2µmR)

• Bán kính cong:

  40mm

• Lực trượt:

  nhỏ hơn 400mN

• Loại:

  Độ cảm vi sai

• Nguồn cung cấp

  Hai cách cấp nguồn: pin
  (pin Ni-MH có thể sạc lại ) và
  bộ chuyển đổi AC

• Thời gian sạc:

  khoảng 4 tiếng (có thể thay đổi
  phụ thuộc vào nhiệt độ xung quanh)

• Sức bền:

  khoảng 1000 lần đo (có thể thay đổi
  phụ thuộc vào điều kiện môi trường
  xung quanh

• Đầu ra:

  USB I/F, Đầu ra dữ liệu điện tử, Máy in
  Output, RS-232C I/F, Foot SW I/F

• Lưu trữ dữ liệu:

  Thẻ Micro SD w/adapter(4GB)
  (mã sản phẩm12AAL069)

Kích thước (WxDxH)

• Thiết bị hiển thị:

  2.05×2.59×6.3"(52.1 x 65.8 x 160mm)

• Thiết bị điều khiển:

  4.5x.9×1"(115 x 23 x 26mm)

• Khối lượng:

  Khoảng 1.1lb (0.5kg) (Thiết bị hiển thị +
  Thiết bị điều khiển + Bộ cảm biến tiêu chuẩn)

Khả năng đánh giá: SJ-210

Tiêu chuẩn:

JIS’82, JIS’94, JIS’01, ISO’97, ANSI, VDA

Dữ liệu đánh giá:

Dữ liệu chính, dữ liệu độ nhám, dữ liệu DF ,
Dữ liệu độ nhám-Motif

Tham số:

Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp, Htp, R, Rx, AR, có thể thay đổi theo yêu cầu

• Đồ thị phân tích:

  Đường cong vùng chịu lực/ đường cong
  phân bố biên độ

• Bộ lọc điện tử:

  Gaussian , 2CR75 , PC75

• Chiều dài khoảng ngắt:

  λc: .003, .01, .03, .1” (0.08, 0.25, 0.8, 2.5mm)
  λs: .1, .3”(2.5, 8µm)

• Chiều dài lấy mẫu:

  003, .01, .03, .1” hoặc tùy ý
  (0.08, 0.25, 0.8, 2.5mm) hoặc tùy ý

Số lượng chiều dài lấy mẫu (x n):

x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 chiều dài tùy ý
(0.3 to16.0mm: khoảng 0.01mm )
x1, x2, x3, x4, x5, x6, x7, x8, x9, x10 chiều dài tùy ý
(0.3 to 5.6mm: khoảng 0.01mm )*
* Chỉ dành thiết bị điều khiển dò ngang

Khả năng đánh giá: SJ-210

• Thiết kế theo yêu cầu của khách hàng:

  Các thông số mong muốn có thể được chọn để tính toán và hiển thị.

• Chiều go/no-go:

  Bằng giá trị tối đa / 16% / Standard dev.
  Lưu trữ điều kiện đo: Lưu các điều kiện khi tắt nguồn

• Lưu trữ:

  Bộ nhớ trong: Điều kiện đo (10 bộ), Hồ sơ đo (1 bộ)
  Thẻ nhớ (Tùy chọn): 500 điều kiện đo, 10.000 hồ sơ đo, 500 hình ảnh hiển thị.
  Tệp văn bản (Điều kiện đo / Hồ sơ đo / Hồ sơ đã đánh giá / Đường cong vùng chịu lực / Đường cong phân bố biên độ)

• Hiệu chuẩn:

  Tự động hiệu chuẩn với giá trị số nhập vào/ hiệu chuẩn trung bình với nhiều phép đo (tối đa 5 lần)
