Mô tả

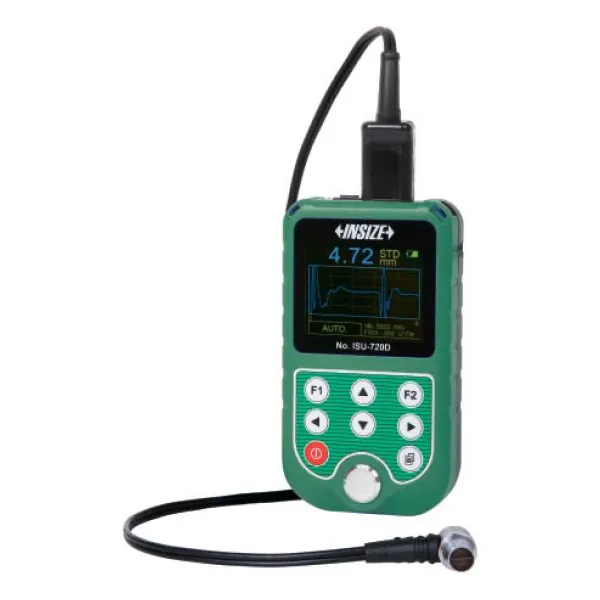

Máy đo độ dày siêu âm Insize ISU-720D
- Có 2 chế độ đo: Chế độ không lớp phủ Transmit-echo (T-E) và Chế độ đo qua lớp phủ Echo- echo (E-E)
_ E-E được sử dụng cho lớp phủ phi kim loại (như sơn, nhựa dẻo) trên nền kim loại, có thể xuyên qua lớp phủ và đo độ dày của lớp nền
T-E được sử dụng để đo độ dày của kim loại không có lớp phủ như kim loại, nhựa, thủy tinh, nylon, nhựa, gốm sứ, nước đá,… - Scan A, thông qua dạng sóng, đánh giá xem có tạp chất, lỗ rỗng, vết nứt, v.v. bên trong hay không, để tránh kết quả đo bị sai
- Scan B, đo liên tục, hiển thị sự thay đổi của độ dày trên màn hình
- Đầu cảm biến có thể tự động nhận biết và thiết lập 0
- Bộ nhớ lưu trữ đến 10000 giá trị đo và truyền dữ liệu qua cáp USB
- Đo thủ công hoặc tự động
- Khi bỏ đầu cảm biến ra xa phôi thì kết quả đo vẫn tiếp túc hiển thị trên màn hình
- Cài đặt giá trị giới hạn trên và dưới để thiết lập cảnh báo khi vượt quá dung sai
- Tự động tắt nguồn
THÔNG SỐ KỸ THUẬT
| Dải đo | Chế độ T-E: độ dày chết nền 1.5-200 mm |
|---|---|
| Chế độ E-E: độ dày chất nền 3-25 mm | |
| Đơn vị đo | mm/inch |
| Độ phân giải | 0.1/0.01mm |
| Độ chính xác | ±0.04mm (H<9.9mm) ±(0.04+0.1%H)mm (H: 10~99.9mm) ±(0.3%H)mm (H>100mm) H là độ dày đo được bằng mm |
| Tần số | 5.0MHZ |
| Màn hình hiển thị | Màn hình màu 320 x 240 |
| Vận tốc sóng siêu âm | 1000~9999m/s |
| Vận tốc sóng siêu âm | 1000~9999m/s |
| Tần số đo | 2 lần/giây và 10 lần/giây |
| Nhiệt độ áp dụng | -20~50°C |
| Cổng dữ liệu | USB |
| Nguồn cấp | 2×1.5V pin AA |
| Kích thước | 133 x 75 x 29 mm |
| Khối lượng | 260 g (có bao gồm pin) |
TRỌN BỘ GIAO HÀNG
| Máy chính | 1 chiếc |
|---|---|
| Đầu cảm biến lưỡng tính ISU-T07 | 1 chiếc |
| Pin (AA) | 2 chiếc |
| Chất tiếp âm | 1 chai |
| Cáp USB | 1 chiếc |
PHỤ KIỆN TÙY CHỌN
| Đầu cảm biến | ISU-T04, ISU-T06, ISU-T08, ISU-T12, ISU-T13, ISU-T25 |
|---|---|
| Chất tiếp âm (cho ISU-T13) | ISU-HT5-COUPLANT |
