- Dây đo và số lượng mạch: 50/60 Hz, một pha 2 dây (1/2/3 mạch), một pha 3 dây (1 mạch), ba pha 3 dây (1 mạch), ba pha 4 dây (1 mạch), chỉ dòng điện: 1 đến 3 kênh
- Thông số đo: RMS điện áp, RMS dòng điện, giá trị sóng cơ bản điện áp, giá trị sóng cơ bản dòng điện, góc pha sóng cơ bản điện áp, góc pha sóng cơ bản dòng điện, tần số (U1), đỉnh dạng sóng điện áp (giá trị tuyệt đối), đỉnh dạng sóng dòng điện (giá trị tuyệt đối), công suất hoạt động, công suất phản kháng, công suất biểu kiến, hệ số công suất (hiển thị lag/lead) hoặc hệ số công suất dịch chuyển (hiển thị lag/lead), năng lượng hoạt động (tiêu thụ, tái tạo), năng lượng phản kháng (hiển thị lag/lead), hiển thị chi phí năng lượng, lượng công suất tác dụng yêu cầu (tiêu thụ, tái tạo), lượng công suất phản kháng yêu cầu (lag/lead), giá trị công suất tác dụng yêu cầu (tiêu thụ, tái tạo), giá trị công suất phản kháng yêu cầu (lag/lead), yêu cầu hệ số công suất
- Dải điện áp: 400 V AC (Dải đo hiệu dụng: 90.0 V đến 520.0 V)
- Sóng hài: Điện áp hài, dòng điện hài, méo hài tổng điện áp (THD-F hoặc THD-R), méo hài tổng dòng điện (THD-F hoặc TDH-R), lên đến bậc 13
- Dải dòng điện:
- 500.00 mA đến 5.0000 kA AC (phụ thuộc vào cảm biến dòng điện đang được sử dụng),
- 50.000 mA đến 5.0000 A AC (chỉ kẹp rò rỉ trên cảm biến)
- Dải công suất: 200.00 W đến 6.0000 MW (phụ thuộc vào sự kết hợp điện áp/dòng điện và loại đường dây đo được)
- Độ chính xác cơ bản:
- Điện áp: ± 1.5% rdg. ± 0.2% fs (độ chính xác kết hợp với PW3365-20 + PW9020)
- Dòng điện: ± 0.3% rdg. ± 0.1% fs + độ chính xác của cảm biến kẹp
- Công suất hoạt động: ± 2.0% rdg. ± 0.3% fs + độ chính xác của cảm biến kẹp (ở hệ số công suất = 1)
- Tốc độ hiển thị cập nhật: 0.5 giây (ngoại trừ khi truy cập thẻ SD hoặc bộ nhớ trong, hoặc trong khi kết nối mạng LAN/USB)
- Lưu điểm đến: Thẻ nhớ SD/SDHC hoặc bộ nhớ trong tại thời gian thực
- Khoảng thời gian lưu dữ liệu: 1 giây đến 30 giây, 1 phút đến 60 phút, 14 lựa chọn
- Lưu các mục:
- Lưu giá trị đo: Chỉ giá trị trung bình/giá trị trung bình, tối đa, nhỏ nhất
- Bản sao màn hình: Biểu mẫu BMP (được lưu sau mỗi 5 phút ở khoảng thời gian tối thiểu)
- Lưu dạng sóng: Dữ liệu dạng sóng nhị phân
- Kết nối: Thẻ nhớ SD/SDHC, LAN 100BASE-TX: Chức năng máy chủ HTTP, cài đặt từ xa qua chương trình kết nối, tải xuống dữ liệu, USB 2.0: Khi kết nối với PC, thẻ SD và bộ nhớ trong được nhận dạng là thiết bị lưu trữ di động, cài đặt từ xa qua kết nối chương trình, dữ liệu tải xuống
- Chức năng: Kiểm tra kết nối, hướng dẫn điều hướng cài đặt nhanh, đồng hồ
- Nguồn cấp:
- Bộ đổi nguồn AC Z1008: (100 đến 240 V AC, 50/60 Hz), 45 VA (bao gồm bộ đổi nguồn AC)
- Bộ pin 9459: (DC 7.2 V, 3 VA, thời gian sạc 6 giờ 10 m), 5 giờ sử dụng liên tục (với đèn nền tắt)
- Kích thước và khối lượng:
- 180 mm (7.09 in) R × 100 mm (3.94 in) C × 48 mm (1.89 in) S, 540 g (19 oz) không có PW9002
- 180 mm (7.09 in) R × 100 mm (3.94 in) C × 68 mm (2.68 in) S, 820 g (28.9 oz) với PW9002

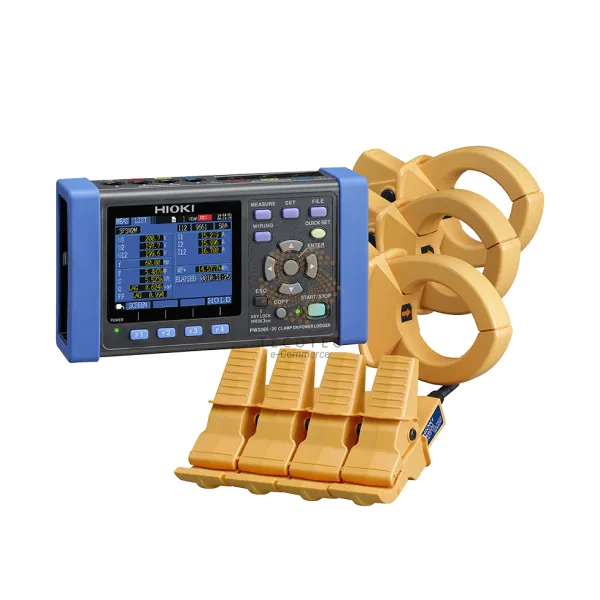

- Phụ kiện: Bộ cảm biến điện áp an toàn PW9020 × 1, bộ đổi nguồn AC Z1008 × 1, cáp USB × 1, hướng dẫn sử dụng × 1, hướng dẫn đo × 1, kẹp màu (với 4 màu đỏ, vàng, xanh lam và trắng), ống xoắn màu đen (bó dây cho cảm biến dòng điện và cảm biến điện áp) × 10
