- Dây đo và số lượng mạch: 50/60 Hz, một pha 2 dây (1/2/3 mạch), một pha 3 dây (1 mạch), ba pha 3 dây (1 mạch), ba pha 4 dây (1 mạch), chỉ dòng điện: 1 đến 3 kênh
- Thông số đo: RMS điện áp, RMS dòng điện, giá trị sóng cơ bản điện áp, giá trị sóng cơ bản dòng điện, góc pha sóng cơ bản điện áp, góc pha sóng cơ bản dòng điện, tần số (U1), đỉnh dạng sóng điện áp (giá trị tuyệt đối), đỉnh dạng sóng dòng điện (giá trị tuyệt đối), công suất hoạt động, công suất phản kháng (hiển thị lag/lead), công suất biểu kiến, hệ số công suất (hiển thị lag/lead) hoặc hệ số công suất dịch chuyển (hiển thị lag/lead), năng lượng hoạt động (tiêu thụ, tái tạo), giá trị yêu cầu công suất phản kháng (lag/lead), yêu cầu hệ số công suất, đầu vào xung
- Dải điện áp: 600 V AC (Dải đo hiệu quả: 90.00 V đến 780.00 V)
- Dải đo:
- 500.00 mA đến 5.0000 kA AC (phụ thuộc vào cảm biến dòng điện đang được sử dụng),
- 50.000 mA đến 5.0000 A AC (Chỉ kẹp rò rỉ trên cảm biến)
- Dải công suất: 300.00 W đến 9.0000 MW (phụ thuộc vào sự kết hợp điện áp/dòng điện và loại đường dây đo được)
- Độ chính xác cơ bản:
- Điện áp: ± 0.3% rdg. ± 0.1% fs
- Dòng điện: ± 0.3% rdg. ± 0.1% fs + độ chính xác của cảm biến kẹp
- Công suất hoạt động: ± 0.3% rdg. ± 0.1% fs + độ chính xác của cảm biến kẹp (ở hệ số công suất = 1)
- Tốc độ hiển thị cập nhập: 0.5 giây (ngoại trừ khi truy cập thẻ SD hoặc bộ nhớ trong, hoặc trong khi kết nối mạng LAN/USB)
- Lưu điểm đến: Thẻ nhớ SD hoặc bộ nhớ trong tại thời gian thực
- Khoảng thời gian lưu dữ liệu: 1 giây đến 30 giây, 1 phút đến 60 phút, 14 lựa chọn
- Lưu các mục: Lưu giá trị đo: Chỉ trung bình/trung bình, giá trị tối đa/tối thiểu, dữ liệu sóng hài: Chỉ trung bình/giá trị trung bình, giá trị tối đa/tối thiểu ở định dạng nhị phân, bản sao màn hình: dạng BMP (được lưu sau mỗi 5 phút ở khoảng thời gian tối thiểu), lưu dạng sóng: dữ liệu dạng sóng nhị phân
- Kết nối:
- Thẻ nhớ SD/SDHC
- LAN 100BASE-TX: Chức năng máy chủ HTTP
- USB 2.0: Khi kết nối với PC, thẻ SD và bộ nhớ trong được nhận dạng là thiết bị lưu trữ di động, cài đặt từ xa thông qua chương trình kết nối, tải dữ liệu
- Đầu ra xung: tỷ lệ với công suất hoạt động tiêu thụ khi đo công suất tiêu thụ tích hợp, tín hiệu bộ thu mở cách ly
- Chức năng: Kiểm tra kết nối, hướng dẫn điều hướng cài đặt nhanh, đồng hồ, đầu vào xung
- Nguồn cấp:
- Bộ đổi nguồn AC Z1006: (100 đến 240 V AC, 50/60 Hz), 40 VA (bao gồm bộ đổi nguồn AC)
- Bộ pin 9459: (DC 7.2 V, 3 VA, thời gian sạc 6 giờ 10 m), 8 giờ sử dụng liên tục (với đèn nền tắt)

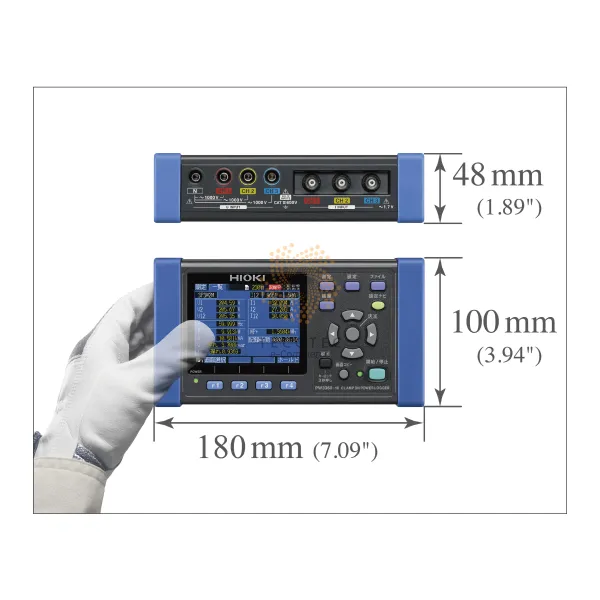

- Kích thước:
- 180 mm (7.09 in) R × 100 mm (3.94 in) C × 48 mm (1.89 in) S, 550 g (19.4 oz) không có PW9002
- 180 mm (7.09 in) R × 100 mm (3.94 in) C × 67,2 mm (2.65 in) S, 830 g (29.3 oz) với PW9002

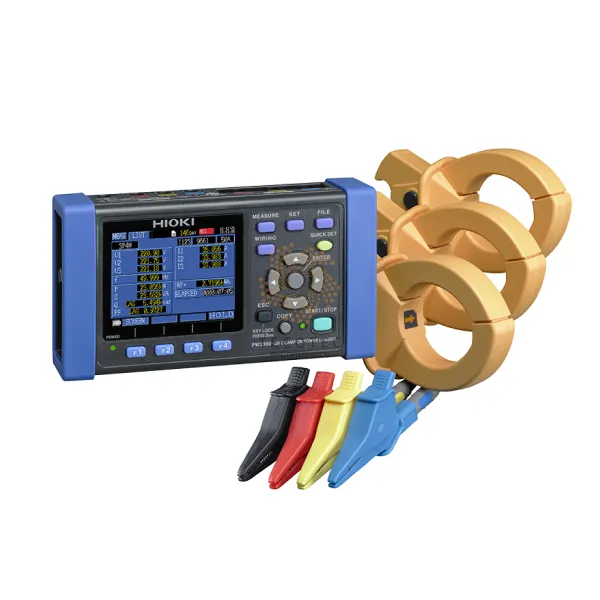

- Phụ kiện: Dây điện áp L9438-53 × 1 bộ, bộ đổi nguồn AC Z1006 × 1, cáp USB × 1, hướng dẫn sử dụng × 1, hướng dẫn đo × 1, kẹp màu × 1 bộ: đỏ, vàng, xanh lam, trắng/hai bộ, cho mã hóa màu cảm biến kẹp, ống xoắn ốc để nhóm dây cảm biến kẹp × 5
