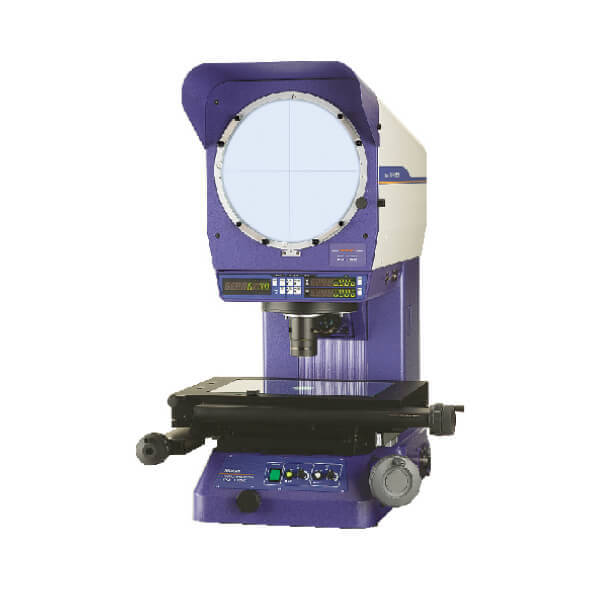

Máy chiếu biên dạng Mitutoyo PJ-H30
SERIES 303 — Máy chiếu biên dạng có độ chính xác cao
Bằng cách tách chuyển động dọc trục và ổn định bàn đo XY theo hướng thẳng đứng, độ chính xác đo cao (3 + 0,02L) µm đã đạt được trên các dòng máy chiếu PJH30 .. Lấy nét được thực hiện bằng cách tự di chuyển đầu màn hình lên và xuống bằng máy hoặc bộ phận cơ giới. Lấy nét nguồn (loại PJH30D) cung cấp hiệu suất cao hơn.
TÍNH NĂNG
- Hệ thống quang học được thiết kế mới với thấu kính NA cao cung cấp hình ảnh màn hình sáng hơn và rõ ràng hơn trong quá trình chiếu sáng bề mặt..
- Đầu rêvonve gắn ba ống kính bao gồm một ống kính 10X theo tiêu chuẩn. Có bốn loại ống kính chiếu (5X, 20X, 50X, 100X) có sẵn
Bề mặt chiếu sáng có thể bị thay đổi:
thẳng đứng hoặc xiên
Chiếu sáng dọc
Chiếu sáng xiên
PJ-H30A3017B
XY phạm vi chuyển động: 12×7″ / 300x170mm
Công suất chiếu
Đơn vị: mm
| Độ phóng đại | |||||
|---|---|---|---|---|---|
| 5X | 10X | 20X | 50X | 100X | |
| Phạm vi quan sát | ø61.2 | ø30.6 | ø15.3 | ø6.12 | ø3.06 |
| H | 105 | 105 | 105 | 105 | 105 |
| W | 66 | 70.5 | 56.5 | 50 | 50 |
| D | 148 | 197 | 137 | 114 | 114 |
THÔNG SỐ KỸ THUẬT
 |  |  |  | ||
|---|---|---|---|---|---|
| Lấy nét thủ công | Mã sản phẩm | PJ-H30A1010B | PJ-H30A2010B | PJ-H30A2017B | PJ-H30A3017B |
| Mã đặt hàng | 303-712-1A | 303-713-1A | 303-714-1A | 303-713-1A | |
| Khả năng lấy nét được tích hợp OPTOEYE | Mã sản phẩm | PJ-H30D1010B | PJ-H30D2010B | PJ-H30D2017B | PJ-H30D3017B |
| Mã đặt hàng | 303-732-1A | 303-733-1A | 303-734-1A | 303-735-1A | |
| Hình ảnh chiếu | Hình ảnh thẳng đứng | ||||
| Màn hình đo góc | Đường kính làm việc | 12″ / 306mm | |||
| Chất liệu màn hình | Kính mài mịn | ||||
| Đường tham khảo | Đường chữ thập | ||||
| Màn hình xoay | ±360°, nguồn cấp dữ liệu tốt và kẹp | ||||
| Hiển thị góc (LED) | Độ phân giải: 1 ° hoặc 0,01 ° (có thể chuyển đổi), Phạm vi: ±370°, Chức năng: Chuyển đổi hoàn toàn/tăng dần, Cài đặt về 0 | ||||
| Ống kính chiếu | Phụ kiện tiêu chuẩn: 10x (172 – 472), Phụ kiện tùy chọn: 2x, 5x, 20x, 50x, 100x | ||||
| Gá lắp ống kính | Giá lắp được 3 ống kính | ||||
| Độ phóng đại chính xác | Chiếu sáng đường viền | ± 0,1% hoặc nhỏ hơn | |||
| Chiếu sáng bề mặt | ±0.15% hoặc nhỏ hơn | ||||
| Chiếu sáng đường viền | Nguồn sáng | Bóng đèn halogen (24V, 150W) | |||
| Hệ quang học | Hệ thống chiếu từ xa | ||||
| Chức năng | Điều chỉnh độ sáng, bộ lọc hấp thụ nhiệt, | ||||
| Chiếu sáng bề mặt | Nguồn sáng | Bóng đèn halogen (24V, 150W) | |||
| Hệ quang học | Chiếu sáng dọc/xiên với thấu kính có thể điều chỉnh | ||||
| Chức năng | Điều chỉnh độ sáng không bậc, Bộ lọc hấp thụ nhiệt, Quạt làm mát | ||||
| Dải đo XY | 4″x 4″ 100x100mm | 8″ x 4″ 200 x 100mm | 8 x 6.7″ 200 x 170mm | 12 x 6.7″ 300 x 170mm | |
| Độ phân giải | .0001″ / 0.001mm | ||||
| Đơn vị đo lường | Thang đo tuyến tính tích hợp | ||||
| Kích thước bàn đế | 11.8 x 9.4″ 300 x 240mm | 13.8 x 11″ 350 x 280mm | 16.1 x 13.5” 410 x 342mm | 20 x 13.5″ 510 x 342mm | |
| Diện tích bàn đế làm việc | 7.1 x 5.9″ 180 x 150mm | 9.8 x 5.9″ 250 x 150mm | 10.6 x 9.4″ 270 x 240mm | 14.6 x 9.4″ 370 x 240mm | |
| Chiều cao phôi tối đa | 4.1″ / 105mm | ||||
| Khối lượng tối đa tải được phôi | 22lbs / 10kg | 22lbs / 10kg | 44 lbs / 20kg | 44 lbs / 20kg | |
| Nguồn cung cấp | 120V AC, 50/60Hz | ||||
| Khối lượng | 391lbs / 176kg | 396lbs / 178kg | 556lbs / 205kg | 471lbs / 212k | |
| Phụ kiện tiêu chuẩn | Bộ ống kính chiếu 10X , tấm chắn, dây nguồn,, bóng đèn halogen, cầu chì, dây tiếp đất, cờ lê allen, vỏ vinyl | ||||

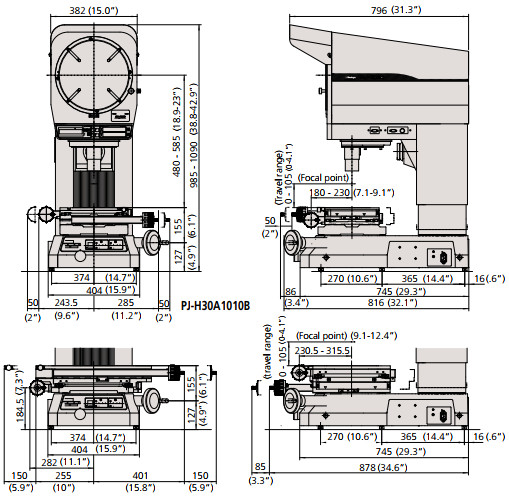

KÍCH THƯỚC
Đơn vị: mm
PJ-H30A3017B
Phụ kiện tùy chọn
- 172-271:Bộ ống kính chiếu 5X
- 172-472:Bộ ống kính chiếu 10X (Phụ kiện tiêu chuẩn)
- 172-473:Bộ ống kính chiếu 20X
- 172-474:Bộ ống kính chiếu 100X
- 172-116:Thang đo tiêu chuẩn(50mm)
- 172-117:Thang đo tiêu chuẩn (2″)
- 172-118:Thang chia vạch (200mm)
- 172-161:Thang chia vạch (300mm)
- 172-119:Thang chia vạch (8″)
- 172-162:Thang chia vạch (12 ” )
- 12AAG981Bộ lọc màu xanh lá
- 172-269Đế gá máy
- 512305Bóng đèn halogen (24V, 150W) (Phụ kiện tiêu chuẩn)
- 383876Vỏ Vinyl (Phụ kiện tiêu chuẩn)
Phụ kiện cố định
- 172-198:Bàn quay (Đường kính làm việc : 4″ / 100mm)
- 172-305:Bàn quay (Đường kính làm việc: 7.2″ / 183mm)
- 172-306:Bàn quay (Đường kính làm việc: 9.4″ / 240mm)
- 172-105:Điểm trọng tâm hỗ trợ xoay
(Đường kính phôi tối đa.: 2.8”/70mm) - 172-197:Điểm trọng tâm hỗ trợ xoay
(Đường kính phôi tối đa: 3.1″/80mm) - 172-107:Giá đỡ có kẹp
- 172-378:Khối V có kẹp
(Đường kính phôi tối đa: 1”/25mm) - 172-317:Bộ chuyển đổi C
- 172-304:Bộ chuyển đổi A
| Khả dụng | Dòng sản phẩm | |
|---|---|---|
| PJ-H30A1010B | PJ-H30A2017B | |
| PJ-H30D1010B | PJ-H30D2017B | |
| PJ-H30A2010B | PJ-H30A3017B | |
| PJ-H30D2010B | PJ-H30D3017B | |
| 176-198 | ✓** | ✓**** |
| 176-305 | ✓** | |
| 176-306 | ✓**** | |
| 176-107* | ✓** | ✓**** |
| 176-378 | ✓** | ✓**** |
| 176-197* | ✓** | ✓**** |
| 176-105 | ✓*** | ✓*** |
- *:Có thể gắn vào bàn quay 172-198 hoặc 176-305
(172-197 chỉ có thể gắn vào 176-305). - **:Bộ chuyển đổi C (176-317) là bắt buộc
- ***:Bàn quay (172-198) là bắt buộc
- ****:Bộ chuyển đổi A (176-317) là bắt buộc
QM-Data200
- 264-155A:Kiểu đế gá
- 264-156A:Kiểu giá đỡ cánh tay
- * Cần có giá đỡ kèm theo (12AAG982). 2-D Đơn vị xử lý dữ liệu..
((Tham khảo trang 1-25 để biết thêm chi tiết.)
- 332-151:Optoeye
Hệ thống phát hiện cạnh cho QM-Data200 - 12AAE671Phụ kiện của máy dò
