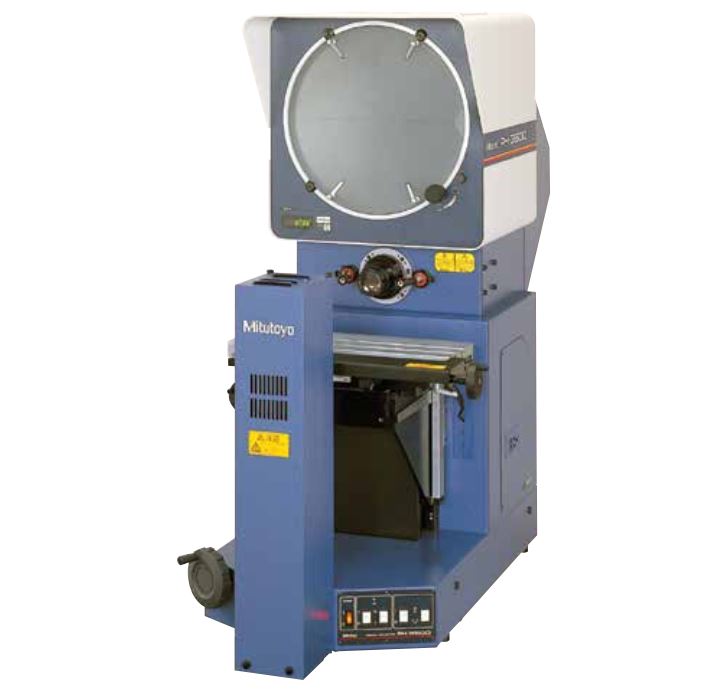

Máy chiếu biên dạng Mitutoyo PH-3515F

Name: Máy chiếu biên dạng Mitutoyo PH-3515F | TECOSTORE.VN
Brand: Mitutoyo
SKU: 172-868A
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: 172-868A Danh mục: Máy đo độ nhám - biên dạng, Thiết bị đo cơ khí chính xác Thẻ: 172-868A Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

Máy chiếu biên dạng Mitutoyo PH-3515F

SERIES 172

TÍNH NĂNG

Sử dụng hệ thống quang học nằm ngang. .
Thích hợp cho các phép đo bước ren hình ảnh bị mờ hoặc méo sẽ không được tạo ra khi phôi được đặt nghiêng.
Hình ảnh đảo ngược trên màn hình ánh sáng ban ngày
Tiêu chuẩn chiếu sáng vòng sợi quang

Màn hình đo góc đường kính 14 “(353mm) với các sợi chéo và các đường so le để dễ dàng căn chỉnh.
Đo góc kỹ thuật số 1′ hoặc 0.01º.
Bàn máy có công suất lớn kết hợp thang đo tuyến tính để đo nhanh, chính xác.

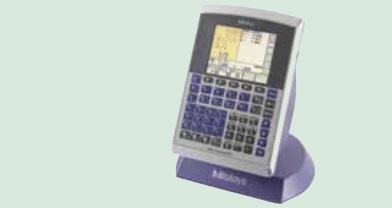

Thang đo tuyến tính tích hợp để sử dụng với các bộ đếm hiển thị tùy chọn.

THÔNG SỐ KỸ THUẬT

Mã sản phẩm số		PH-3515F
Mã đặt hàng		172-868A*
Hình ảnh chiếu		Hình ảnh thẳng đứng
Màn hình đo góc	Đường kính làm việc	14″/353mm
	Chất liệu màn hình	Kính mài mịn
	Đường tham khảo	Đường chữ thập
	Màn hình xoay	±360°, nguồn cấp dữ liệu tốt và kẹp
	Góc hiện thị (LED)	Độ phân dải: 1’ hoặc 0.01° (có thể chuyển đổi), Phạm vi : ±370°, Các chức năng : Chuyển đổi hoàn toàn/tăng dần, Cài đặt về 0
Ống kính chiếu		Phụ kiện tiêu chuẩn: 10X (172-184), Phụ kiện tùy chọn: 5X, 20X, 50X, 100X
Độ phóng đại chính xác	Chiếu sáng đường viền	±0.1% hoặc nhỏ hơn
Độ phóng đại chính xác	Chiếu sáng bề mặt	±0.15% hoặc nhỏ hơn
Chiếu sáng đường viền	Nguồn sáng	Bóng đèn halogen (24V, 150W)
	Hệ quang học	Hệ quang học viễn tâm
	Chức năng	Công tắc độ sáng 2 bước, Bộ lọc hấp thụ nhiệt, Quạt làm mát
Chiếu sáng bề mặt (Phụ kiện tùy chọn)	Nguồn sáng	Bóng đèn halogen (24V, 150W)
Chiếu sáng bề mặt (Phụ kiện tùy chọn)	Chức năng	Thấu kính có thể điều chỉnh được, bộ lọc hấp thụ nhiệt, quạt làm mát
Trục XY	Hành trình bàn đế (trục X)	10″ / 254mm
	Kích thước bàn đế (X, Z)	17.7″x5.7″/450x146mm
	Hành trình dọc (trục Y)	6″/152mm
	Độ phân giải	0.001mm/.00005″*
	Đơn vị đo lường	Thang đo tuyến tính tích hợp
	Chiều dài tối đa của phôi	Xem (L) ở bảng trên
	Khối lượng tối đa tải được phôi	100lbs/45kg
Nguồn cấp		120V AC, 50/60Hz
Khối lượng		333lbs/150kg
Phụ kiện tiêu chuẩn		Bộ ống kính 10x, bàn làm việc, dây nguồn, bóng đèn halogen, cầu chì, dây nối đất, cờ lê allen , vỏ vinyl

* Bộ đếm không bao gồm

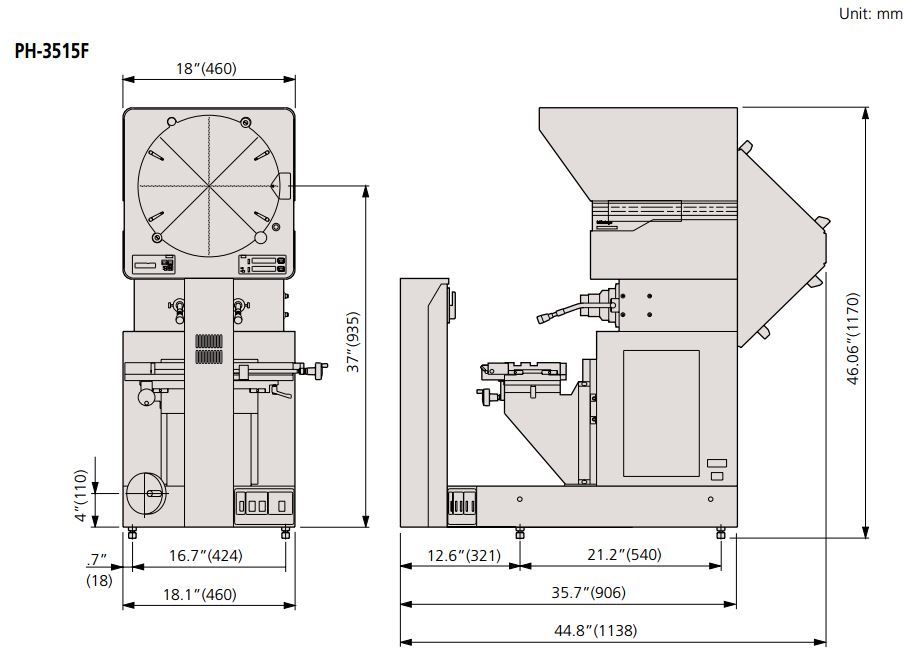

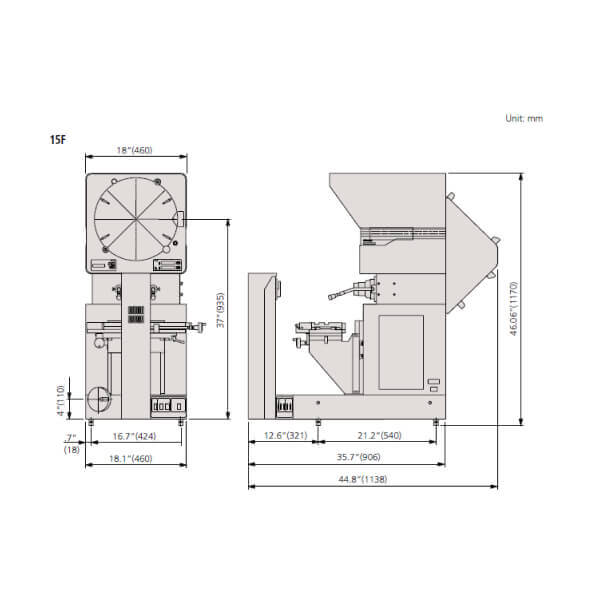

KÍCH THƯỚC

Công suất chiếu

PH-3515F

Đơn vị: mm

	Độ phóng Đại
	5X	10X	20X	50X	100X
Phạm vi quan sát	70.6	35.3	17.65	7.06	3.5
L	175	235	235	80	109
W	160 (64)	93 (41)	40	14.6	9.5
D	152.4	152.4	116	30.4	19

( ): Sử dụng khi chiếu sáng vào bề mặt

Phụ kiện tùy chọn

172-145:	Bộ ống kính chiếu 5X
172-175:	Ống kính 5X
172-184:	Bộ ống kính chiếu 10X (Phụ kiện tiêu chuẩn)
172-011:	Ống kính chiếu 10X
172-173:	Bộ ống kính chiếu 20X
172-165:	Bộ ống kính 50X
172-174:	Bộ ống kính 50X
172-166:	Bộ ống kính chiếu 100X
172-116:	Thang đo tiêu chuẩn(50mm)
172-117:	Thang đo tiêu chuẩn (2″)
172-118:	Thước chia vạch (200mm)
172-161:	Thước chia vạch (300mm)
172-119:	Thước chia vạch (8”)
172-162:	Thước chia vạch (12” )
172-286:	Bộ lọc màu xanh lá
515530:	Bóng đèn halogen (24V, 150W) (Phụ kiện tiêu chuẩn)
172-423	Chiếu sáng hai bề mặt
12BAA637	Bóng đèn halogen (24V, 150W) (Phụ kiện tiêu chuẩn)
64AAB176	Giá đỡ máy
383228:	Vỏ Vinyl (Phụ kiện tiêu chuẩn)

Phụ kiện cố định

172-142:	Hỗ trợ định tâm
172-143:	Bộ hỗ trợ ống đứng
172-144:	Trục quay (Đường kính phôi tối đa: 2.3″/60mm)
172-234:	Khối V có kẹp (Đường kính phôi tối đa: 2″/50mm)
172-132:	Giá đỡ dọc
172-001:	Giá đỡ cưa nghiêng
172-002:	Giá đỡ máy cắt
