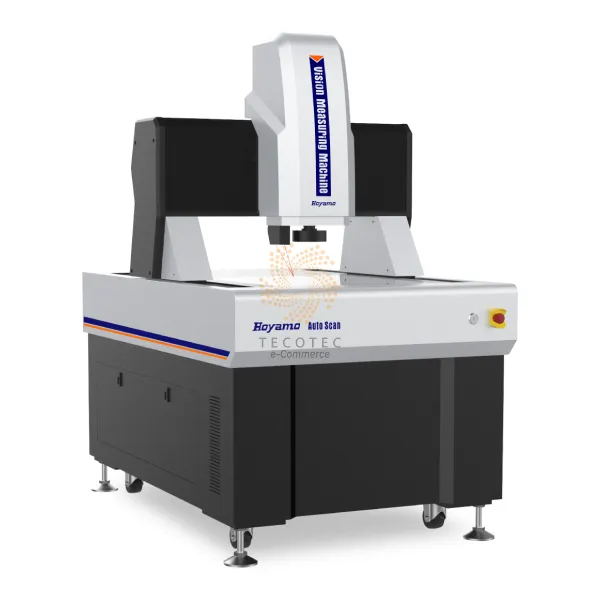

Kính hiển vi laser đo lường tự động Hoyamo AutoScan652

Kính hiển vi laser đo lường tự động Hoyamo AutoScan652 - Ảnh 2

Kính hiển vi laser đo lường tự động Hoyamo AutoScan652

Name: Kính hiển vi laser đo lường tự động Hoyamo AutoScan652 | TECOSTORE.VN
Brand: Hoyamo
SKU: AutoScan652
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: AutoScan652 Danh mục: Kính hiển vi - Microscope, Thiết bị kiểm tra không phá hủy - NDT Thẻ: AutoScan652 Hoyamo, Hoyamo Thương hiệu: Hoyamo

Mô tả
Thông số kỹ thuật

Cấu trúc kiểu cầu chuyển động, phôi đo được cố định;
Bốn trục CNC được điều khiển vòng đóng hoàn toàn tự động, tự động đo lường;
Chân đế và trục bằng đá hoa cương, độ ổn định tốt;
Thang đo tuyến tính nhập khẩu, độ phân giải là 0.1 µm, vít bi mài và động cơ servo AC, v.v. để đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
Camera màu HD nhập khẩu đáp ứng nhu cầu quan sát rõ nét, đo đạc chính xác;
Ống kính zoom cơ giới có độ phân giải cao 6.5x, nhân đôi chính xác và chỉ cần chỉnh sửa pixel một lần;
Đèn LED chiếu sáng bề mặt ánh sáng lạnh 5 vòng 8 đoạn và đèn LED chiếu sáng đường viền song song có thể lập trình, điều chỉnh độ sáng tự động.
Được trang bị hệ thống cảm biến laser không tiếp xúc để thực hiện đo độ dày và độ phẳng;
Phần mềm đo iMeasuring 5.0 với chức năng mạnh mẽ và hoạt động dễ dàng để tăng cường kiểm soát chất lượng;
Đầu dò MCP tùy chọn và ống kính zoom đồng trục. Máy có thể được tùy chỉnh theo yêu cầu của khách hàng.

Hành trình trục X/Y: 600 x 500 mm
Hành trình trục Z: 200 mm
Thang đo tuyến tính trục X/Y/Z-3: Độ phân giải thang đo tuyến tính 0.1 µm
Chế độ dẫn hướng: Dẫn hướng tuyến tính chính xác, dẫn hướng thanh trượt kép hai rãnh.
Chế độ hoạt động: Cần điều khiển, chuột, chương trình phát hiện tự động.
Độ chính xác:

Trục XY: ≤1.5 + L/200 µm
Trục ≤4 + L/200 µm

Độ lặp lại: ±2 µm
Hệ thống video:

Camera CCD màu độ nét cao 1/1.8", hệ thống định vị hình ảnh
Ống kính thu phóng có động cơ 6.5X
Độ phóng đại quang học: 0.7X-4.5X
Độ phóng đại video: 20X~129X (màn hình 21.5”)

Trường nhìn: Độ phóng đại - Màn hình CCD 1/1.8"

0.7x: 12.86 x 10.29 x 7.71 mm
1x: 9.00 x 7.20 x 5.40 mm
2.0x: 4.50 x 3.60 x 2.70 mm
3.0x: 3.00 x 2.40 x 1.80 mm
4x: 2.25 x 1.80 x 1.35 mm
4.5x: 2.00 x 1.60 x 1.20 mm

Hệ thống chiếu sáng

Đường viền: Đèn LED chiếu sáng đường viền song song
Bề mặt: Đèn LED chiếu sáng bề mặt 5 vòng 8 đoạn có thể điều chỉnh vô cấp 0 ~ 255

Phần mềm đo lường: Tiêu chuẩn: Phần mềm đo hoàn toàn tự động iMeasuring 5.0
Tải trọng: 30 kg
Môi trường làm việc: Nhiệt độ 20℃ ± 1℃, phạm vi độ ẩm <1℃/giờ, độ ẩm 30 ~ 80%, rung <0.002 g, <15 Hz
Nguồn cấp: 220 V/50 Hz/10 A
Kích thước (R x S x C): 1600 x 1050 x 1650 mm
Kích thước đóng gói: 1800 x 1400 x 2000 mm
Trọng lượng: 1380 Kg
Phụ kiện tiêu chuẩn:
